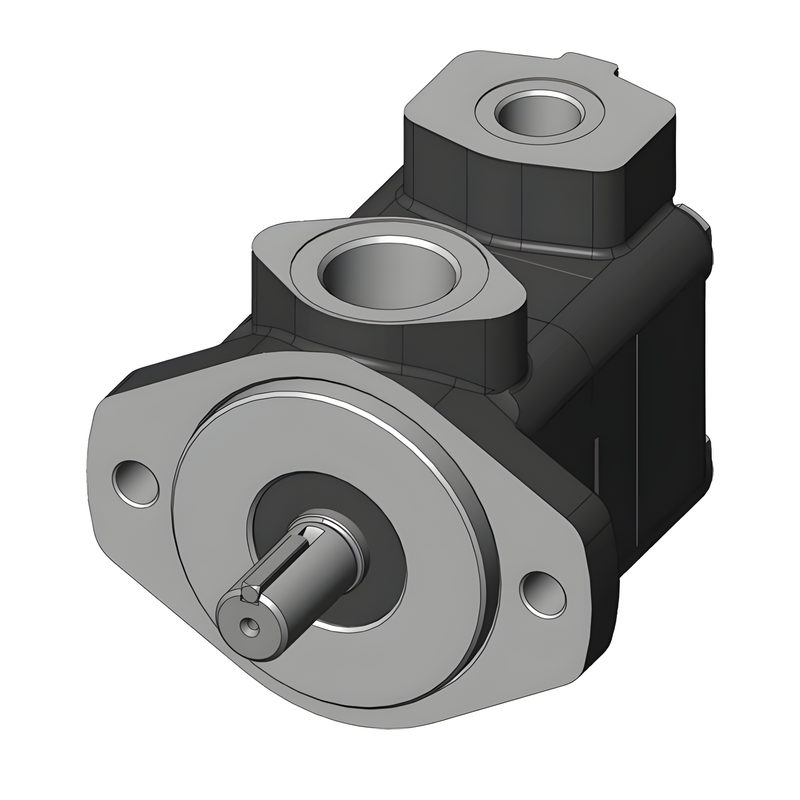

Bomba de paletas Vickers V10 / V20

Las V10 y V20 son bombas de paletas compactas de cilindrada fija, muy usadas en direcciones asistidas, máquinas agrícolas y de obra pública y centrales pequeñas. La V10 es la más pequeña; la V20 da más caudal con el mismo tipo de construcción.

• V10 disponibles: 3, 4, 5 y 7 US gpm (V10-1B-3B… a V10-1B-7B…)
• V20 disponibles: 8, 9, 11, 12 y 13 US gpm (V20-1B-8B… a V20-1B-13B…)
• También hay una V10/03D1A02 con bocas de 1" y 1/2" BSP

En el código Vickers, el tercer grupo (el 3 de V10-1B-3B-1C-20) es el caudal nominal del anillo en US gpm a 1200 rpm; el 1 del segundo grupo es la brida SAE A de 2 agujeros y el 1 del cuarto grupo es el eje cilíndrico con chaveta. Lea el código completo en la placa de la bomba antigua: las roscas, el eje y la posición de las bocas cambian de una versión a otra.

Fuente: manual de servicio Vickers V10 Series, M-2005-S, revisión del 05-01-87.
