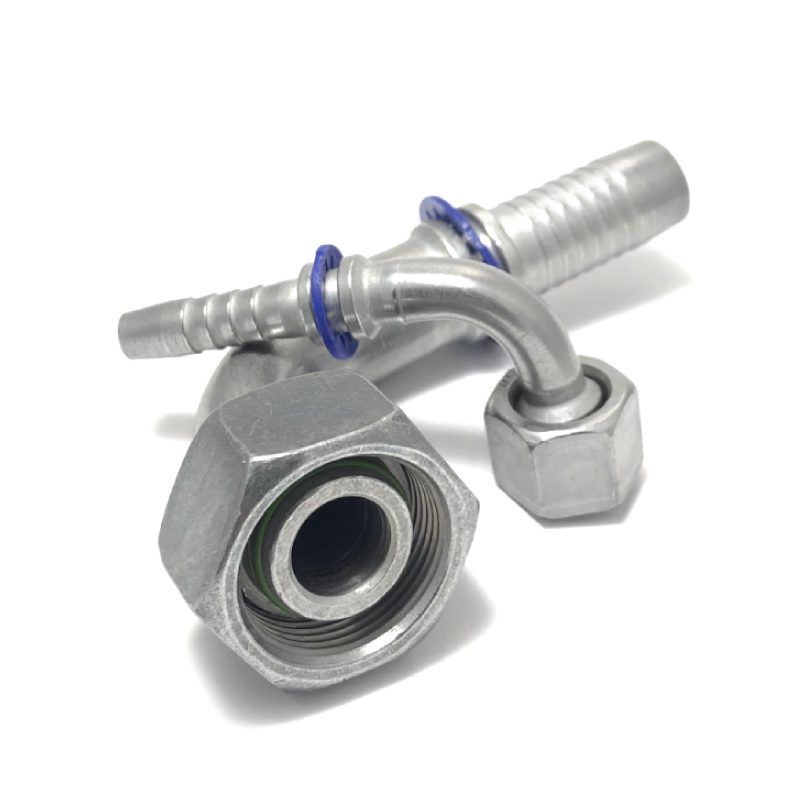

Hembra métrica 90°

Terminal hembra métrico con curva a 90°, tuerca giratoria y asiento de 24° con junta tórica, para unir a adaptadores DIN de cono 24°. Se usa cuando la manguera tiene que salir de la conexión en ángulo recto.

Cada opción indica la rosca, el diámetro interior de la manguera y el tubo equivalente: M18x1.5 - 3/8" (12L) es rosca M18x1,5, para manguera de 3/8", que se une a un adaptador de tubo de 12 mm de la serie L. Hay series L (ligera) y S (pesada), con roscas de M12x1,5 a M52x2 y mangueras de 3/16" a 1.1/2".

Compruebe la rosca y la serie del adaptador antes de hacer el pedido. En una manguera con dos curvas, ajuste la posición de una respecto a la otra antes de prensar. El catálogo F-MET está en los adjuntos.

Marca de referencia: Danfoss. Equivalente VOSS o Vitillo, según stock.

Fuente: catálogo técnico VOSS Fluid Larga Hydraulic steel tube fittings and hose couplings, 18.ª edición (Ed. 18 10/16); catálogo Danfoss Tieffe (Hydro Holding), serie CX.
