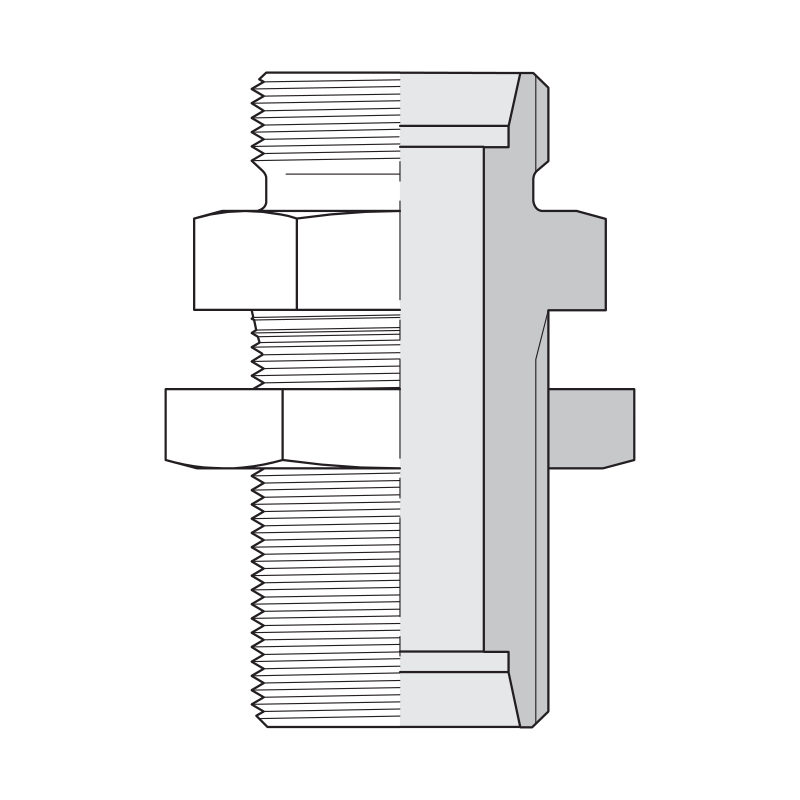

Unión pasamuros SV

La SV es una unión recta con el cuerpo largo y roscado: atraviesa la chapa, el panel o la pared de un depósito y se fija con una contratuerca. Los dos lados se unen a tubo DIN 2353 (ISO 8434-1, cono de 24°) con tuerca y anillo cortante.

• Series L (6 a 42 mm) y S (6 a 38 mm); varias medidas también sin tuerca ni anillo
• Presión nominal según la ficha VOSS: serie L 500 bar hasta 10 mm, 400 bar de 12 a 18 mm y 250 bar de 22 a 42 mm; serie S 800 bar hasta 10 mm, 630 bar de 12 a 16 mm y 420 bar de 20 a 38 mm

Compruebe el diámetro del tubo, la serie y el espesor de la chapa. La contratuerca también se vende por separado.

Fuente: catálogo técnico VOSS Hydraulic connection technology, versión 7004695700/201812/01.
