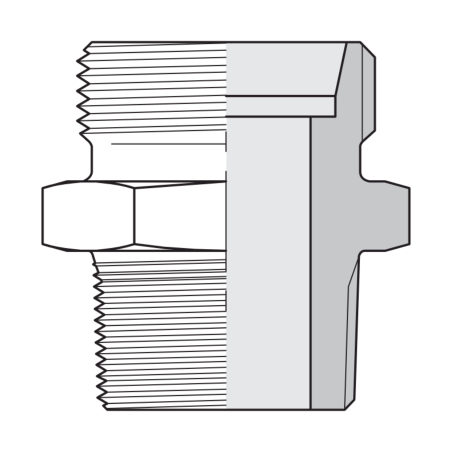

Unión tubo-rosca GE NPT

Unión recta con un lado para tubo DIN 2353 (ISO 8434-1, cono de 24°), que se monta con tuerca y anillo cortante, y una rosca macho cónica NPT (ASME B1.20.1) para componentes con rosca americana.

• Tubo de 6L a 28L y de 8S a 20S; roscas de 1/8" a 1" NPT
• La rosca cónica cierra en la propia rosca, con cinta de PTFE o sellador
• Presión nominal según la ficha VOSS: serie L 315 bar hasta 18 mm y 160 bar en 22 y 28 mm; serie S 630 bar hasta 12 mm y 400 bar en 16 y 20 mm

La NPT no es igual a la BSPT: el filete tiene 60° en lugar de 55° y, en varias medidas, otro paso. Compruebe la rosca de la boca antes de hacer el pedido. Se vende solo el cuerpo: la tuerca DIN y el anillo cortante se venden por separado y están en los accesorios de este artículo.

Fuente: catálogo técnico VOSS Hydraulic connection technology, versión 7004695700/201812/01.
