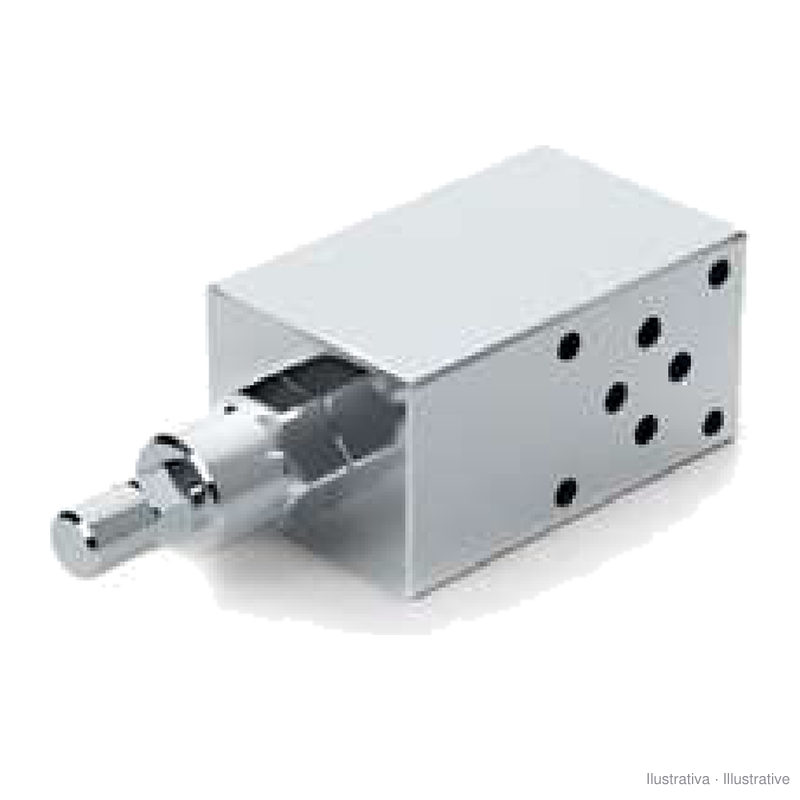

Válvula de equilibrio modular Marchesini VBCD NG6 (CETOP 3) y NG10 (CETOP 5)

Las VBCD CETOP son válvulas de equilibrio (overcenter) en placa modular, para montar debajo de la electroválvula, sin tubos. Controlan la bajada de la carga, que no se escapa por su propio peso, y limitan la presión en caso de golpes o maniobras bruscas.

• NG6 (CETOP 3), hasta 40 l/min: SE/A (V1411), SE/B (V1412) y DE en las dos líneas (V1421)
• NG10 (CETOP 5), hasta 80 l/min: SE/A (V1431), SE/B (V1432) y DE (V1441)
• NG10 para centro cerrado (CC): SE/A (V1436), SE/B (V1437) y DE (V1447)

Presión máxima 350 bar y relación de pilotaje 1:4,5 en todas. Las versiones CC son para distribuidores de centro cerrado. Como en las demás VBCD, la regulación debe quedar al menos 1,3 veces por encima de la presión que provoca la carga.

Fuente: catálogo general Oleodinamica Marchesini 2018; catálogo técnico Oleodinamica Marchesini, sección Overcentre valves.
