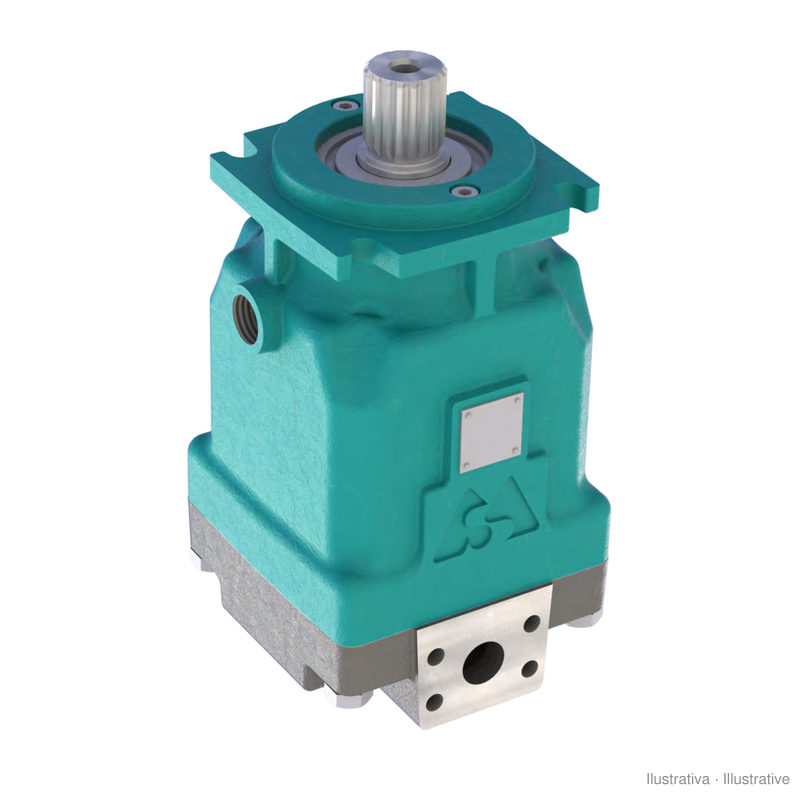

Moteur à pistons M+S MAP-4C (SAE-C)

Les MAP de M+S Hydraulic sont des moteurs à pistons axiaux à plateau incliné, à cylindrée fixe. La construction est robuste : carter en fonte, arbre trempé, roulements à rouleaux radial et axial et barillet en acier trempé. Selon le fabricant, le couple de démarrage est proche de celui d'un moteur à axe brisé, avec moins de pulsations et de vibrations en marche.

Il existe trois carcasses, MAP28, MAP50 et MAP100, avec des cylindrées de 22 à 100 cm³/tr. Les déclinaisons de cet article couvrent les trois, avec différentes brides, arbres et positions des orifices ; chaque code de la liste se décode avec la fiche technique.

La fiche cite comme applications les machines agricoles et de travaux routiers, les mines, l'entraînement de ventilateurs et de rotations et les transmissions hydrostatiques.

Le moteur a toujours besoin d'un drain relié au réservoir et doit être rempli d'huile avant le démarrage.
