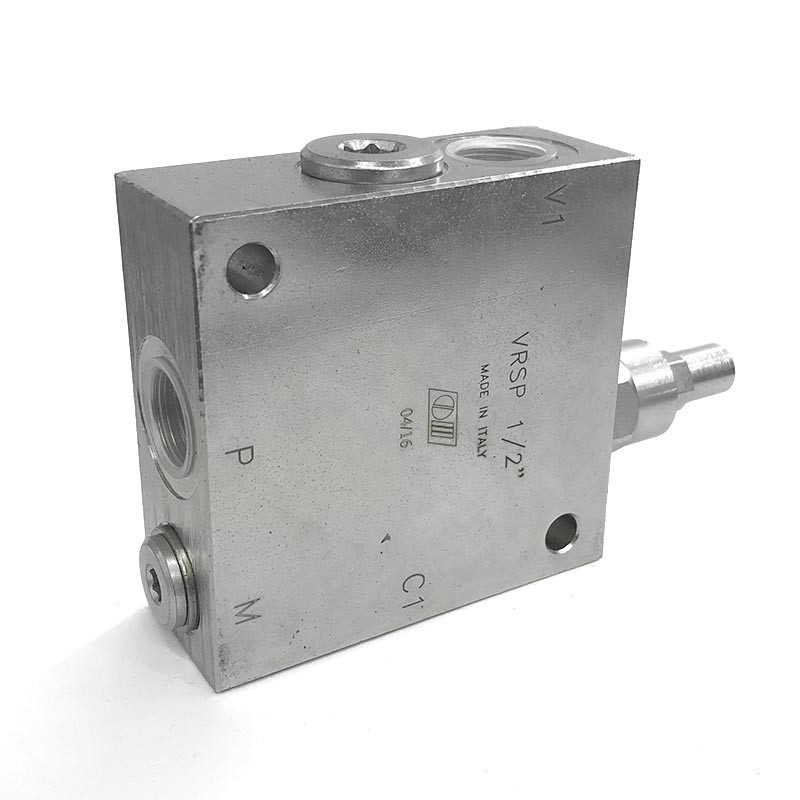

Circuit régénératif VRSP

La VRSP récupère l'huile qui sort du côté tige du vérin et l'envoie côté fond, en l'ajoutant au débit de la pompe. Le vérin sort plus vite tant qu'il ne rencontre pas de résistance. Quand la pression côté fond atteint la valeur réglée, la valve envoie l'huile côté tige au réservoir et le circuit revient à la normale, avec la force maximale.

La pression à laquelle la régénération se coupe ne dépend que de la pression côté fond du vérin.

• Raccordements : C1 côté tige, V1 à l'alimentation, P côté fond et à l'alimentation, M à un manomètre si besoin
• 1/2" (V1220) : 60 l/min, régénération de 50 à 100 bar, rapport de pilotage 1:4,5
• 3/4" (V1230) : 95 l/min, régénération de 60 à 110 bar, rapport 1:5,5
• Pression maximale : 350 bar
• Corps en acier zingué, pièces internes en acier trempé et rectifié, joints en NBR

Source : catalogue général Oleodinamica Marchesini 2025, fiche 14.1 VRSP.
