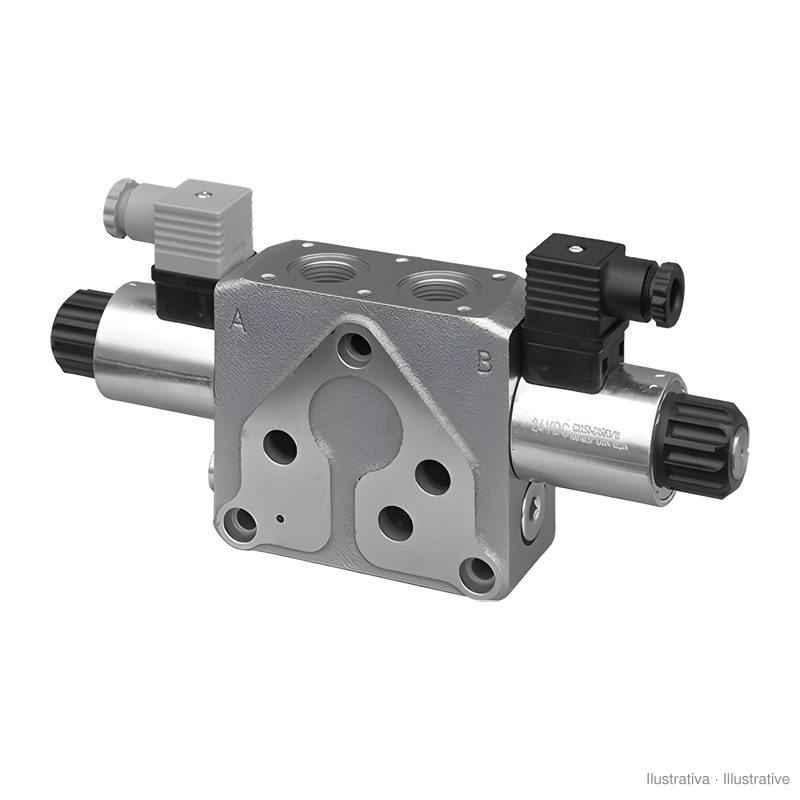

Section de distributeur Duplomatic BLS6

Module de travail pour le distributeur modulaire Duplomatic BLS6, à commande proportionnelle et load sensing. Chaque section a un compensateur de pression en entrée, qui maintient le débit constant quelle que soit la charge, et n'est pas influencée par les autres fonctions tant que la pompe fournit assez de débit. Elle se monte entre la plaque d'entrée et la plaque d'extrémité ; le distributeur reçoit jusqu'à 8 sections.

• Orifices A et B : 1/2" BSP
• Pression maximale en A et B : 300 bar (série 12) ou 315 bar (série 21)
• Débit maximal par section : 45 l/min ; pour des débits plus élevés, il existe les tiroirs tout-ou-rien SA60 et SC60
• Bobines 12 V DC (D12) ou 24 V DC (D24), connecteur EN 175301-803 (K1) ; joints FPM

Dans le code, PC signifie centre fermé et PA centre ouvert ; SA et SC sont des sections tout-ou-rien. Les chiffres indiquent les débits maximaux en A et B (l/min). CH indique une commande manuelle par levier. Vérifiez le code complet de la section à remplacer, suffixes compris, comme A476.

Source : catalogue technique Duplomatic BLS6 série 12, version 44 150/117 ED ; catalogue technique Duplomatic BLS6 série 21, version 44 150/124 ED.
