Valve proportionnelle à cartouche Argo-Hytos SD3P / SF32P

Cet article regroupe deux séries de cartouches proportionnelles Argo-Hytos, toutes pour 350 bar.

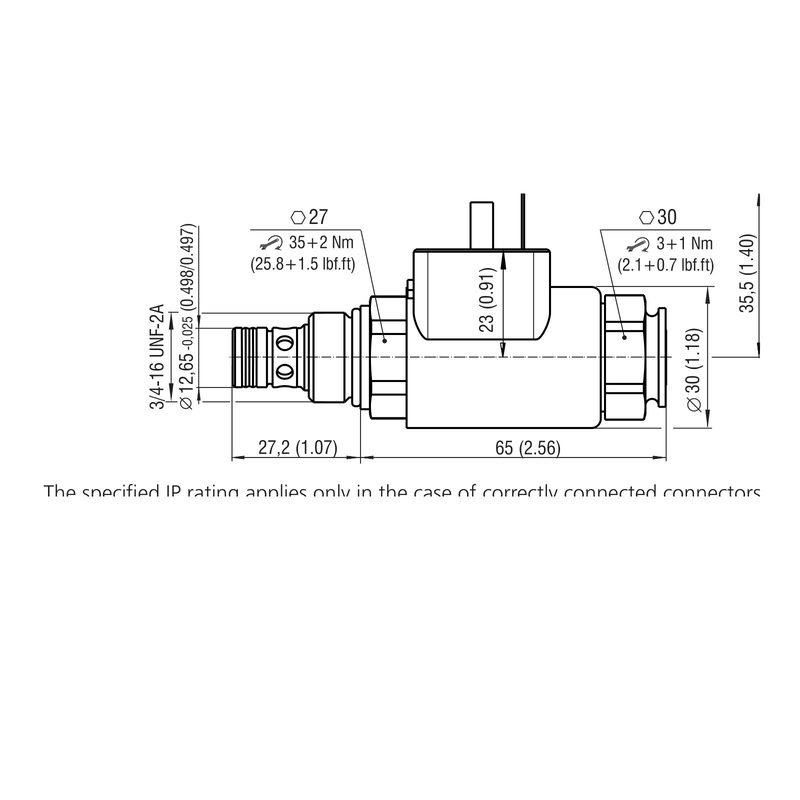

• SD3P : valve 2 voies à clapet, pilotée et normalement fermée. Sans courant, elle laisse passer de 1 vers 2 et ferme de 2 vers 1 pratiquement sans fuite ; alimentée, elle ouvre de 2 vers 1 en proportion du signal. Elle sert à tenir une charge et à la descendre en douceur. SD3P-A2 : cavité A2 (C-8-2, 3/4-16 UNF), 30 l/min nominaux à 35 bar. SD3P-B2 : cavité B2 (C-10-2, 7/8-14 UNF), 70 l/min nominaux.
• SF32P-C3 : régulateur de débit proportionnel avec balance de pression 3 voies, cavité C3 (1-1/16-12 UN). Il reçoit jusqu'à 100 l/min et règle de 0 à 60 l/min vers l'actionneur, même si la charge varie ; l'excédent retourne au réservoir par la voie 2.

La liste comprend des bobines 12 et 24 V DC avec connecteur EN 175301-803-A. Les SD3P sont sans commande manuelle (M9) ; le SF32P existe sans commande manuelle (M9) ou avec manette graduée (M10). Choisissez d'après le code complet gravé sur la cartouche.

Source : fiches techniques Argo-Hytos SD3P-A2, HA 5192, et SD3P-B2, HA 5191, 09/2020 ; fiche technique Argo-Hytos SF32P-C3/H, HA 5187, 05/2022.
