Válvulas proporcionais
Válvulas proporcionais: a posição da gaveta, a pressão ou o caudal variam de forma contínua com o sinal elétrico, em vez de só abrir e fechar. Permitem movimentos suaves, arranques e paragens sem pancadas e velocidades reguláveis à distância. Organizadas em…
Ler maisSubcategorias
-

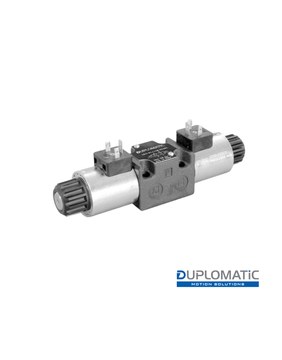

Válvulas proporcionais CETOP
Válvulas proporcionais de montagem em placa CETOP (ISO 4401), incluindo as modulares (sanduíche): direcionais, limitadoras, redutoras e reguladoras de caudal.
- Direcionais Duplomatic DSE2 (NG4), DSE3 (NG6), DSE5 (NG10), pilotadas DSPE7 (NG16) e DSPE8 (NG25), DXE3 e DXE5 com eletrónica EDM, e Argo-Hytos PRM2, PRM6 e PRM9 (esta com eletrónica integrada);
- Pressão: limitadoras PDE3 e PRE/PRED, redutora modular MZE/PZME e ZDE3/PZE3;
- Caudal: reguladora proporcional QDE3 (NG6).
Para escolher: o tamanho NG, a função, o caudal nominal, a tensão da bobine e se a eletrónica vem integrada ou é externa. As cartas e amplificadores estão em Eletrónica e joysticks.
Guia técnico: Como escolher uma válvula hidráulica
-

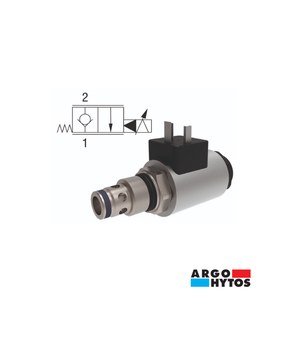

Válvulas proporcionais de cartucho
Válvulas proporcionais de cartucho NEM e Argo-Hytos para montar em blocos: limitadoras de pressão, redutoras e reguladoras de caudal. Escolha pela cavidade.
- Pressão: limitadora proporcional e limitadora invertida Argo-Hytos, redutora de pressão proporcional Argo-Hytos, limitadora pilotada NEM e válvula proporcional de pressão de 24 V (150 bar, 60 l/min);
- Caudal: reguladores de caudal proporcionais NEM de 2 e de 3 vias;
- Direcional: cartucho proporcional Argo-Hytos SD3P / SF32P.
Na limitadora normal, a pressão sobe com a corrente; na invertida, desce, o que deixa a máquina na pressão máxima se faltar o sinal. Confirme a cavidade, a gama de pressão ou caudal e a tensão da bobine. A eletrónica de comando está em Eletrónica e joysticks.
Guia técnico: Como escolher uma válvula hidráulica
Válvulas proporcionais: a posição da gaveta, a pressão ou o caudal variam de forma contínua com o sinal elétrico, em vez de só abrir e fechar.
Permitem movimentos suaves, arranques e paragens sem pancadas e velocidades reguláveis à distância. Organizadas em proporcionais CETOP e proporcionais de cartucho.
- Direcionais proporcionais Duplomatic DSE3, DSE5 e DSPE e Argo-Hytos: comandam direção e velocidade;
- Limitadoras proporcionais (PDE3, PRE): a pressão varia com o sinal;
- Redutoras proporcionais modulares (MZE, PZME);
- Reguladoras de caudal proporcionais (QDE3) e cartuchos proporcionais NEM e Argo-Hytos.
Uma válvula proporcional precisa de eletrónica de comando: um amplificador ou carta que transforma o sinal (0-10 V, 4-20 mA ou do joystick) na corrente da bobine. Algumas válvulas já trazem a eletrónica integrada (OBE). Veja Eletrónica e joysticks.
Para escolher: tamanho ou cavidade, função, caudal e pressão, tensão da bobine, tipo de sinal e se a eletrónica é integrada ou externa. As válvulas proporcionais pedem óleo limpo: confirme a filtração recomendada pelo fabricante.
Guia técnico: Como escolher uma válvula hidráulica
