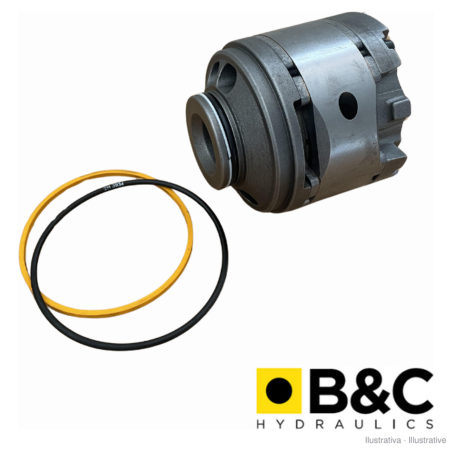

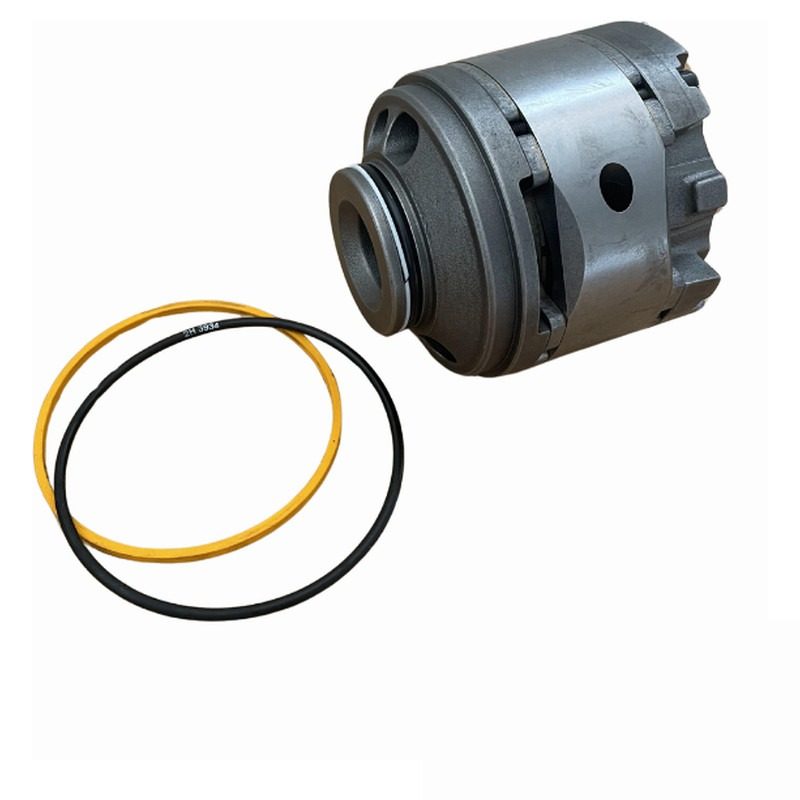

Cartucho B&C tipo 20VQ

Cartucho de substituição da B&C para bombas de palhetas de cilindrada fixa Vickers 20VQ. O cartucho é o conjunto que faz a bomba: anel, rotor, palhetas com insertos, placas de apoio, placas flexíveis e vedantes, já montados. Trocá-lo devolve à bomba o caudal e a pressão sem mudar o corpo nem o veio.

O número do tamanho é o caudal em gpm a 1 200 rpm e 7 bar. Pelo catálogo B&C:

• 2: 7,2 cm³/rot
• 5: 18,0 cm³/rot
• 8: 27,4 cm³/rot
• 11: 36,4 cm³/rot
• 12: 39,5 cm³/rot
• 14: 45,9 cm³/rot

Pressão máxima com óleo mineral: 210 bar até ao tamanho 11, 160 bar no 12 e 140 bar no 14; rotação de 600 a 2700 rpm. O cartucho tem sentido de rotação: confirme o código na chapa da bomba e se tem um L (rotação à esquerda).

Fonte: catálogo técnico B&C de bombas de palhetas BQ, 2008.
