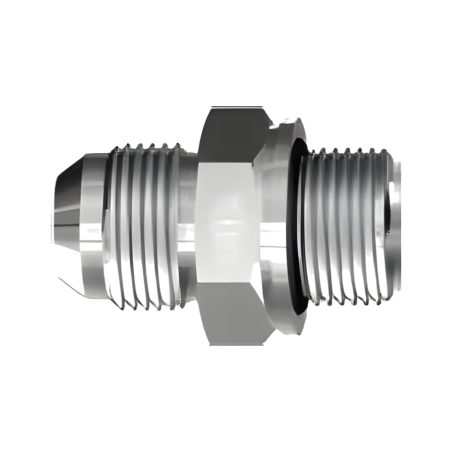

Unión macho-macho JIC-BSP (S230)

Unión recta de la serie S230, la forma más sencilla de pasar de una boca BSP a una manguera con terminal JIC: el macho BSP se enrosca en la boca de la bomba, del bloque, de la válvula o del cilindro, y el terminal hembra JIC se aprieta en el macho JIC, que sella en el cono de 37°.

Hay 28 combinaciones, con JIC de 7/16" a 1.7/8" y BSP de 1/8" a 1.1/2". En la lista de opciones, la primera medida es la JIC y la segunda la BSP: 3/4" - 1/2", por ejemplo, es JIC 3/4" con BSP 1/2".

Confirme las dos roscas antes de pedir. En el lado BSP, un macho de 3/8" mide unos 16,7 mm por fuera y uno de 1/2" unos 20,9 mm. Para identificar la medida JIC, mida el diámetro exterior de la rosca macho: unos 11,1 mm en 7/16", 14,3 mm en 9/16", 19 mm en 3/4" y 22,2 mm en 7/8".
