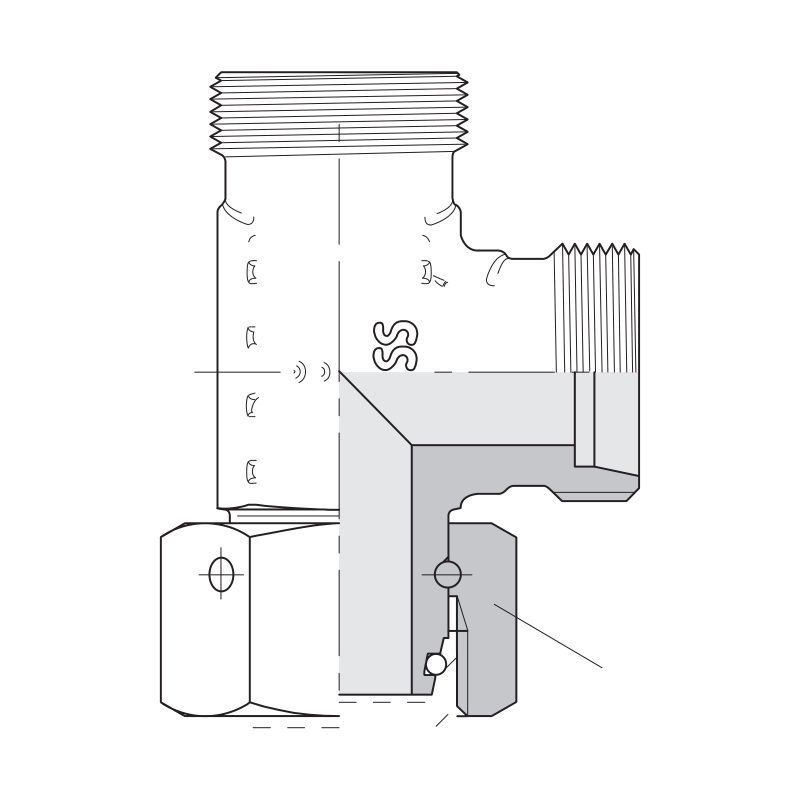

T macho-macho-hembra EVL

T del sistema DIN 2353 (ISO 8434-1, cono de 24°) en la que uno de los extremos en línea tiene un extremo con cono y junta tórica: entra en un cuerpo DIN en lugar de un tubo y gira hasta la posición correcta antes del apriete final. Los otros dos extremos llevan tuerca y anillo cortante para el tubo.

• Series L (6 a 42 mm) y S (6 a 38 mm); varias medidas también sin tuerca ni anillo
• Junta tórica de FKM, según la ficha VOSS
• Presión nominal según la ficha VOSS: serie L 500 bar hasta 10 mm, 400 bar de 12 a 18 mm y 250 bar de 22 a 42 mm; serie S 800 bar hasta 10 mm, 630 bar de 12 a 16 mm y 420 bar de 20 a 38 mm

Elija por el diámetro exterior del tubo y la serie (L o S), que se reconoce por la rosca de la tuerca: 12L lleva tuerca M18x1,5 y 12S tuerca M20x1,5.

Fuente: catálogo técnico VOSS Hydraulic connection technology, versión 7004695700/201812/01.
