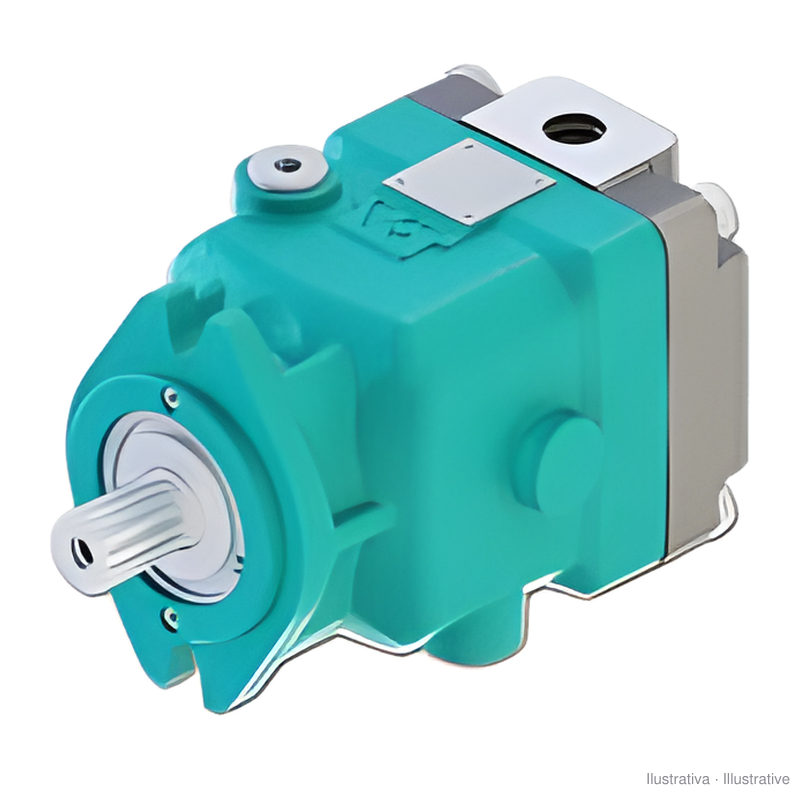

Motor de pistones M+S MAP-B (SAE-B)

Los MAP de M+S Hydraulic son motores de pistones axiales de plato inclinado, de cilindrada fija y construcción pesada, con carcasa de fundición y rodamientos de rodillos. Este artículo reúne las versiones con brida SAE-B de 2 taladros (centrado de 101,6 mm) y conexiones laterales dobles (T).

• Carcasa MAP28: 22 y 28 cm³/rev, hasta 4200 rpm
• Carcasa MAP50: 35, 40, 46 y 50 cm³/rev, hasta 4000 rpm
• Presión: 350 bar en continuo y 420 bar intermitente
• Ejes: estriados SAE (SD 13 dientes, SF 15 dientes, SK 14 dientes), DR, y ML cilíndrico de 25 mm con chaveta
• V al final del código: juntas FKM

El motor necesita siempre un drenaje conectado al tanque y debe llenarse de aceite antes de arrancar. Compruebe el código en la placa, sobre todo el eje y la medida de las conexiones.

Fuente: catálogo técnico M+S Hydraulic Axial Piston Motors and Pumps (MAP/PAP), versión 1.4g, abril de 2018.
