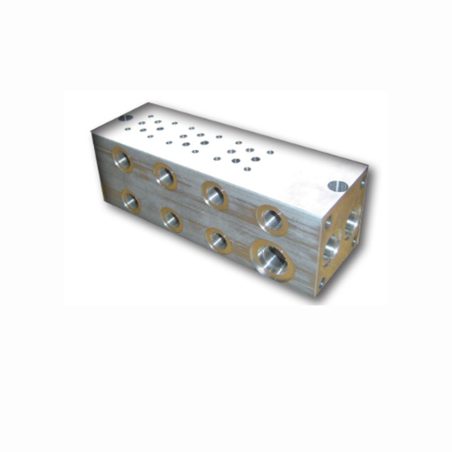

Bloque NG4 Argo-Hytos DR1-04 para válvulas en paralelo, de 2 a 8 estaciones

El DR1-04 es un bloque para válvulas NG4 (ISO 4401-02, CETOP 2): cada estación recibe una válvula y todas se alimentan en paralelo por el mismo P y T. Las tomas A y B de cada estación salen por el lateral.

• Presión máxima: 320 bar
• P y T: G3/8; A y B: G1/4
• Material: aluminio EN AW-7075 T6, sin tratamiento superficial

En las opciones hay dos familias. Los DR1-04/20AL a /80AL (2 a 8 estaciones) no tienen cavidades. Los DR1-04/22AL, /32AL y /42AL (2 a 4 estaciones) tienen dos cavidades 3/4-16 UNF (CAV 08-2), una para la limitadora y otra para la válvula de descarga, y toma de manómetro M de G1/4.

Si el bloque se alimenta por los dos extremos, el caudal máximo puede llegar al doble.

Fuente: ficha técnica Argo-Hytos DR1-04, HA 0017, 04/2023.
