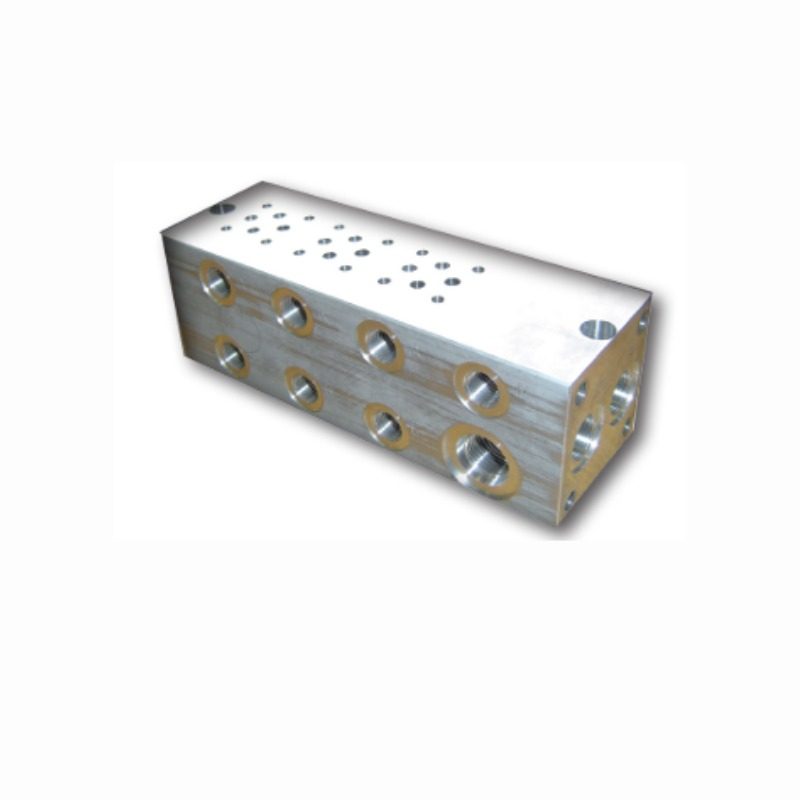

Bloco NG4 Argo-Hytos DR1-04 para válvulas em paralelo, de 2 a 8 estações

O DR1-04 é um bloco para válvulas NG4 (ISO 4401-02, CETOP 2): cada estação recebe uma válvula e todas são alimentadas em paralelo pelo mesmo P e T. As ligações A e B de cada estação saem de lado.

• Pressão máxima: 320 bar
• P e T: G3/8; A e B: G1/4
• Material: alumínio EN AW-7075 T6, sem tratamento de superfície

Nas opções há duas famílias. Os DR1-04/20AL a /80AL (2 a 8 estações) não têm cavidades. Os DR1-04/22AL, /32AL e /42AL (2 a 4 estações) têm duas cavidades 3/4-16 UNF (CAV 08-2), uma para a limitadora e outra para a válvula de descarga, e tomada de manómetro M de G1/4.

Se o bloco for alimentado pelas duas pontas, o caudal máximo pode chegar ao dobro.

Fonte: ficha técnica Argo-Hytos DR1-04, HA 0017, 04/2023.
