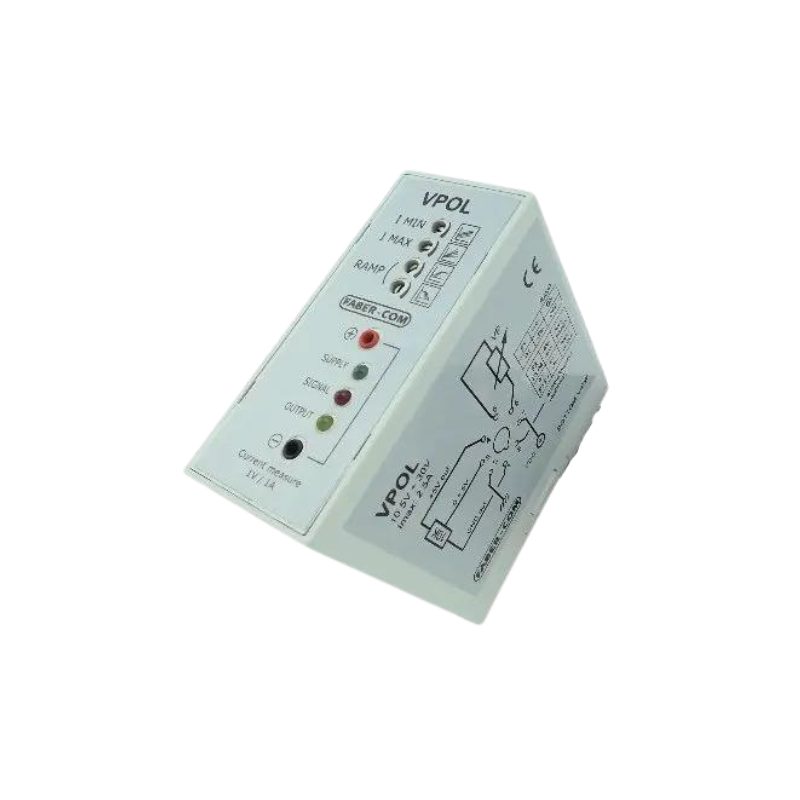

Regulador PWM VPOL 4-20 mA

El VPOL es un regulador electrónico para mandar en lazo abierto una válvula proporcional de un solenoide. Esta versión recibe la señal de referencia en corriente, de 4-20 mA, normalmente de un PLC. La corriente en la bobina sigue esa señal y no varía con el calentamiento de la bobina ni con la tensión de alimentación.

La corriente mínima y máxima, las rampas y la frecuencia del PWM se ajustan en la tarjeta, y la corriente de salida se lee con un multímetro en los puntos de medida (1 V = 1 A). La entrada tiene una impedancia de 270 Ω. Está protegido contra sobretensión, inversión de polaridad y cortocircuito en la salida.

• Alimentación: 10,5 a 30 V DC
• Corriente máxima de salida: 2,5 A (75 W)
• Rampas: 0,1 a 10 s
• PWM: 50 a 250 Hz (120 Hz de fábrica)
• Temperatura de trabajo: -10 a +60 °C
• Caja cerrada de 79 x 36 x 77 mm con clavija octal; la base de 8 pines (ES8) se vende aparte

Para señal de 0-10 V, existe la versión VPOL 0-10 V.

Fuente: ficha técnica Faber-Com VPOL, versión 2.2.
