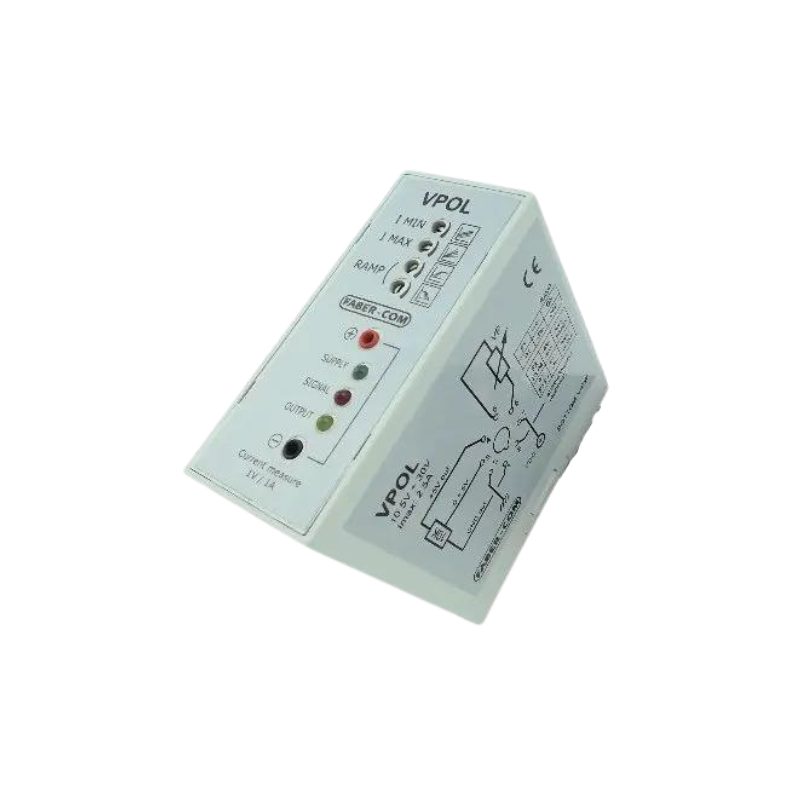

PWM-Regler VPOL 4-20 mA

Der VPOL ist ein elektronischer Regler zur Ansteuerung eines Proportionalventils mit einem Magneten im offenen Regelkreis. Diese Ausführung erhält das Sollwertsignal als Strom, 4-20 mA, normalerweise von einer SPS. Der Spulenstrom folgt diesem Signal und ändert sich weder mit der Erwärmung der Spule noch mit der Versorgungsspannung.

Minimaler und maximaler Strom, Rampen und PWM-Frequenz werden auf der Karte eingestellt, und der Ausgangsstrom wird mit einem Multimeter an den Messpunkten abgelesen (1 V = 1 A). Der Eingang hat eine Impedanz von 270 Ω. Er ist gegen Überspannung, Verpolung und Kurzschluss am Ausgang geschützt.

• Versorgung: 10,5 bis 30 V DC
• Maximaler Ausgangsstrom: 2,5 A (75 W)
• Rampen: 0,1 bis 10 s
• PWM: 50 bis 250 Hz (120 Hz werkseitig)
• Betriebstemperatur: -10 bis +60 °C
• Geschlossenes Gehäuse 79 x 36 x 77 mm mit Oktalstecker; der 8-polige Sockel (ES8) wird separat verkauft

Für ein 0-10-V-Signal gibt es die Ausführung VPOL 0-10 V.

Quelle: technisches Datenblatt Faber-Com VPOL, Version 2.2.
