Blöcke und Anschlussplatten

Unterkategorien

•

  Anschlussplatten

  Anschlussplatten für ein CETOP-Ventil (ISO 4401), mit Gewindeanschlüssen seitlich, unten oder hinten, in den Größen NG6 (CETOP 3), NG10 (CETOP 5), NG16 und NG25.

  Die Anschlussplatte verbindet das Ventil mit der Verrohrung: Das Ventil wird oben aufgeschraubt, und die Rohre werden an die Gewinde von P, T, A und B angeschlossen. Die meisten sind von Eurofluid, einschließlich Platten mit Vorbereitung für ein Druckbegrenzungsventil und Platten für Hoch-Niederdruck. Prüfen Sie Ventilgröße, Gewinde der Anschlüsse und Lage der Ausgänge. Für zwei oder mehr Ventile nebeneinander siehe die Blöcke.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

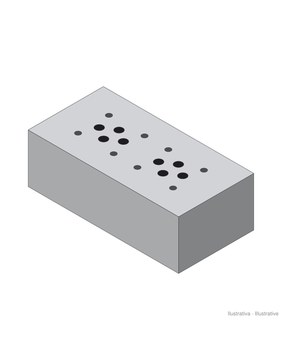

  Steuerblöcke

  Blöcke zur Montage von zwei oder mehr CETOP-Ventilen nebeneinander, in den Größen NG4 (CETOP 2), NG6 (CETOP 3) und NG10 (CETOP 5).

  Es gibt Eurofluid-Blöcke mit mehreren Stationen ohne Druckbegrenzungsventil, mit Vorbereitung dafür oder mit eingebautem Druckbegrenzungsventil, teils mit Manometeranschluss oder Filter, sowie den Leitungsblock Argo-Hytos DR1 für NG4. Auswahl nach Ventilgröße, Anzahl der Stationen, Verschaltung der Stationen (parallel oder in Reihe), Gewinden von P, T, A und B und Bereich des Druckbegrenzungsventils.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

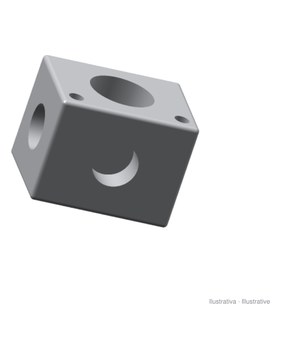

  Gehäuse für Einschraubventile

  Leitungsgehäuse, Verschlussstopfen und Dichtungssätze für Einschraubventile, von NEM, Argo-Hytos und Eurofluid.

  Das Leitungsgehäuse aus Stahl ermöglicht den Einbau einer Patrone direkt in die Rohrleitung, ohne Block. Die Verschlussstopfen verschließen freie Einbauräume, zum Beispiel vom Typ SAE 08 oder VS30, und die Dichtungssätze dienen zum Erneuern der Abdichtung einer Patrone. Auswahl nach Einbauraum der Patrone und Gewinde der Anschlüsse.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

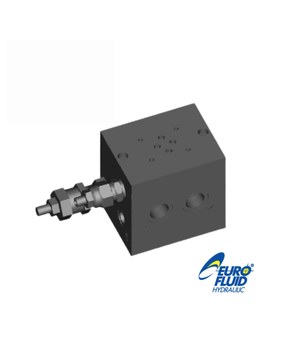

  Zwischenplattenventile

  Zwischenplattenventile zur Montage zwischen Anschlussplatte und Wegeventil, in der Größe NG6 (CETOP 3), von Eurofluid und Duplomatic.

  Sie werden mit demselben Lochbild unter das Magnetventil gestapelt und ergänzen Funktionen, ohne die Verrohrung zu ändern: Druck begrenzen, den Zylinder halten, die Last abstützen, den Volumenstrom drosseln, den Druck mindern oder den höheren von zwei Drücken wählen. Prüfen Sie Größe, die Leitungen, in denen die Funktion wirkt (P, T, A oder B), und den Druckbereich.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

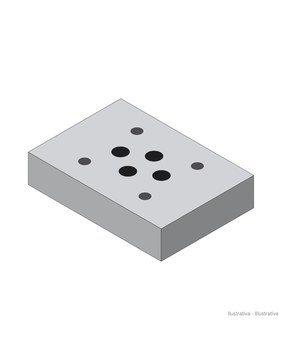

  Zubehör

  Zubehör für Blöcke und Anschlussplatten, überwiegend Eurofluid: Verschlussplatten, Deckel, Verbindungs-Zwischenplatten, Reduzierplatten, Rücklauffilter und Adapter.

  Die Verschlussplatte NG6 EB103 verschließt eine freie Station eines Blocks. Außerdem gibt es den Deckel NG6 H-20, die Zwischenplatte NG6 mit Anschlüssen P-T, die Eurofluid-Reduzierplatte, die Platte EB803 für die Drossel EQFM, den Rücklauffilter mit Bypass AFR11 und die Verschraubung 3/4 x 1/2 zu seiner Montage am Block EM203FL sowie den Adapterblock für die Sitzventile Bosch Rexroth M-3SEW und M-3SE6. Prüfen Sie Größe (NG6, NG10) und Blockmodell vor der Bestellung.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil
