Schläuche und Armaturen

Unterkategorien

•

  Schläuche

  Hydraulikschlauch für Nieder-, Mittel- und Hochdruck, Saugschlauch, verzinktes Stahlrohr für starre Leitungen und Schutz. Gegliedert in Hydraulikschlauch, Schutz, Stahlrohr, Saugschlauch und Sonstige.

  So wählen Sie den Schlauch:

  • Innendurchmesser: Das ist die Nenngröße (DN), in Zoll oder Millimetern. Ein zu kleiner Durchmesser erwärmt das Öl und verursacht Druckverlust; der Durchmesser-Rechner gibt den Mindestdurchmesser für den Volumenstrom an.
  • Betriebsdruck: Wählen Sie einen Schlauch mit einem Betriebsdruck gleich oder höher als der maximale Kreislaufdruck, einschließlich der Spitzen.
  • Norm und Aufbau: Die Norm (zum Beispiel 1SN, 2SN, 4SH) ist auf den Schlauch gedruckt und gibt Druck und Art der Verstärkung an. Die Anzahl der Drahtlagen allein reicht nicht, um die Norm zu kennen.

  Die Armatur muss zum Schlauch passen: Die Presstabelle des Herstellers gibt an, welche Armatur und welche Presshülse für jeden Schlauch zu verwenden sind. Für Hochdruckschläuche mit mehreren Drahtlagen (wie 4SH) gibt es auch Interlock-Armaturen.

  Lieber den Schlauch schon verpresst? Der Schlauch nach Maß wird mit den Armaturen und der Länge Ihrer Wahl montiert.

  Technischer Leitfaden: Armaturen und Schläuche erkennen

•

  Pressarmaturen

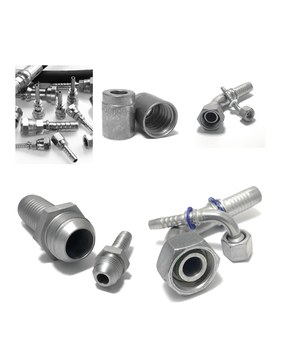

  Armaturen zum Verpressen auf Hydraulikschläuche, mit den passenden Presshülsen: BSP, metrisch DIN, JIC, ORFS, JIS, SAE-Flansche, Ringstutzen und Interlock.

  Wir führen Armaturen BSP, metrisch DIN (Baureihen L und S), JIC, ORFS, JIS, französische Baureihe, SAE-Flansche 3000 und 6000 und SuperCAT, Ringstutzen, Rohrstutzen, BSP flachdichtend und Schlauchverbinder, gerade, 45° und 90°, sowie die Interlock-Ausführung für Hochdruckschläuche.

  So bestimmen Sie den Anschluss:

  • BSP: Zollgewinde, 60°-Konus;
  • Metrisch DIN: metrisches Feingewinde, 24°-Konus (mit oder ohne O-Ring); Baureihe L (leicht) und S (schwer) mit unterschiedlichen Rohrdurchmessern;
  • JIC: UNF-Gewinde, 37°-Konus;
  • ORFS: flache Stirnfläche mit O-Ring am Außengewindeteil;
  • SAE-Flansch: ohne Gewinde, mit vier Schrauben befestigt; Code 61 ist für 3000 psi und Code 62 für 6000 psi.

  Messen Sie mit dem Messschieber den Außendurchmesser des Außengewindes (oder den Innendurchmesser des Innengewindes) und zählen Sie die Gänge pro Zoll oder die Steigung in Millimetern. Der Leitfaden Armaturen und Schläuche erkennen enthält eine Bestimmungshilfe, die diese Rechnung für Sie übernimmt.

  Die Armatur muss zur Baureihe des Schlauchs passen: Prüfen Sie die Presstabelle. Die Armaturen- und Schlauchsuche sucht nach Anschluss und Größe, und der Schlauch nach Maß montiert die komplette Schlauchleitung.

  Technischer Leitfaden: Armaturen und Schläuche erkennen

•

  Adapter

  Hydraulikadapter zum Verbinden von Schläuchen, Rohren und Komponenten mit unterschiedlichen Gewinden, mit Zink-Nickel-Oberfläche gegen Korrosion: BSP, DIN 2353, JIC, ORFS und Flansche.

  Nach Anschlussart geordnet:

  • BSP: Verbinder, Reduzierungen, Winkel, T-Stücke und Stopfen mit 60°-Konus;
  • Metrisch DIN 2353: Schneidringverschraubungen für Stahlrohr, Baureihen L und S;
  • JIC: UNF-Gewinde mit 37°-Konus;
  • ORFS: flachdichtend mit O-Ring, für leckfreien Hochdruck;
  • SAE-Flansche 3000 und 6000 (Flansche), Messanschlüsse, Teile für Schmierung und Sonstiges.

  Die Bezeichnungen geben jedes Ende an: M ist Außengewinde und F ist Innengewinde; "M-F BSP" hat auf einer Seite Außen- und auf der anderen Innengewinde, beide BSP. Einstellbare Ausführungen lassen sich vor dem Festziehen drehen, was hilft, den Schlauch ohne Verdrehen auszurichten.

  Bestimmen Sie zur Auswahl das Gewinde auf jeder Seite: Messen Sie den Außendurchmesser des Außengewindes mit dem Messschieber und zählen Sie die Gänge pro Zoll oder die Steigung in Millimetern. Die Gewindetabelle und der Leitfaden Armaturen und Schläuche erkennen helfen bei der Bestätigung. Bei BSP erfolgt die Abdichtung je nach Ausführung über Konus, Dichtring oder O-Ring. Die Adaptersuche sucht nach beiden Anschlüssen.

  Technischer Leitfaden: BSP- und NPT-Gewinde: wie man sie erkennt

•

  Schnellkupplungen

  DNP-Hydraulik-Schnellkupplungen, Stecker und Muffe, zum Kuppeln und Trennen von Schläuchen ohne Ölverlust, in den Normen, die an Land-, Forst- und Baumaschinen und in der Industrie am häufigsten verwendet werden.

  • ISO-A (ISO 7241-A) und ISO-B;
  • Flachdichtend, flachdichtend SAE und flachdichtend mit Schraubverbindung, die weniger Schmutz eindringen lassen und beim Trennen weniger Öl verlieren;
  • ISO 14541, Faster NV, Tema T, TNV, Roflex, PVS, PVS-F und VCR;
  • Heavy-Duty für schweren Einsatz und Kappen und Schutz.

  Auswahl: Zwei Kupplungen unterschiedlicher Normen passen nicht zusammen, auch bei gleichem Gewinde. Prüfen Sie zuerst die Norm der Kupplung, die schon an der Maschine ist (oft am Körper eingeprägt), dann die Größe und das Gewinde für den Anschluss an Schlauch oder Adapter. Wenn die Kupplung unter Druck gekuppelt wird (zum Beispiel an einem Traktor mit laufendem Motor), wählen Sie ein Modell, das für das Kuppeln unter Druck ausgelegt ist.

  Um das Gewinde auf der anderen Seite zu bestimmen, siehe den Leitfaden BSP- und NPT-Gewinde.

•

  Rohrschellen

  Einfache und doppelte Rohrschellen, Schweißplatten und Metallschellen zur Befestigung von Hydraulikrohren und -schläuchen. Auswahl nach Rohraußendurchmesser.

  Die Rohrschellen für Hydraulikrohre (Typ DIN 3015) halten das Rohr zwischen zwei Schellenhälften, die mit Deckplatte und Schrauben gespannt werden, und sitzen auf einer Schweißplatte (APIN) oder direkt am Rahmen. Sie halten das Rohr und dämpfen Vibrationen, die sonst Rohre brechen und Verschraubungen lösen. Die Doppelausführungen befestigen zwei Rohre nebeneinander.

  Es gibt auch einfache und doppelte Schellenhälften, eine Metallschelle und eine komplette Aluminiumschelle. Montieren Sie Schellen nahe an Bögen und Verschraubungen und in regelmäßigen Abständen bei langen Leitungen.
