Produkte

Unterkategorien

•

  Hydraulikdichtungen

  Dichtungen für Hydraulikzylinder, -pumpen, -motoren und -ventile: Stangen- und Kolbendichtungen, Abstreifer, Führungsringe, O-Ringe, Wellendichtringe und Dichtungssätze, auf Lager und nach Maß.

  In diesem Bereich finden Sie:

  • Stangendichtungen (TTU, TTI, TTS, IGR und Dachmanschetten), die den Ölaustritt aus dem Zylinder verhindern;
  • Kolbendichtungen (DBM, Tesko, EGR), die die beiden Kammern trennen;
  • Abstreifer (P5, P9, PW, DSR-U und metallgefasste GA), die keinen Schmutz eindringen lassen;
  • Führungsringe und Führungsband, die Metallkontakt verhindern;
  • O-Ringe aus NBR und Viton und Stützringe;
  • Wellendichtringe CB, CC und für Druck, PTFE-Dichtungen, Dichtscheiben und Dichtungssätze für Pumpen und Motoren.

  Für die Wahl einer Dichtung benötigen Sie drei Maße: den Stangendurchmesser (bzw. den Bohrungsdurchmesser beim Kolben), den Nutgrunddurchmesser und die Nutbreite. Der Werkstoff hängt von Öl und Temperatur ab: NBR für Mineralöl bis etwa 100 °C, Viton (FKM) für höhere Temperaturen und einige Sonderflüssigkeiten, Polyurethan für Stangendichtungen und Abstreifer und PTFE, wenn geringe Reibung oder hohe Geschwindigkeiten gefordert sind.

  Die Dichtungssuche sucht diese Maße in allen Profilen gleichzeitig. Wenn Sie nur die verschlissene Dichtung haben, messen Sie die Nut und nicht die Dichtung, die sich im Gebrauch verformt. Für Dichtungssätze einer Pumpe oder eines Motors suchen Sie nach dem Maschinenmodell (Kawasaki, Linde, Danfoss, M+S, Ronzio).

  Technischer Leitfaden: Wie wählt man eine Hydraulikdichtung

•

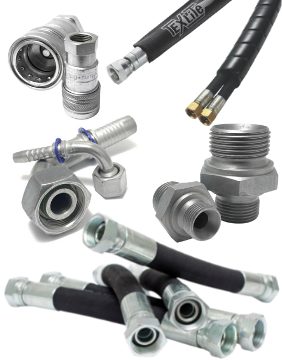

  Schläuche und Armaturen

  Alles, was die Komponenten eines Hydraulikkreislaufs verbindet: Schläuche, Pressarmaturen, Adapter, Schnellkupplungen, Stahlrohr und Rohrschellen.

  • Schläuche: Hydraulikschlauch für Nieder- und Hochdruck, Saugschlauch, verzinktes Stahlrohr und Spiral- und Textilschutz;
  • Pressarmaturen: BSP, metrisch DIN, JIC, ORFS, JIS, Flansche SAE 3000 und 6000, Ringstutzen und Interlock, mit Presshülsen;
  • Adapter: BSP, metrisch DIN 2353 (Schneidring), JIC, ORFS, Flansche und Messanschlüsse;
  • Schnellkupplungen: ISO-A, ISO-B, flachdichtend, Faster NV, Tema T, VCR, PVS und weitere;
  • Rohrschellen für Rohr und Schlauch.

  Der erste Schritt ist, das Gewinde oder den Anschluss zu bestimmen: BSP (60°-Konus), metrisch DIN (24°-Konus), JIC (37°-Konus), ORFS (flachdichtend mit O-Ring) oder Flansch. Der Leitfaden Armaturen und Schläuche erkennen erklärt das Messen mit dem Messschieber, und die Gewindetabelle gibt die Maße jedes Gewindes an.

  Wenn Sie den Schlauch fertig montiert benötigen, nutzen Sie den Schlauch nach Maß: Schlauch, Armaturen und Länge wählen und sofort den Preis sehen. Um passende Armaturen und Schläuche zu finden, nutzen Sie die Armaturen- und Schlauchsuche.

  Technischer Leitfaden: BSP- und NPT-Gewinde: wie man sie erkennt

•

  Filtration

  Hydraulikfilter und Filterelemente, um das Öl sauber zu halten: Die meisten Ausfälle von Pumpen und Ventilen werden durch verschmutztes Öl verursacht.

  In diesem Bereich:

  • Rücklauf-, Druck-, Leitungs- und Saugfilter;
  • Ersatz-Filterelemente Argo-Hytos, Filtrec, Donaldson, FBN und weitere;
  • Verschmutzungsanzeigen, Belüftungsfilter und Tankzubehör;
  • Nebenstrom-Filteranlagen und Verschmutzungssensoren für das Öl.

  Um ein Filterelement zu ersetzen, suchen Sie nach dem auf dem Element oder dem Filterdeckel eingeprägten Code; viele Elemente haben Entsprechungen anderer Marken mit gleichen Maßen. Ohne Code benötigen Sie die Maße (Außen- und Innendurchmesser und Höhe), die Filterfeinheit in Mikrometern und den Druck, dem das Element standhalten muss.

  Wo welcher Filter hingehört: Der Saugfilter schützt die Pumpe (grobes Gewebe, geringer Druckverlust), der Druckfilter schützt die Ventile nach der Pumpe, und der Rücklauffilter reinigt das Öl, das in den Tank zurückfließt. Eine Verschmutzungsanzeige meldet, wann das Element gewechselt werden muss.

•

  Messtechnik und Sensoren

  Instrumente zum Messen und Überwachen eines Hydraulikkreislaufs: Manometer, Füllstandsanzeigen und Schaugläser, Druckschalter und -aufnehmer, Ölzustandssensoren und Diagnosekoffer.

  • Manometer mit 40, 50, 63 und 100 mm Durchmesser, glyceringefüllt, und Digitalmanometer;
  • Öl-Füllstandsanzeigen und Schaugläser, mit und ohne Thermometer, und elektrische Füllstandsanzeigen;
  • Druckschalter und Druckaufnehmer;
  • Ölzustandssensoren (Feuchte, Temperatur) und Partikelzähler;
  • Diagnosekoffer mit Sensoren, Messschläuchen und Messanschlüssen.

  So wählen Sie ein Manometer: Die Skala sollte bis etwa das Anderthalb- bis Zweifache des Betriebsdrucks reichen, damit der Zeiger in der Mitte des Zifferblatts arbeitet. Das häufigste Anschlussgewinde ist 1/4" BSP, unten oder hinten. An Maschinen mit Vibrationen oder Pulsationen schützt die Glycerinfüllung das Messwerk. Damit das Manometer nicht ständig unter Druck steht, montieren Sie ein Manometerabsperrventil oder verwenden einen Messanschluss mit Messschlauch.

  Zum Messen ohne Öffnen des Kreislaufs bleiben die Messanschlüsse (EMA3) an der Maschine montiert, und das Manometer wird nur bei Bedarf angeschlossen.

•

  Ventile

  Hydraulikventile zur Steuerung von Richtung, Druck und Volumenstrom des Öls, für Plattenaufbau (CETOP), Leitungseinbau oder als Einschraubventil, mit Spulen, Wegeventilen und Blöcken.

  In diesem Bereich:

  • Wegeventile NG6 (CETOP 3) und NG10 (CETOP 5): Magnetventile Duplomatic DS3 und DS5, Proportional- und Zwischenplattenventile;
  • Einschraubventile NEM, Argo-Hytos und Hydronit, zum Einbau in Blöcke;
  • Ventile für Leitungseinbau Oleodinamica Marchesini und Tognella: Druckbegrenzungs-, Rückschlag-, Senkbrems-, Zuschalt-, Stromregelventile, Mengenteiler, Hoch-Niederdruck- und Endlagenventile;
  • Wegeventile mit Hand- und elektrischer Betätigung, Teile PVG16 und PVG32, Joysticks und Elektronik;
  • Spulen, Stecker DIN 43650, Kugelhähne, Druckübersetzer und Eurofluid-Blöcke.

  Um ein Ventil zu ersetzen, ist der auf Typenschild oder Gehäuse eingeprägte Code der sicherste Weg: Suchen Sie danach im Suchfeld. Ohne Code benötigen Sie die Einbauart (CETOP-Platte, Leitungsgewinde oder Einschraubventil), die Funktion, den Maximaldruck, den Volumenstrom und bei Magnetventilen die Spulenspannung (zum Beispiel 24 V DC oder 230 V AC).

  Bei CETOP-Ventilen ist das Lochbild genormt (ISO 4401): Ein Ventil NG6 (CETOP 3) einer Marke passt auf die Platte einer anderen. Prüfen Sie vor dem Wechsel immer den Schiebertyp (das Mittelstellungssymbol).

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

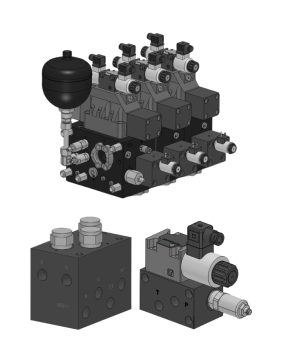

  Hidro Orfão Systeme

  Von unserem Team für konkrete Maschinenanwendungen entwickelte Ventile: Ventil für den Schnellwechsler (Quick Hitch) von Baggern und Ventil zur seitlichen Gabelverstellung von Staplern.

  Das Schnellwechsler-Ventil steuert den Zylinder, der Löffel oder Werkzeug am Baggerarm verriegelt. Das Ventil zur seitlichen Verstellung steuert die Seitwärtsbewegung der Staplergabeln. Kontaktieren Sie uns, um es an Ihre Maschine anzupassen, mit Angabe von Marke, Modell und verfügbarem Hydraulikkreislauf.

•

  Pumpen

  Hydraulikpumpen und Ersatzteile für Mobil-, Land-, Forst- und Industriemaschinen: Zahnrad-, Axialkolben-, Schrägachsen-, Flügelzellen- und Handpumpen.

  • Zahnradpumpen Ronzio und Hydreco der Gruppen 1 bis 4 und Innenzahnradpumpen;
  • Axialkolbenpumpen Kawasaki (K3V, K5V, K3VG, K3VLS, K7VG, K8V), Linde und Rexroth;
  • Schrägachsenpumpen Rexroth und Aber;
  • Flügelzellenpumpen B&C und Nachi, einfach, doppelt und dreifach;
  • Handpumpen, einfach- und doppeltwirkend, mit und ohne Tank;
  • Ersatzteile und Dichtungssätze nach Pumpenmodell.

  Um eine Pumpe zu ersetzen, ist der vollständige Code auf dem Typenschild der kürzeste Weg: Suchen Sie danach. Ohne Typenschild benötigen Sie den Pumpentyp, das Fördervolumen (cm³ pro Umdrehung), die Drehrichtung von der Welle aus gesehen, die Wellenart (konisch, verzahnt, zylindrisch mit Passfeder), den Befestigungsflansch und die Gewinde von Ein- und Ausgang.

  Der Fördervolumen-Rechner ermittelt das Fördervolumen einer Zahnradpumpe aus den Zahnradmaßen, und der Leistungsrechner gibt den nötigen Motor für Volumenstrom und Druck an.

•

  Antriebstechnik

  Teile zur Verbindung der Hydraulikpumpe mit E-Motor, Verbrennungsmotor oder Zapfwelle: Kupplungen, Pumpenträger, Übersetzungsgetriebe, Schaltkupplungen, Keilwellenbuchsen und Lagerböcke.

  • Elastische Kupplungen KTR ROTEX und BOWEX, TRASCO und OMT, mit Zahnkränzen in verschiedenen Härten;
  • Pumpenträger (Glocken), die die Pumpe am Motor befestigen;
  • Übersetzungsgetriebe und Kupplungen Oleodinamica Borelli für Zapfwellen;
  • Keilwellenbuchsen und -muffen DIN 5480, DIN 5482 und SAE und Lagerböcke.

  Um eine Pumpe an einen E-Motor zu montieren, brauchen Sie drei Teile: den Pumpenträger (verbindet Motor- und Pumpenflansch), die Kupplung (eine Nabe für jede Welle und der Zahnkranz dazwischen) und, falls nötig, eine Buchse. Nennen Sie Leistung und Baugröße des E-Motors (oder den Flansch), den Pumpenflanschtyp (zum Beispiel SAE A oder europäisch) und die Wellen auf beiden Seiten: Durchmesser und Passfeder oder Verzahnung und Norm.

  Die Härte des Zahnkranzes (Shore) ändert die Dämpfung: weichere Zahnkränze nehmen mehr Vibration auf, härtere übertragen mehr Drehmoment.

•

  Motoren

  Hydraulikmotoren, die Druck und Volumenstrom des Öls in Drehung umsetzen, hydraulische Lenkeinheiten und Federspeicherbremsen: M+S, Danfoss, Rexroth, Linde, Kawasaki, Ronzio und weitere.

  • Orbitalmotoren M+S Hydraulic der Baureihen MM, MP, MR, MRNA, MS, MT, MTM, MV und MVM, Danfoss-Motoren und Motoren mit Federspeicherbremse;
  • Kolbenmotoren M+S MAP, Rexroth A6VM, Linde und Kawasaki;
  • Zahnradmotoren Ronzio und Hydreco und Flügelzellenmotoren Vickers;
  • Orbitrol-Lenkeinheiten HKU(S) und Prioritätsventile PR für hydraulische Lenkungen;
  • Federspeicherbremsen M+S LB/LBS und Dichtungssätze.

  Die M+S-Orbitalmotoren sind mit den Danfoss-Motoren OMM bis OMV austauschbar: Wenn Ihre Maschine einen Danfoss hat, können Sie nach dem Danfoss-Modell suchen und finden die M+S-Entsprechung.

  So wählen Sie einen Orbitalmotor:

  • Baureihe: bestimmt Größe und maximales Drehmoment;
  • Schluckvolumen (cm³ pro Umdrehung): je größer, desto mehr Drehmoment und desto weniger Umdrehungen bei gleichem Volumenstrom;
  • Welle: zylindrisch, verzahnt oder konisch, und ihr Durchmesser;
  • Flansch und Lage der Ölanschlüsse (seitlich oder hinten), und ob eine Leckölleitung vorhanden ist.

  Der am alten Motor eingeprägte Code enthält diese Angaben. Auf der Seite jeder Baureihe stehen die verfügbaren Ausführungen mit dem Originalcode.

•

  Hydrospeicher

  Hydrospeicher Hydac und SAIP und Ersatzteile: Blasen- und Membranspeicher, Blasen und Membranen und Befestigungszubehör.

  Ein Hydrospeicher speichert Öl unter Druck, indem er Stickstoff hinter einer Blase oder Membran verdichtet, und dient zum Dämpfen von Stößen und Pulsationen, zum Halten des Drucks bei stehender Pumpe, zur Abdeckung von Verbrauchsspitzen und als Notreserve.

  • Blasenspeicher (Hydac SB330 und weitere): für größere Volumen und hohe Volumenströme;
  • SAIP-Speicher der Baureihen LA, LAV, SI und WA;
  • Ersatz-Blasen und -Membranen.

  Auswahl: das Volumen (in Litern), der maximale Betriebsdruck, das Anschlussgewinde zum Kreislauf und der Werkstoff von Blase oder Membran (NBR für Mineralöl). Für eine Ersatzblase geben Sie auch das Gewinde des Füllventils an (zum Beispiel M50x1,5 oder 7/8"-14 UNF).

  Achtung: Ein Hydrospeicher enthält auch bei stehender Maschine Stickstoff unter Druck. Entleeren Sie vor der Demontage Öl und Gas mit der geeigneten Ausrüstung. Gefüllt wird nur mit Stickstoff, niemals mit Luft oder Sauerstoff.

•

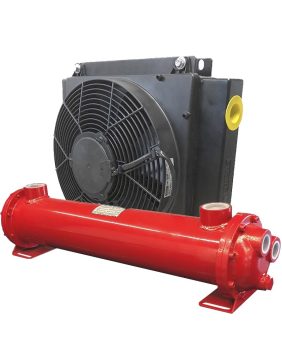

  Kühlung

  Kühler, um das Hydrauliköl auf der richtigen Temperatur zu halten. Heißes Öl verliert Viskosität, verschleißt die Dichtungen und senkt den Wirkungsgrad der Pumpen; die meisten Kreisläufe sollten unter etwa 60 °C arbeiten.

  • Luft-Öl-Kühlung: Kühler mit elektrischem oder hydraulischem Lüfter, wie die Bondioli & Pavesi A16 bis A65, für Mobilmaschinen und Aggregate ohne verfügbares Wasser;
  • Wasser-Öl-Kühlung: Platten- und Rohrbündelwärmetauscher Sesino und Bühler, kompakt und effizient, wenn Kühlwasser vorhanden ist;
  • Nebenstromkühlung: Einheiten mit eigener Pumpe, die das Tanköl unabhängig vom Hauptkreislauf kühlen;
  • Zubehör: Ersatzlüfter und Thermostate.

  Auswahl: Sie benötigen die abzuführende Leistung (in kW) und den Ölvolumenstrom durch den Kühler. Als Faustregel liegt die abzuführende Leistung bei 20 bis 30 % der installierten Leistung, der richtige Wert hängt aber von Maschine und Arbeitszyklus ab. Beim Luft-Öl-Kühler zählt auch die Umgebungslufttemperatur; beim Wasser-Öl-Kühler Temperatur und Volumenstrom des Wassers.

•

  Mini-Hydraulikaggregate

  Hydronit-Komponenten für kompakte Mini-Hydraulikaggregate, mit E-Motor, Pumpe, Block und Tank in einer Einheit: Motoren, Pumpen, Blöcke, Ventile, Tanks und Zubehör.

  Mini-Aggregate werden in Hebebühnen, Kipptoren, Pressen, Lkw-Kippern, Rampen und kleinen Maschinen eingesetzt. In diesem Bereich finden Sie:

  • Zentrale und modulare Blöcke sowie Distanzelemente;
  • Einschraubventile: Druckbegrenzung, Notbetätigung, kompensierte und nicht kompensierte Stromregler, Proportional- und Magnetventile, mit Spulen;
  • Motoren 12 und 24 V DC und Zubehör, wie Deckel und Befestigungshalter;
  • Saugfilter, Tanks, Stopfen und weiteres Zubehör.

  Zur Reparatur eines Aggregats ist der auf dem Block oder dem Etikett eingeprägte Code der beste Ausgangspunkt. Für Einschraubventile geben Sie das Patronengewinde (zum Beispiel 3/4-16 UNF), die Funktion und bei Magnetventilen die Spulenspannung an. Für ein neues Aggregat nennen Sie uns Volumenstrom, Druck, Motortyp (DC oder AC), Tankvolumen und Schaltplan; wir helfen bei der Auswahl der Teile.

  Siehe auch die NEM-Einschraubventile und die Eurofluid-Blöcke.

•

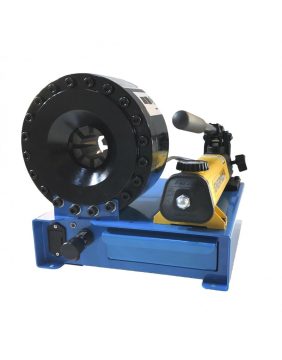

  Schlauchpressen

  Maschinen zum Verpressen von Hydraulikschläuchen in der Werkstatt oder vor Ort: Handmaschinen, die ohne Strom mit einer Handpumpe arbeiten, elektrische Werkstattmaschinen und eine Schlauchschneidemaschine.

  Mit einer Schlauchpresse stellen Sie die Schlauchleitung sofort her, ohne zu warten: Der Schlauch wird abgelängt, Armatur und Presshülse werden montiert, und die Maschine presst die Hülse mit dem richtigen Durchmesser auf den Schlauch. Das verwenden Werkstätten für Land- und Baumaschinen und Servicefahrzeuge.

  Auswahl:

  • Maximaler Schlauchdurchmesser, den die Maschine verpresst (zum Beispiel bis 1" oder bis 2"), und ob sie Schläuche mit vier und sechs Drahtlagen verpresst;
  • Antrieb: manuell (ohne Strom, für den Service vor Ort) oder elektrisch (schneller, für die Werkstatt);
  • Pressbacken: Jeder Presshülsendurchmesser benötigt einen Backensatz; prüfen Sie, dass die benötigten enthalten sind.

  Der endgültige Pressdurchmesser stammt aus der Tabelle des Armaturen- und Schlauchherstellers. Die Armaturen und Schläuche finden Sie im Bereich Schläuche und Armaturen. Wenn Sie keine Maschine benötigen, liefert der Schlauch nach Maß die Schlauchleitung fertig verpresst.

•

  Industrielle Verbrauchsmaterialien

  Verbrauchsmaterial für Montage und Wartung von Maschinen und Hydraulikkreisläufen, von Loxeal, Winkel und Tectane: Schraubensicherungen und Gewindedichtmittel, Flächendichtungen, Silikone und technische Sprays.

  • Schraubensicherungen mittel- und hochfest, damit Schrauben und Muttern sich durch Vibration nicht lösen;
  • Gewindedichtmittel und Hydraulikdichtmittel für Rohrgewinde;
  • Flächendichtungen, die Dichtungen auf bearbeiteten Flächen ersetzen;
  • Fügeklebstoffe, zum Befestigen von Lagern und Buchsen auf Wellen und in Gehäusen;
  • Silikone für Dichtungen;
  • Sprays: Industriereiniger, Bremsenreiniger, Mehrzweck, Kupfer, Kältespray und Lecksuchspray;
  • Kleine Werkzeuge, wie das Dichtungshaken-Set und Maßbänder.

  Anaerobe Sicherungs- und Dichtmittel härten unter Luftabschluss zwischen Metallteilen aus. Für eine gute Haftung müssen die Oberflächen sauber und trocken sein: Ein Reinigungsspray vor dem Auftragen macht den Unterschied. Hochfeste Schraubensicherung kann zum Lösen Wärme erfordern; verwenden Sie mittelfeste, wenn das Teil wieder gelöst werden muss.

  Achtung: An Gewinden, die über Konus, Dichtring oder O-Ring abdichten (BSP, JIC, ORFS, metrisch DIN), wird kein Gewindedichtmittel verwendet: Die Abdichtung erfolgt durch die Verbindung selbst.

  Siehe auch Klebstoffe und Silikone.

•

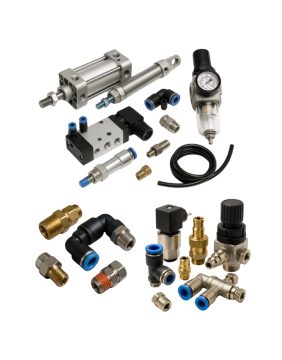

  Pneumatik - Restposten

  Pneumatik-Restposten: Zylinder, Ventile, Magnetventile, Schaltgeräte, Druckluftaufbereitung, Verschraubungen, Schalldämpfer und Schläuche, von Aircomp, Aignep, E.MC und AirTAC.

  Sie sind gegliedert in Zylinder, Zylinder- und Dichtungssätze, Zylinderzubehör, Wege- und Magnetventile, Hand- und mechanisch betätigte Ventile, Schaltgeräte, Spulen und Stecker, Magnetventile für Fluide, Druckluftaufbereitung, Steckverschraubungen, Messing- und Klemmringverschraubungen, Drosselrückschlagventile, Schalldämpfer und Schläuche. Prüfen Sie das Gewinde (G oder R), den Schlauchdurchmesser und bei Magnetventilen die Spulenspannung.
