Schläuche

Unterkategorien

•

  Hydraulikschlauch

  Hydraulikschlauch als Meterware für Nieder-, Mittel- und Hochdruck, Rücklaufschlauch 2TE und Thermoplastschlauch R7, einfach und als Zwillingsschlauch.

  Ein Schlauch wird nach drei Angaben gewählt: dem Innendurchmesser (DN), dem Betriebsdruck des Kreislaufs einschließlich Druckspitzen und der auf dem Schlauch aufgedruckten Norm (1SN, 2SN, 4SH...), die Druck und Art der Verstärkung angibt. Der Durchmesserrechner hilft, den DN für den Volumenstrom zu wählen.

  • Hydraulikschlauch mit Drahtverstärkung, in allen Größen, für Druck- und Rücklaufleitungen;
  • 2TE: mit Textilverstärkung, für Rücklauf- und Leckölleitungen mit niedrigem Druck;
  • R7: Thermoplastschlauch, leichter und flexibler; die Zwillingsausführung vereint zwei Leitungen nebeneinander.

  Die Armatur muss zum Schlauch passen: Siehe Pressarmaturen oder bestellen Sie eine Schlauchleitung nach Maß, bereits verpresst mit den Armaturen und der Länge Ihrer Wahl.

  Technischer Leitfaden: Wie wählt man einen Hydraulikschlauch

•

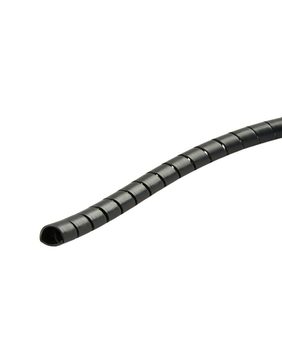

  Schlauchschutz

  Schlauchschutz von Smart Protections für Hydraulikschläuche: Kunststoff-Spiralschutz Kovertec HD, gelber Spiralschutz, Stahl-Federschutz und Textil-Schutzschlauch Texlite.

  Der Schutz verhindert, dass der Schlauch durch Reibung am Rahmen, an anderen Schläuchen oder an Kanten verschleißt. Ein scheuernder Schlauch verliert erst die Außendecke, dann die Verstärkung, und platzt schließlich.

  • Kunststoff-Spiralschutz (Kovertec HD, gelb): wird um den bereits montierten Schlauch gewickelt und dient auch zum Bündeln mehrerer Schläuche;
  • Stahl-Federschutz: gegen Schläge, Quetschen und enge Biegungen;
  • Textil-Schutzschlauch (Texlite): wird vor dem Verpressen der zweiten Armatur über den Schlauch gezogen und schützt vor Abrieb.

  Wählen Sie den Schutz nach dem Außendurchmesser des Schlauchs, der sich je nach Norm und Innendurchmesser ändert.

•

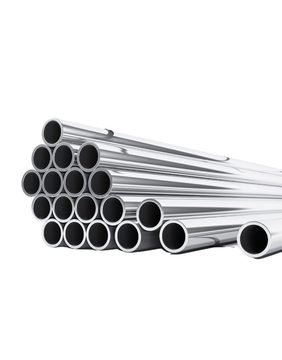

  Stahlrohr

  Nahtloses verzinktes Stahlrohr für starre Hydraulikleitungen.

  Das Stahlrohr wird für feste Leitungen verwendet, bei denen es keine Bewegung zwischen den Teilen gibt. Es wird mit metrischen Verschraubungen DIN 2353 mit Schneidring verbunden, die nach dem Außendurchmesser des Rohrs gewählt werden. Prüfen Sie Außendurchmesser und Wandstärke für den Kreislaufdruck und befestigen Sie das Rohr mit Schellen, damit es nicht vibriert.

•

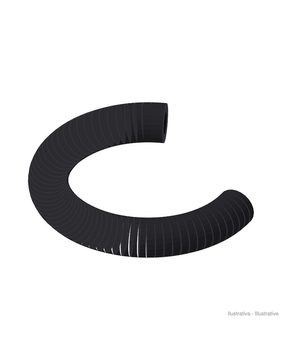

  Saugschlauch

  Saugschlauch mit Spirale, undurchsichtig und transparent.

  Der Saugschlauch verbindet den Tank mit dem Pumpeneingang. Er arbeitet im Unterdruck und hat daher eine Spirale, die ihn am Zusammenfallen hindert. Die transparente Ausführung lässt Öl und Luftblasen erkennen. Wählen Sie einen Durchmesser gleich oder größer als der Pumpeneingang: Eine zu enge Saugleitung lässt die Pumpe kavitieren und laut werden. Befestigen Sie die Enden mit Schellen.

•

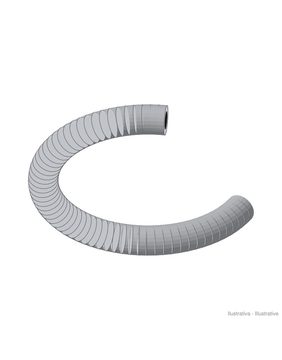

  Sonstige Schläuche

  Zwillingsschlauch R8 in 3/8" und 5/16", Luftschlauch 15/20 bar und PTFE-Schlauch mit Edelstahlgeflecht, glatt und gewellt.

  Diese Schläuche sind für Einsätze außerhalb der normalen Hydraulikleitung. Der Zwillingsschlauch vereint zwei Leitungen nebeneinander, sodass Vor- und Rücklauf in einem Schlauch verlaufen. Der PTFE-Schlauch mit Edelstahlgeflecht hält höhere Temperaturen und Fluide aus, die Gummi angreifen; die gewellte Ausführung erlaubt engere Biegeradien. Der Luftschlauch ist für Druckluft, nicht für Hydrauliköl. Für normalen Hydraulikschlauch siehe Hydraulikschlauch.
