Druckbegrenzungsventile

Das Druckbegrenzungsventil schützt den Kreislauf: Erreicht der Druck den eingestellten Wert, öffnet es und leitet das Öl zum Tank. Es ist in jedem Hydraulikaggregat vorhanden. Ohne es kann eine Überlast Schläuche, Pumpen oder Zylinder zum Platzen bringen.…

Ler mais

Unterkategorien

  • Druckbegrenzungsventile für Leitungseinbau

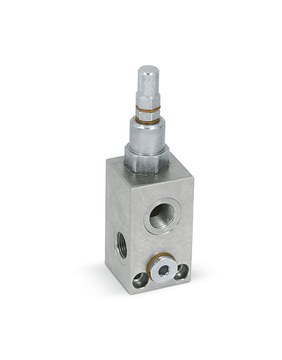

    Druckbegrenzungsventile für Leitungseinbau

    Druckbegrenzungsventile für den Leitungseinbau mit Gewindeanschlüssen: Oleodinamica Marchesini und Eurofluid.

    • VMP, VMP L, VMPC (20, 35, 80) und VMPD/VMPDI: direktgesteuerte Druckbegrenzungsventile für kleine und mittlere Volumenströme;
    • VMPP: vorgesteuert, für größere Volumenströme (zum Beispiel 3/4", 50-400 bar, mit Handrad);
    • VAU und VAUAC: Schockventile, die Hydraulikmotoren beim Anfahren und Bremsen vor Druckspitzen schützen, auch in einer Ausführung für Danfoss-Motoren;
    • Eurofluid EVL5, direktgesteuert (80-270 bar).

    Auswahl nach Gewinde, Volumenstrom und Einstellbereich, sodass der gewünschte Druck in der Mitte des Bereichs liegt. Stellen Sie immer mit einem Manometer im Kreislauf ein. Siehe auch Druckbegrenzungsventile.

    Technischer Leitfaden: Wie wählt man ein Hydraulikventil

  • Druckbegrenzungsventile CETOP

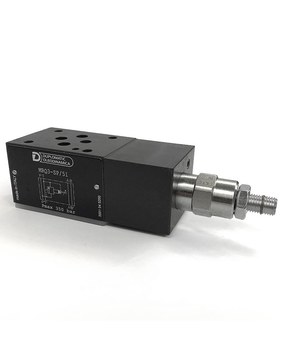

    Druckbegrenzungsventile CETOP

    Druckbegrenzungsventile für Plattenaufbau CETOP (ISO 4401), einschließlich Zwischenplattenventile, von Duplomatic und Eurofluid.

    • Zwischenplattenventile, die zwischen Anschlussplatte und Magnetventil montiert werden: Duplomatic MRQ (NG6), PRM3-PT, MCD4, PRM5-PT und PRM5-AT/BT (NG10) sowie Eurofluid EVM NG6 (zum Beispiel P-T, B-T, mit Bereichen 5-50 und 30-100 bar);
    • Plattenaufbau: vorgesteuertes Druckbegrenzungsventil Duplomatic RQ und Teile für das RQM, Druckbegrenzungsventil mit Handrad PLK08;
    • Proportional: PDE3 und PRE/PRED.

    Beim Zwischenplattenventil geben die Buchstaben an, in welcher Leitung es wirkt (P-T, A-T, B-T). Auswahl nach Nenngröße NG, Leitung, Einstellbereich und Art der Einstellung. Siehe auch Druckbegrenzungsventile.

    Technischer Leitfaden: Wie wählt man ein Hydraulikventil

  • Druckbegrenzungs-Einschraubventile

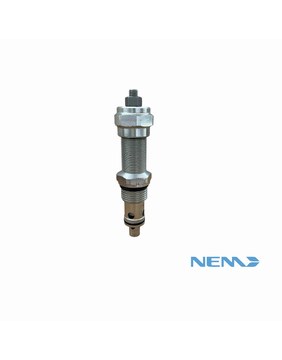

    Druckbegrenzungs-Einschraubventile

    Einschraub-Druckbegrenzungsventile zum Einbau in Blöcke, direktgesteuert und vorgesteuert: NEM, Argo-Hytos, Duplomatic, Oleodinamica Marchesini, Hydac und Eurofluid.

    Es gibt direktgesteuerte und vorgesteuerte Patronen von NEM und Argo-Hytos, Marchesini VC0200/350 (mit und ohne Handrad), Hydac DB4E-01X-350V, Eurofluid VS und VSP-150-2F (10-210 bar), ein Einschraub-Druckbegrenzungsventil von Duplomatic und ein Proportional-Druckventil 24 V.

    Die Patrone wird nach dem Einbauraum des Blocks (jede Marke und Größe hat ihren eigenen), dem Volumenstrom und dem Einstellbereich gewählt. Eine Patrone einer anderen Marke passt nur, wenn der Einbauraum gleich ist. Gehäuse für Patronen finden Sie unter Blöcke und Anschlussplatten.

    Technischer Leitfaden: Wie wählt man ein Hydraulikventil

Aktive Filter

Zum Seitenanfang

Das Druckbegrenzungsventil schützt den Kreislauf: Erreicht der Druck den eingestellten Wert, öffnet es und leitet das Öl zum Tank. Es ist in jedem Hydraulikaggregat vorhanden.

Ohne es kann eine Überlast Schläuche, Pumpen oder Zylinder zum Platzen bringen.

Direktgesteuerte Ventile reagieren schnell und sind einfach; vorgesteuerte verkraften größere Volumenströme mit weniger Druckschwankung. Die Schockventile (VAU) schützen Hydraulikmotoren beim Bremsen vor Druckspitzen.

Auswahl: der maximale Volumenstrom, der Einstellbereich (zum Beispiel 50 bis 350 bar; wählen Sie einen Bereich, in dem der gewünschte Druck in der Mitte liegt), das Gewinde oder die Einbauart und die Art der Einstellung (Schraube, Handrad oder proportional). Stellen Sie das Ventil nach der Montage mit einem Manometer im Kreislauf ein, nie blind.

Technischer Leitfaden: Wie wählt man ein Hydraulikventil
