Wegeventile

Unterkategorien

•

  NG4 (CETOP 2)

  Wegeventile NG4 (CETOP 2), Lochbild ISO 4401-02: Magnetventile Duplomatic DL2, Vickers DG4V-2 und Argo-Hytos RPE3.

  Die NG4 (CETOP 2) ist die kleinste Größe der Plattenaufbauventile, für kleine Volumenströme und kompakte Blöcke. Das Lochbild ist genormt, daher passt das Ventil auf eine NG4-Platte einer anderen Marke; prüfen Sie stets den Schieber (das Schaltbild jeder Stellung), Spannung und Stromart der Spule und die Handbetätigung. Der Code auf dem Typenschild des alten Ventils gibt all das an. Ersatzspulen finden Sie unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  NG6 (CETOP 3)

  Die Ventile NG6 (CETOP 3), auch D03 genannt, werden auf eine Anschlussplatte mit dem Lochbild ISO 4401-03 montiert. Sie sind die am häufigsten verwendeten Plattenventile in kleinen und mittleren Aggregaten.

  Sie eignen sich je nach Modell für Volumenströme bis etwa 60 bis 80 l/min. Hier finden Sie:

  • Magnet-Wegeventile Duplomatic DS3, mit den verschiedenen Schiebern (zum Beispiel S2, S3, RK, 23TB) und Spulen für Gleich- und Wechselstrom, und das DS3M mit Schieberüberwachung;
  • Hydraulisch (DSC3) und pneumatisch (DSA3) betätigte Ventile, Magnetventile Vickers DG4V-3 und Argo-Hytos RPE3 und das selbstumschaltende Ventil DSB3;
  • Zwischenplattenventile NG6 (Sandwich), wie das MDS3 und die Eurofluid-Zwischenplatte EREM, die zwischen Anschlussplatte und Magnetventil gestapelt werden.

  Auswahl: (1) der Schieber, also was das Ventil in jeder Stellung tut (siehe Symbol auf dem Typenschild oder im Datenblatt); (2) Spannung und Stromart der Spule; (3) die Betätigungsart (mit oder ohne Handnotbetätigung). Der Code auf dem Typenschild des alten Ventils sagt all das: Suchen Sie danach.

  Um die Entsprechung einer anderen Marke zu finden, sehen Sie die Seite der Entsprechungen von NG6-Ventilen. Ersatzspulen finden Sie unter Spulen und Anschlussplatten und Blöcke unter Blöcke und Anschlussplatten.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  NG10 (CETOP 5)

  Die Ventile NG10 (CETOP 5), auch D05 genannt, werden auf eine Anschlussplatte mit dem genormten Lochbild ISO 4401-05 montiert. Sie sind für größere Volumenströme als NG6 (CETOP 3) gedacht, in Aggregaten und Maschinen mittlerer Leistung.

  Hier finden Sie die Magnet-Wegeventile Duplomatic DS5, mit den verschiedenen Schiebern und Spulen für Gleich- und Wechselstrom, das DS5M mit Schieberüberwachung, die vorgesteuerten Magnetventile DSP5 und das selbstumschaltende Ventil DSB5. Die Proportionalventile DSE5 finden Sie unter Proportionalventile CETOP.

  Auswahl:

  • der Schieber: das Anschlussschema in jeder Stellung (geschlossene Mitte, offen, Tandem…), auf dem Typenschild angegeben;
  • die Spule: Spannung (12 V, 24 V DC, 110 oder 230 V AC) und Steckertyp;
  • maximaler Volumenstrom und Druck des Kreislaufs;
  • bei vorgesteuerten Ventilen, ob Steuerölzufuhr und Leckölabfuhr intern oder extern sind.

  Das Lochbild ist genormt: Ein NG10 (CETOP 5) einer anderen Marke passt auf dieselbe Platte, prüfen Sie aber immer den Schieber. Der am alten Ventil eingeprägte Code ist der kürzeste Weg: Suchen Sie danach im Suchfeld. Ersatzspulen finden Sie unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  NG16 (CETOP 7)

  Wegeventile NG16 (CETOP 7), Lochbild ISO 4401-07: vorgesteuerte Magnetventile Duplomatic DSP7 und das Ventil DSP7-10-C.

  In dieser Größe bewegt die Spule den Hauptschieber nicht direkt: Sie betätigt ein kleines Vorsteuerventil, das mit dem Öldruck den großen Schieber verschiebt. Prüfen Sie daher neben Schieber und Spulenspannung, ob die Vorsteuerung intern oder extern ist, ob die Leckölabführung intern oder extern ist, und den Mindest-Steuerdruck. Der Code auf dem Typenschild des alten Ventils gibt all das an: Suchen Sie danach. Spulen finden Sie unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  NG25 (CETOP 8)

  Wegeventile NG25 (CETOP 8), Lochbild ISO 4401-08: vorgesteuerte Magnetventile Duplomatic DSP8 / E5P4.

  In dieser Größe bewegt die Spule den Hauptschieber nicht direkt: Sie betätigt ein kleines Vorsteuerventil, das mit dem Öldruck den großen Schieber verschiebt. Prüfen Sie daher neben Schieber und Spulenspannung, ob die Vorsteuerung intern oder extern ist, ob die Leckölabführung intern oder extern ist, und den Mindest-Steuerdruck. Der Code auf dem Typenschild des alten Ventils gibt all das an: Suchen Sie danach. Spulen finden Sie unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  NG32 (CETOP 10)

  Wegeventile NG32 (CETOP 10), Lochbild ISO 4401-10: vorgesteuerte Magnetventile Duplomatic DSP10.

  In dieser Größe bewegt die Spule den Hauptschieber nicht direkt: Sie betätigt ein kleines Vorsteuerventil, das mit dem Öldruck den großen Schieber verschiebt. Prüfen Sie daher neben Schieber und Spulenspannung, ob die Vorsteuerung intern oder extern ist, ob die Leckölabführung intern oder extern ist, und den Mindest-Steuerdruck. Der Code auf dem Typenschild des alten Ventils gibt all das an: Suchen Sie danach. Spulen finden Sie unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  Wege-Einschraubventile

  Einschraub-Magnetwegeventile NEM und Argo-Hytos zum Einbau in Blöcke: 2/2, 3/2, 4/2 und 4/3, in Sitz- und Schieberausführung. Auswahl nach Einbauraum.

  Die Patrone wird in einen genormten Einbauraum des Blocks geschraubt (zum Beispiel CAV10-4), und die Spule wird darauf montiert. Die Sitzventile (2/2 direktgesteuert, vorgesteuert und mit Doppelsitz) schließen praktisch leckagefrei und dienen zum Halten einer Last; die Schieberventile (2/2, 4/2, 4/3) ermöglichen Mehrwegeschaltungen mit einer geringen inneren Leckage. Argo-Hytos bietet die Baureihen SD1E, SD2E und SD3E; außerdem gibt es ein festes Wegeventil NEM CAV10-4.

  Zur Auswahl: Einbauraum, Funktion (Anzahl der Wege und Stellungen, stromlos offen oder geschlossen), Volumenstrom und Spulenspannung. Gehäuse und Blöcke für Patronen finden Sie unter Blöcke und Anschlussplatten und die Spulen unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

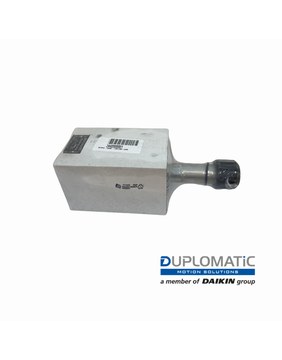

  Wegeventile für Leitungseinbau

  Wegeventile für den Leitungseinbau mit Gewindeanschlüssen: 6-Wege-Ventile Duplomatic BFD06 3/8" und BFD10 1/2", ohne Spulen.

  Das 6-Wege-Ventil leitet das Öl eines Ausgangs auf zwei Kreisläufe um, zum Beispiel um zwei Funktionen mit einem einzigen Hebel eines Traktors oder Krans zu steuern. Es wird direkt in die Rohrleitung eingebaut, ohne Platte. Die Spulen werden separat verkauft: Prüfen Sie die Spannung unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil
