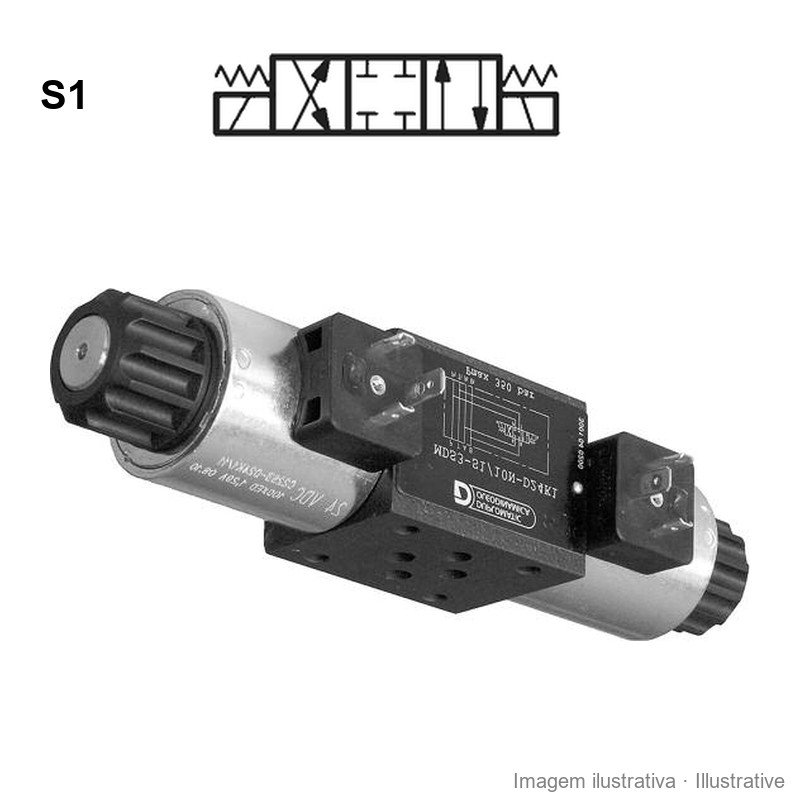

Zwischenplatten-Magnetventil Duplomatic MDS3 (NG6)

Name: Zwischenplatten-Magnetventil Duplomatic MDS3 (NG6)
Brand: Duplomatic
Availability: InStock

386,49 €

Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(314.22 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Zwischenplatten-Magnetventil (Sandwich) Duplomatic MDS3, NG6 (CETOP 3), zum Umschalten von Leitungen oder Wählen von Drücken innerhalb eines Ventilstapels. Bis 350 bar und 50 l/min.

Betätigung: 2 Spulen, 3 Stellungen (4/3)

Schaltbild: S1

Strom: DC

Spannung: 24 V

Extras: Keine

Menge

Nur noch wenige Teile verfügbar

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.MDS3S1D24

314,22 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Technischer Leitfaden: Hydraulikventil wählen: Typen, Einbau, Spulen und Volumenstrom

Das MDS3 ist ein Schalt-Magnetventil im Modulformat: die Durchgänge P, T, A und B gehen durch das Gehäuse, daher wird es als Zwischenplatte mit den anderen Modulventilen ISO 4401-03, NG6 (CETOP 3), montiert. Es dient zum Umleiten von Volumenströmen oder zur Wahl zwischen Druckwerten ohne zusätzliche Verrohrung.

Druck: 350 bar an P, A und B; an T 210 bar mit DC-Spulen und 140 bar mit AC-Spulen
Maximaler Volumenstrom: 50 l/min
S1: zwei Spulen, drei Stellungen
SA1 und RSA1: eine Spule, zwei Stellungen
Spulen mit Stecker DIN 43650

Verfügbare Optionen: MDS3-S1 und MDS3-RSA1 mit 24 V DC und MDS3-SA1 mit 110 V AC. Prüfen Sie vor der Bestellung Schema und Spannung.

Quelle: technischer Katalog Duplomatic MDS3, Version 41 251/116 ED.
