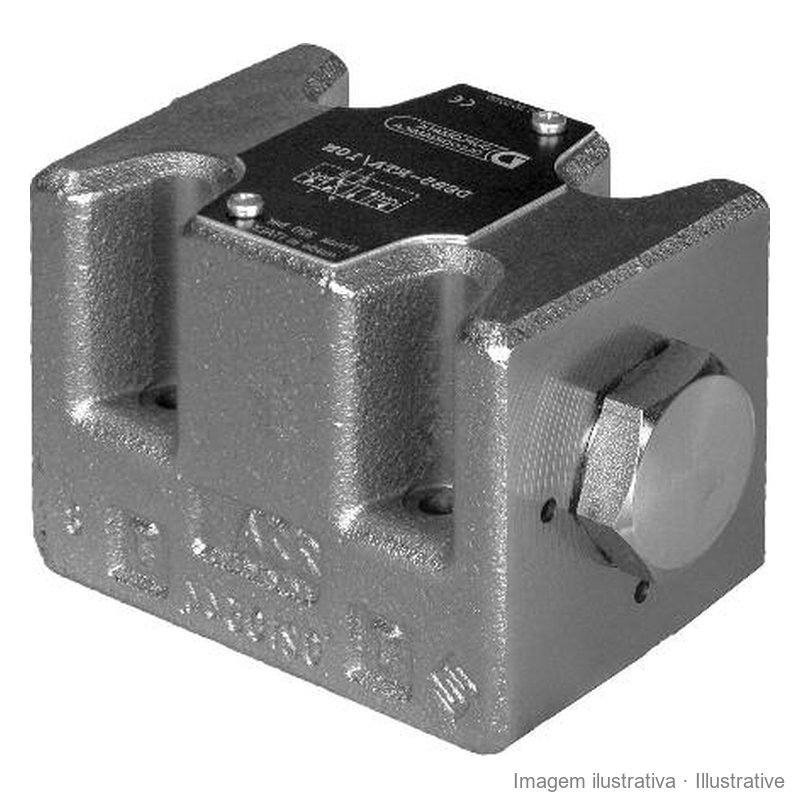

Automatisches Umsteuerventil Duplomatic DSB3-RTA/10N (NG6)

Name: Automatisches Umsteuerventil Duplomatic DSB3-RTA/10N (NG6)
Brand: Duplomatic
SKU: D.DSB3RTA
Price: 355.97 EUR
Availability: InStock

355,97 €

Preis inkl. gesetzlicher MwSt.

(289.41 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Wegeventil Duplomatic DSB3-RTA, NG6 (CETOP 3), das die Strömungsrichtung selbsttätig umkehrt, wenn der Zylinder das Hubende erreicht. Bis 350 bar und 30 l/min.

Menge

Nur noch wenige Teile verfügbar

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.DSB3RTA

289,41 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Technischer Leitfaden: Hydraulikventil wählen: Typen, Einbau, Spulen und Volumenstrom

Das DSB3-RTA ist ein Wegeventil mit selbsttätig umsteuerndem Schieber, als Plattenventil ISO 4401-03, NG6 (CETOP 3). Bleibt der Volumenstrom in der Leitung A oder B aus, zum Beispiel wenn der Zylinder die Endlage erreicht, kehrt das Ventil die Ölrichtung um, unabhängig vom Druck. So führt der Zylinder eine kontinuierliche Hin- und Herbewegung ohne elektrische Steuerung aus.

Maximaldruck an P: 350 bar; minimaler Betriebsdruck: 50 bar
Volumenstrom: von 3 bis 30 l/min
Flächenverhältnis des Zylinders zwischen 1:1,25 und 1:2; Duplomatic empfiehlt, A an die Kolbenseite anzuschließen
Dichtungen NBR (N), Baureihe 10, Oberfläche Zink-Nickel

Zum Einstellen des Druckbegrenzungsventils des Kreislaufs muss die automatische Umsteuerung abgeschaltet sein (Absperrventil geschlossen). Das technische Datenblatt als PDF ist in den Anhängen.

Quelle: technischer Katalog Duplomatic DSB, Version 41 640/115 ED.
