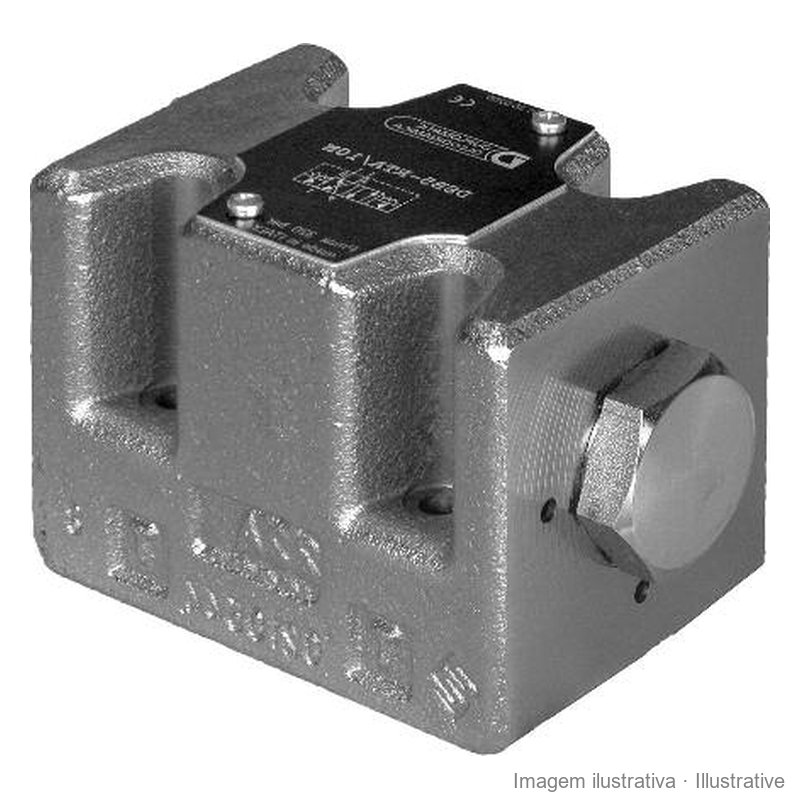

Válvula de inversão automática Duplomatic DSB3-RTA/10N (NG6)
355,97 €
Valor incluindo IVA à taxa legal
(289.41 € Sem IVA. Acresce IVA à taxa legal.)
Válvula direcional Duplomatic DSB3-RTA, NG6 (CETOP 3), que inverte sozinha o sentido do caudal quando o cilindro chega ao fim de curso. Até 350 bar e 30 l/min.
A DSB3-RTA é uma válvula direcional com carreto de inversão automática, montada em placa ISO 4401-03, NG6 (CETOP 3). Quando o caudal pára na linha A ou B, por exemplo quando o cilindro chega ao fim do curso, a válvula troca o sentido do óleo, independentemente da pressão. Assim o cilindro faz um movimento de vaivém contínuo sem comando elétrico.
- Pressão máxima em P: 350 bar; pressão mínima de funcionamento: 50 bar
- Caudal: de 3 a 30 l/min
- Relação de áreas do cilindro entre 1:1,25 e 1:2; a Duplomatic recomenda ligar A à câmara do lado do êmbolo
- Vedantes NBR (N), série 10, acabamento zinco-níquel
Para afinar a limitadora de pressão do circuito, a inversão automática tem de estar desligada (válvula de corte fechada). A ficha técnica em PDF está nos anexos.
Fonte: catálogo técnico Duplomatic DSB, versão 41 640/115 ED.
D.DSB3RTA
Ficha técnica
- Interface CETOP
- NG6 (CETOP 3)
Referências específicas
- Código de barras interno
- 2200111689912
