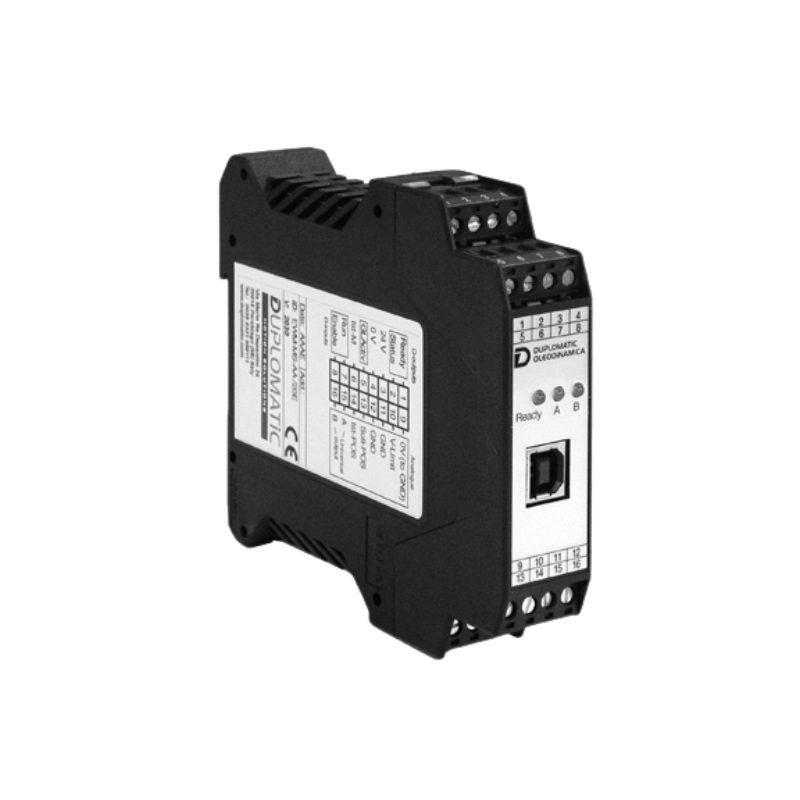

Carta de sincronismo Duplomatic EWM-MS-AA/20M2

A EWM-MS-AA é uma carta digital da Duplomatic, em calha DIN EN 50022, para controlar o curso e sincronizar cilindros ou outros eixos hidráulicos em malha fechada. Cada carta comanda um eixo: para sincronizar dois cilindros são precisas duas cartas. Trabalha em mestre-mestre (até 2 eixos) ou mestre-escravo (até 6 eixos), com dois modos de posicionamento, SDD e NC.

A versão M2 tem o amplificador de potência integrado e comanda diretamente as duas bobines (A e B) de uma válvula proporcional, com corrente de 0,5 a 2,6 A, e vigia as bobines. A posição desejada, a realimentação do sensor e a velocidade entram em 0-10 V ou 4-20 mA. A carta deteta cabo cortado, erro de posição e falha do sensor, e tem as saídas READY e STATUS.

• Alimentação: 12 a 30 V DC (fusível externo de 3 A na M2)
• Configuração só por software (EWMPC/20), pela porta USB
• Caixa de 120 x 99 x 46 mm, bornes de aperto, IP20
• Temperatura de trabalho: -20 a +60 °C

Fonte: catálogo técnico Duplomatic EWM-MS-AA série 21, versão 89 450/117 ED.
