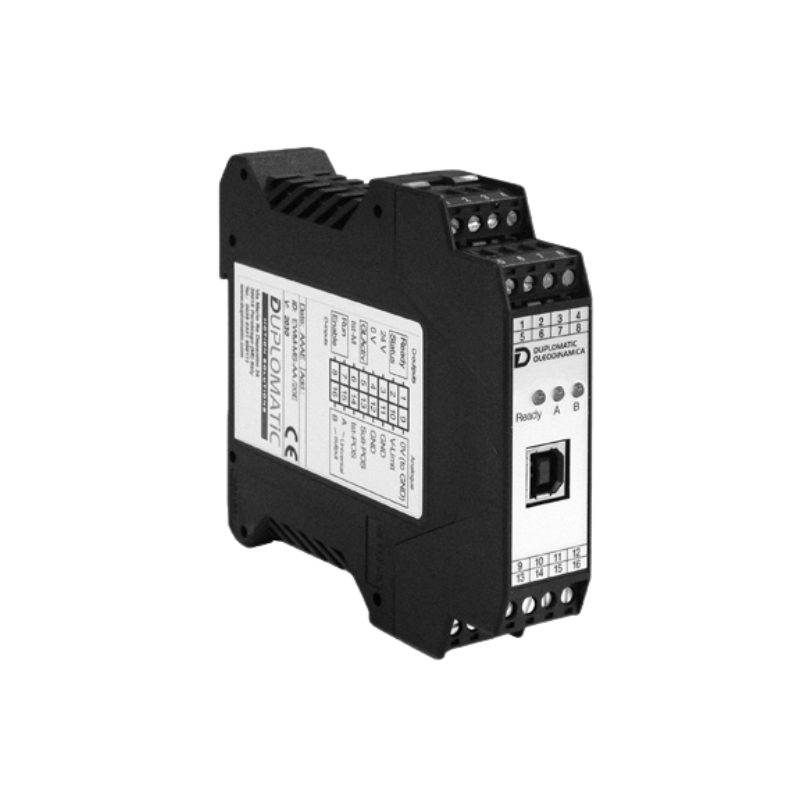

Synchronisationskarte Duplomatic EWM-MS-AA/20M2

Die EWM-MS-AA ist eine digitale Karte von Duplomatic, auf Hutschiene DIN EN 50022, zur Hubregelung und Synchronisierung von Zylindern oder anderen hydraulischen Achsen im geschlossenen Regelkreis. Jede Karte steuert eine Achse: zur Synchronisierung von zwei Zylindern werden zwei Karten benötigt. Sie arbeitet im Master-Master-Betrieb (bis 2 Achsen) oder Master-Slave-Betrieb (bis 6 Achsen), mit zwei Positionierarten, SDD und NC.

Die Ausführung M2 hat den Leistungsverstärker integriert und steuert direkt die beiden Spulen (A und B) eines Proportionalventils, mit Strom von 0,5 bis 2,6 A, und überwacht die Spulen. Sollposition, Sensorrückmeldung und Geschwindigkeit gehen als 0-10 V oder 4-20 mA ein. Die Karte erkennt Kabelbruch, Positionsfehler und Sensorausfall und hat die Ausgänge READY und STATUS.

• Versorgung: 12 bis 30 V DC (externe Sicherung 3 A bei der M2)
• Konfiguration ausschließlich per Software (EWMPC/20), über den USB-Anschluss
• Gehäuse 120 x 99 x 46 mm, Schraubklemmen, IP20
• Betriebstemperatur: -20 bis +60 °C

Quelle: technischer Katalog Duplomatic EWM-MS-AA Baureihe 21, Version 89 450/117 ED.
