Rückschlagventile

Das Rückschlagventil lässt Öl in eine Richtung durch und sperrt es in der anderen. Es dient dazu, den Druck in einem Kreislaufzweig zu halten, den Rückfluss durch die Pumpe zu verhindern oder einen Zylinder zu blockieren. Rückschlagventile CETOP: entsperrbare…

Ler mais

Unterkategorien

  • Rückschlagventile für Leitungseinbau
    Rückschlagventile für Leitungseinbau

    Rückschlagventile für den Leitungseinbau mit Gewindeanschlüssen: einfach, entsperrbar, gekreuzt und Leitungsbruchsicherungen, von Oleodinamica Marchesini, Tognella, VOSS und Duplomatic.

    • Einfache Rückschlagventile: Marchesini VU und VU MM, RHD, RHV 8LR, Duplomatic VD3 und Tognella FT-257 und FT-2260 von 1/4" bis 3/4";
    • Entsperrbare Rückschlagventile: einfach VBPSE und VBPSL und doppelt VBPDE, in verschiedenen Ausführungen (A, FL, RUB), VBL/3 und Tognella FT257/7;
    • Gekreuztes Rückschlagventil, das beide Leitungen eines Motors oder Zylinders sperrt;
    • Leitungsbruchsicherungen VUBA und VUBR, die schließen, wenn ein Schlauch platzt.

    Auswahl nach Gewinde, Volumenstrom und Höchstdruck, bei entsperrbaren Ventilen nach dem Entsperrverhältnis. Die FL-Ausführungen werden direkt am Zylinder montiert. Zur Steuerung des Absenkens von Lasten siehe Senkbremsventile.

    Technischer Leitfaden: Wie wählt man ein Hydraulikventil

  • Rückschlagventile CETOP

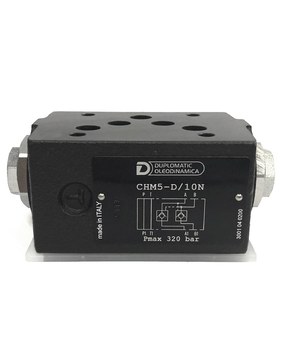

    Rückschlagventile CETOP

    Rückschlagventile für Plattenaufbau CETOP (ISO 4401), einschließlich Zwischenplattenventile: Duplomatic und Eurofluid, in NG6 (CETOP 3) und NG10 (CETOP 5).

    • Entsperrbare Rückschlagventile Duplomatic MVPP und CHM3 (NG6) und CHM5 (NG10), in Leitung A (SA), Leitung B (SB) oder doppelt (D);
    • Rückschlagventil A+B MVJ3 (NG10) und Rückschlagventil mit Drossel MVR im Anschluss P;
    • Rückschlag-Zwischenplatte Eurofluid ERM NG6.

    Das Zwischenplattenventil wird zwischen Anschlussplatte und Magnetventil montiert und hält den Zylinder bei unbetätigtem Magnetventil fest. Die doppelte Ausführung (D) sperrt beide Leitungen. Damit das entsperrbare Rückschlagventil sicher schließt, muss das Magnetventil in Mittelstellung A und B mit dem Tank verbinden. Siehe auch Rückschlagventile.

    Technischer Leitfaden: Wie wählt man ein Hydraulikventil

  • Rückschlag-Einschraubventile

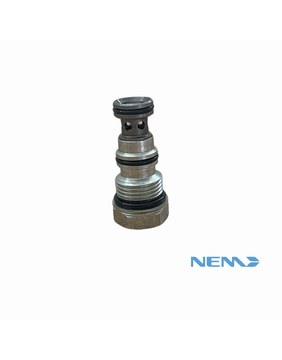

    Rückschlag-Einschraubventile

    Einschraub-Rückschlagventile zum Einbau in Blöcke: NEM, Duplomatic VR2-I3/32 und VR5-I3/32 und Einbau-Rückschlagventil Tognella FT 267/6 M33x2. Auswahl nach Einbauraum.

    Die Rückschlagpatrone wird in den Einbauraum des Blocks geschraubt und lässt das Öl nur in einer Richtung durch; das Einbau-Rückschlagventil wird in eine Gewindebohrung eingesetzt. Prüfen Sie zur Auswahl Einbauraum oder Gewinde (zum Beispiel M33x2), Volumenstrom und Öffnungsdruck. Gehäuse für Patronen finden Sie unter Blöcke und Anschlussplatten.

    Technischer Leitfaden: Wie wählt man ein Hydraulikventil

Aktive Filter

Zum Seitenanfang

Das Rückschlagventil lässt Öl in eine Richtung durch und sperrt es in der anderen. Es dient dazu, den Druck in einem Kreislaufzweig zu halten, den Rückfluss durch die Pumpe zu verhindern oder einen Zylinder zu blockieren.

Das entsperrbare Rückschlagventil blockiert den Zylinder und lässt das Öl erst zurück, wenn es Steuerdruck von der anderen Leitung erhält. Es hält eine Last ohne Absinken, steuert aber nicht das Absenken: Für ziehende Lasten wie Kräne und Ausleger verwenden Sie ein Senkbremsventil. Das doppelt entsperrbare (VBPDE) blockiert beide Zylinderkammern.

Das Leitungsbruchventil schließt, wenn der Volumenstrom plötzlich einen Wert überschreitet, zum Beispiel wenn ein Schlauch platzt.

Auswahl nach Volumenstrom, Maximaldruck und Gewinde; bei entsperrbaren Ventilen nach dem Steuerverhältnis.
