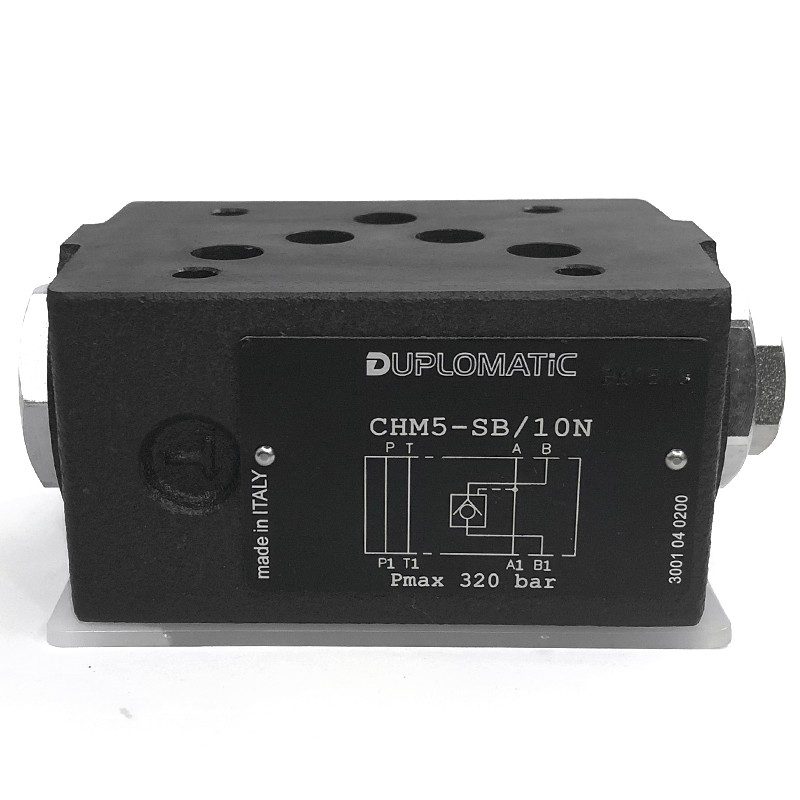

Entsperrbares Zwischenplatten-Rückschlagventil NG10 (CETOP 5) Duplomatic CHM5-SB, in Leitung B
288,17 €
Preis inkl. gesetzlicher MwSt.
Lieferzeit je nach Zielland.
(234.29 € Ohne MwSt. Es gilt die gesetzliche MwSt.)
Entsperrbares Rückschlagventil Duplomatic CHM5-SB, Zwischenplatte NG10 (CETOP 5), hält den Antrieb nur in Leitung B, bis 320 bar und 120 l/min.
Dies ist die Ausführung des CHM5 mit dem Rückschlagventil in der Leitung B. Es wird unter dem Magnetventil NG10 (CETOP 5, ISO 4401-05) montiert: das Öl bleibt auf der B-Seite des Zylinders eingeschlossen, bis der Druck in der Leitung A das Rückschlagventil über die Vorsteuerung öffnet. Die Leitung A ist frei.
- Maximaldruck: 320 bar
- Maximaler Volumenstrom: 120 l/min
- Vorsteuerverhältnis: 2,3:1; Dekompressionsverhältnis: 14,9:1
- Öffnungsdruck des Rückschlagventils: 2 bar
- Gewicht: 1,9 kg
Die Vorentlastung verhindert den Ruck beim Öffnen. Wirkt die Last auf beiden Seiten, wählen Sie das CHM5-D.
Quelle: technischer Katalog Duplomatic CHM5, Version 65 360/110 ED.
D.CHM5SB
Technische Daten
- Druck
- ≤ 320 bar
- Volumenstrom
- ≤ 120 L/min
- CETOP-Anschlussbild
- NG10 (CETOP 5)
Besondere Bestellnummern
- Interner Barcode
- 2200111677964
- Hersteller-Teilenummer (MPN)
- CHM5-SB
