Ventile

Unterkategorien

•

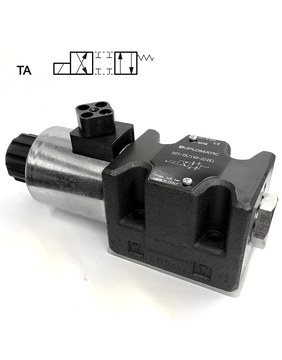

  Wegeventile

  Wegeventile leiten das Öl auf die eine oder andere Seite des Kreislaufs: Sie fahren einen Zylinder aus und ein, drehen einen Motor in die eine oder andere Richtung oder stoppen die Bewegung.

  Sie sind nach Größe und Einbauart gegliedert:

  • NG4 (CETOP 2), NG6 (CETOP 3), NG10 (CETOP 5), NG16 (CETOP 7), NG25 (CETOP 8) und NG32 (CETOP 10): Plattenaufbau nach Norm;
  • Einschraub-Wegeventile zum Einbau in Blöcke;
  • Leitungs-Wegeventile mit Gewindeanschlüssen direkt am Ventil.

  Sie finden Magnetventile von Duplomatic, Argo-Hytos, Hydac und NEM mit Magnet-, Hand- oder Vorsteuerbetätigung. Die Größe (NG) richtet sich nach dem Volumenstrom: Je größer die NG, desto mehr Volumenstrom lässt das Ventil durch.

  Beim Austausch eines Ventils gibt der Code auf dem Typenschild Größe, Schieber (was das Ventil in jeder Stellung macht) und Spulenspannung an. Suchen Sie nach diesem Code. Ohne Code benötigen Sie Größe oder Gewinde, Schiebersymbol, Spannung und Stromart der Spule (zum Beispiel 24 V DC) und ob eine Handnotbetätigung vorhanden ist. Ersatzspulen finden Sie unter Spulen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

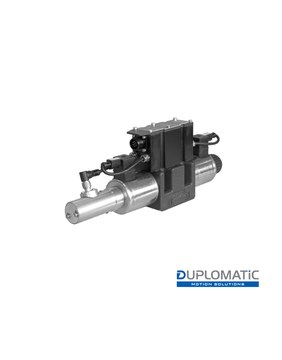

  Proportionalventile

  Proportionalventile: Schieberstellung, Druck oder Volumenstrom ändern sich stufenlos mit dem elektrischen Signal, statt nur zu öffnen und zu schließen.

  Sie ermöglichen sanfte Bewegungen, stoßfreies Anfahren und Anhalten und fernverstellbare Geschwindigkeiten. Gegliedert in CETOP-Proportionalventile und Einschraub-Proportionalventile.

  • Proportional-Wegeventile Duplomatic DSE3, DSE5 und DSPE und Argo-Hytos: steuern Richtung und Geschwindigkeit;
  • Proportional-Druckbegrenzungsventile (PDE3, PRE): Der Druck ändert sich mit dem Signal;
  • Proportional-Druckminderventile in Zwischenplattenbauweise (MZE, PZME);
  • Proportional-Stromregelventile (QDE3) und Proportional-Einschraubventile NEM und Argo-Hytos.

  Ein Proportionalventil benötigt eine Ansteuerelektronik: einen Verstärker oder eine Karte, die das Signal (0-10 V, 4-20 mA oder vom Joystick) in Spulenstrom umsetzt. Manche Ventile haben die Elektronik bereits integriert (OBE). Siehe Elektronik und Joysticks.

  Zur Auswahl: Größe oder Einbauraum, Funktion, Volumenstrom und Druck, Spulenspannung, Signalart und ob die Elektronik integriert oder extern ist. Proportionalventile erfordern sauberes Öl: Prüfen Sie die vom Hersteller empfohlene Filtration.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

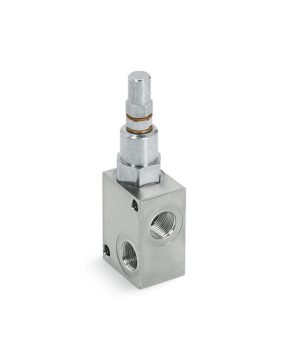

  Druckbegrenzungsventile

  Das Druckbegrenzungsventil schützt den Kreislauf: Erreicht der Druck den eingestellten Wert, öffnet es und leitet das Öl zum Tank. Es ist in jedem Hydraulikaggregat vorhanden.

  Ohne es kann eine Überlast Schläuche, Pumpen oder Zylinder zum Platzen bringen.

  • Druckbegrenzungsventile CETOP: als Zwischenplatte und für Plattenaufbau, Duplomatic und Eurofluid;
  • Druckbegrenzungsventile für Leitungseinbau: Oleodinamica Marchesini VMP, VMPP, VAU, direkt und vorgesteuert;
  • Druckbegrenzungs-Einschraubventile für Blöcke: NEM, Argo-Hytos und Hydac.

  Direktgesteuerte Ventile reagieren schnell und sind einfach; vorgesteuerte verkraften größere Volumenströme mit weniger Druckschwankung. Die Schockventile (VAU) schützen Hydraulikmotoren beim Bremsen vor Druckspitzen.

  Auswahl: der maximale Volumenstrom, der Einstellbereich (zum Beispiel 50 bis 350 bar; wählen Sie einen Bereich, in dem der gewünschte Druck in der Mitte liegt), das Gewinde oder die Einbauart und die Art der Einstellung (Schraube, Handrad oder proportional). Stellen Sie das Ventil nach der Montage mit einem Manometer im Kreislauf ein, nie blind.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  Rückschlagventile

  Das Rückschlagventil lässt Öl in eine Richtung durch und sperrt es in der anderen. Es dient dazu, den Druck in einem Kreislaufzweig zu halten, den Rückfluss durch die Pumpe zu verhindern oder einen Zylinder zu blockieren.

  • Rückschlagventile CETOP: entsperrbare Zwischenplatten-Rückschlagventile Duplomatic (MVPP, CHM3, CHM5), zum Stapeln unter dem Magnetventil;
  • Rückschlagventile für Leitungseinbau: Oleodinamica Marchesini VU, RHD, Leitungsbruchventile VUBA und VUBR und entsperrbare Rückschlagventile VBPSE, VBPDE und VBPSL;
  • Rückschlag-Einschraubventile, NEM und Duplomatic, und Einbau-Rückschlagventile Tognella.

  Das entsperrbare Rückschlagventil blockiert den Zylinder und lässt das Öl erst zurück, wenn es Steuerdruck von der anderen Leitung erhält. Es hält eine Last ohne Absinken, steuert aber nicht das Absenken: Für ziehende Lasten wie Kräne und Ausleger verwenden Sie ein Senkbremsventil. Das doppelt entsperrbare (VBPDE) blockiert beide Zylinderkammern.

  Das Leitungsbruchventil schließt, wenn der Volumenstrom plötzlich einen Wert überschreitet, zum Beispiel wenn ein Schlauch platzt.

  Auswahl nach Volumenstrom, Maximaldruck und Gewinde; bei entsperrbaren Ventilen nach dem Steuerverhältnis.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

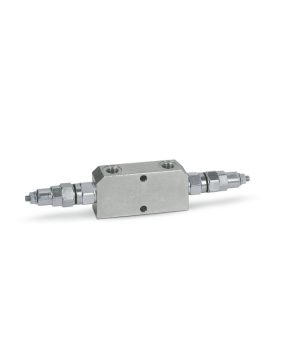

  Senkbremsventile

  Senkbremsventile (Lasthalteventile) halten hängende Lasten und steuern das Absenken von Zylindern und Motoren mit ziehenden Lasten, wie Kränen und Auslegern.

  Sie werden an Kränen, Ladekranauslegern, Plattformen, Winden und Forstköpfen eingesetzt. Gegliedert in Senkbremsventile CETOP, Senkbremsventile für Leitungseinbau und Senkbrems-Einschraubventile, von Oleodinamica Marchesini (VBCD), NEM, Argo-Hytos und Eurofluid.

  Anders als ein entsperrbares Rückschlagventil lässt das Senkbremsventil die Last nicht fallen: Es öffnet allmählich je nach Steuerdruck und bremst das Absenken sanft ab. Außerdem schützt es vor durch die Last verursachten Überdrücken.

  • Einfachwirkend (SE): hält eine Zylinderseite;
  • Doppeltwirkend (DE): hält beide Seiten, für Zylinder und Motoren mit Last in beide Richtungen;
  • Ausführungen zur direkten Montage am Zylinder (angeflanscht) oder am Motor, die das Herabfallen der Last bei einem Schlauchplatzer verhindern.

  Auswahl: Volumenstrom, Einstelldruck (normalerweise über dem durch die Last erzeugten Druck), Steuerverhältnis (zum Beispiel 3:1 oder 4,25:1; kleiner gibt mehr Stabilität, größer öffnet leichter) und Gewinde oder Montage. Montieren Sie das Ventil so nah wie möglich am Zylinder.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  Zuschaltventile

  Zuschaltventile für Leitungseinbau und als Zwischenplatte (VSQAPP, VS2C, MSD), die einen zweiten Antrieb betätigen, wenn der Druck den eingestellten Wert erreicht. Auswahl nach Druckbereich und Einbauart.

  Das Zuschaltventil bleibt geschlossen, bis der Eingangsdruck den eingestellten Wert erreicht; erst dann öffnet es und lässt das Öl in den zweiten Kreis. Der typische Fall ist, ein Werkstück zu spannen und erst danach zu bearbeiten: Der Spannzylinder fährt zuerst aus und, wenn er den Druck erreicht, beginnt sich der zweite Zylinder zu bewegen.

  • Zuschaltventile CETOP: Zwischenplattenventile Duplomatic MSD;
  • Zuschaltventile für Leitungseinbau: Oleodinamica Marchesini VS2C, VSQAPP und VSQL;
  • Zuschalt-Einschraubventile: Argo-Hytos.

  Wählen Sie nach Einstellbereich, Volumenstrom, Gewinde oder Montage und prüfen Sie, ob eine externe Leckölleitung nötig ist. Für niedrigere Drücke in einem Kreislaufzweig siehe Druckminderventile.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

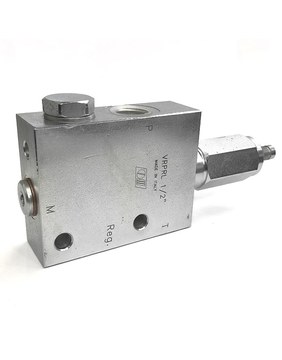

  Druckminderventile

  Druckminderventile: Sie geben einem Zweig des Kreislaufs einen niedrigeren Druck als dem Rest, aus derselben Pumpe. CETOP, Leitungseinbau und Einschraubausführung.

  Gegliedert in CETOP-Druckminderventile, Leitungseinbau und Einschraubausführung, von Oleodinamica Marchesini (VRP, VRPRL), Duplomatic, Argo-Hytos, NEM und Eurofluid.

  Typische Anwendungen: ein Werkstück mit begrenzter Kraft spannen, die Vorsteuerung anderer Ventile oder einen Steuerkreis mit niedrigem Druck versorgen oder eine Komponente schützen, die den vollen Druck nicht verträgt.

  Unterschied zum Druckbegrenzungsventil: Das Druckbegrenzungsventil schützt den gesamten Kreislauf, indem es in den Tank abströmt, wenn der Druck den Höchstwert überschreitet; das Druckminderventil hält nur hinter sich einen niedrigeren Druck, während der Rest des Kreislaufs mit normalem Druck weiterarbeitet.

  • CETOP-Zwischenplatten-Druckminderventile (MZD, PZM3, Argo-Hytos VRN) zum Stapeln unter einem Magnetventil, um den Druck nur in dieser Funktion zu begrenzen;
  • Druckminderventile für den Leitungseinbau, mit oder ohne Rückschlagventil für freien Rücklauf;
  • Proportional-Druckminderventile (MZE, PZME), über ein elektrisches Signal angesteuert.

  Auswahl nach Bereich des reduzierten Drucks, Volumenstrom und Einbauart.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  Drosseln

  Drosseln regeln die Geschwindigkeit eines Hydraulikzylinders oder -motors, indem sie den Öldurchgang verengen. Sie sind die einfachste und günstigste Art, den Volumenstrom zu steuern.

  • Drosseln CETOP: Zwischenplattenventile Duplomatic zum Stapeln unter dem Magnetventil, mit Zulauf- (Meter-in) oder Ablaufdrosselung (Meter-out);
  • Drosseln für Leitungseinbau: Oleodinamica Marchesini (VRF, VRFU, VRB, VRFB) und Tognella;
  • Drossel-Einschraubventile und Einbaudrosseln, für Blöcke.

  Zwei Bauarten:

  • Einseitig: drosselt in eine Richtung und lässt in der anderen frei durch (mit integriertem Rückschlagventil). Sie ist die gebräuchlichste: Sie regelt zum Beispiel das Absenken eines Zylinders und lässt das Heben mit normaler Geschwindigkeit;
  • Beidseitig: drosselt in beide Richtungen.

  Bei einer einfachen Drossel ändert sich die Geschwindigkeit mit Last und Öltemperatur. Wenn Sie eine konstante Geschwindigkeit brauchen, verwenden Sie ein druckkompensiertes Stromregelventil.

  Wählen Sie nach Gewinde, maximalem Volumenstrom und Art der Einstellung (fein oder normal).

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

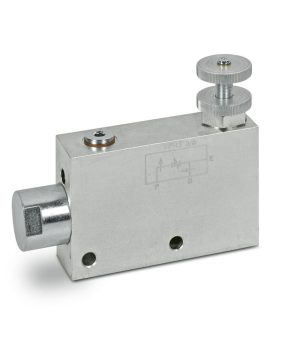

  Stromregelventile

  Stromregelventile, um die Geschwindigkeit von Hydraulikzylindern und -motoren konstant zu halten, auch wenn sich Last oder Druck ändern.

  Gegliedert in Stromregelventile CETOP, für Leitungseinbau und als Einschraubventil, von Oleodinamica Marchesini, Tognella, Duplomatic, NEM, Argo-Hytos und Hydac.

  Der Unterschied zur einfachen Drossel liegt in der Druckkompensation: Das kompensierte Ventil hält den eingestellten Volumenstrom, auch wenn sich der nachfolgende Druck ändert, sodass der Zylinder mit und ohne Last immer gleich schnell fährt.

  • 2-Wege: regelt den durchfließenden Volumenstrom;
  • 3-Wege (RFP3, VPR3): regelt den Volumenstrom zum Antrieb und führt den Überschuss zum Tank zurück, was das Öl weniger erwärmt;
  • Proportional: der Volumenstrom wird über ein elektrisches Signal gesteuert.

  Wählen Sie nach maximalem Volumenstrom, Einstellbereich (zum Beispiel 2 bis 22 l/min), Gewinde oder Montage (NG6 (CETOP 3), Leitungseinbau, Einschraubventil) und Art der Einstellung (fein oder normal). Für Geschwindigkeiten ohne hohe Anforderungen kann eine Drossel genügen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

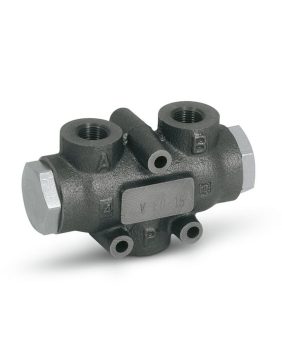

  Mengenteiler

  Mengenteiler DFL und V-EQ, um den Volumenstrom auf zwei Antriebe aufzuteilen und ihre Bewegung zu synchronisieren. Auswahl nach Eingangsvolumenstrom und Teilungsverhältnis.

  Der Mengenteiler nimmt den Volumenstrom der Pumpe auf und teilt ihn auf zwei Ausgänge auf, meist zu gleichen Teilen, damit zwei Zylinder oder zwei Motoren auch bei unterschiedlichen Lasten gleichlaufen. Viele arbeiten auch umgekehrt und führen zwei Volumenströme zu einem zusammen.

  • Mengenteiler für Leitungseinbau: Oleodinamica Marchesini DFL und V-EQ und Walvoil DF20 / DF250;
  • Mengenteiler-Einschraubventile: NEM, für Blöcke.

  Der Mengenteiler ist nicht vollkommen genau: Bei sehr unterschiedlichen Lasten können die Zylinder am Hubende etwas auseinanderlaufen. Wählen Sie nach Eingangsvolumenstrom (der Mengenteiler arbeitet nur in seinem Bereich gut), Teilungsverhältnis und Gewinde oder Einbauraum.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

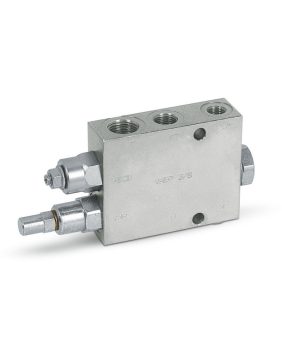

  Hoch-Niederdruck-Ventile

  Hoch-Niederdruck-Umschaltventile und Umlaufventile für Kreisläufe mit Doppelpumpe oder Speicher, von Oleodinamica Marchesini (VABP, VEP), Duplomatic, Argo-Hytos und Eurofluid.

  Sie sind gegliedert in Hoch-Niederdruck- und Umlaufventile CETOP, für Leitungseinbau und als Einschraubventil.

  So funktioniert die Hoch-Niederdruck-Umschaltung: Bei einer Doppelpumpe fördern beide Pumpen gemeinsam, damit der Zylinder schnell ausfährt, solange keine Kraft nötig ist. Steigt der Druck (der Zylinder trifft auf Widerstand), schickt das Ventil die große Niederdruckpumpe zum Tank, und nur die kleine liefert weiter Hochdruck. So ist die Maschine schnell, ohne einen größeren Motor zu benötigen. Das ist das Prinzip von Holzspaltern, Pressen und Verdichtern.

  Umlaufventile tun etwas Ähnliches mit einer einzigen Pumpe: Sie schalten sie zum Tank um, wenn der Kreislauf den Druck erreicht, zum Beispiel wenn ein Speicher geladen ist, was Energie und Wärme spart. Die Speicherladeventile Duplomatic MRQA gehören zu dieser Art.

  Wählen Sie nach Umschaltdruck, Volumenstrom jeder Pumpe und Gewinde oder Montage.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

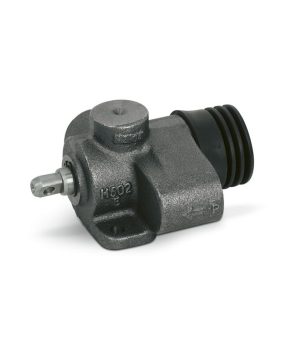

  Endlagenventile

  Mechanisch betätigte Endlagenventile, normal offen (VF-NA) oder normal geschlossen (VF-NC), und Ausführungen V-FCR. Sie sperren oder lenken den Volumenstrom um, wenn der Zylinder die Endlage erreicht.

  Sie werden vom bewegten Teil selbst betätigt, ohne elektrisches Signal, was sie einfach an Landmaschinen und mobilen Geräten zu montieren macht. Es gibt Modelle von Oleodinamica Marchesini (VF-NA, VF-NC, V-FCR 1T und V-FCR 2T), das VFC 3/8" und das V1827 3/8" mit Doppelsitz, normal geschlossen. Prüfen Sie zur Auswahl, ob das Ventil in Ruhe offen oder geschlossen sein soll, das Anschlussgewinde und die Durchflussrichtung.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

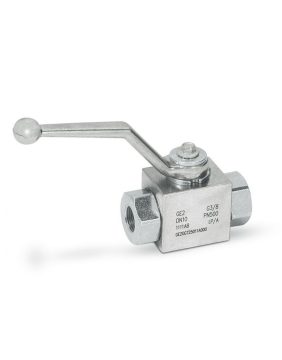

  Kugelhähne

  Hochdruck-Kugelhähne mit 2 und 3 Wegen und Umschalthähne mit 3, 4 und 6 Wegen, mit offener oder geschlossener Mitte. Zum manuellen Absperren oder Umlenken des Volumenstroms.

  Die Hähne RS 2 (2 Wege) und RS 3 (3 Wege) sperren eine Leitung ab oder lenken sie zu einem anderen Ausgang um. Die Umschalthähne leiten das Öl von einem Eingang zu einem von mehreren Kreisen, zum Beispiel um zwei oder mehr Zylinder vom selben Ausgang des Wegeventils zu betätigen. Es gibt auch einen 3-Wege-Umschalthahn für 500 bar. Alle sind von Oleodinamica Marchesini. Prüfen Sie Anzahl der Wege, Mittelstellung, Anschlussgewinde und Betriebsdruck.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

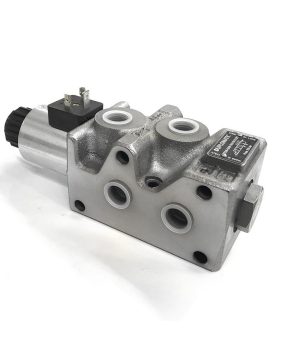

  Sonstige Ventile

  Ventile für besondere Kreislauffunktionen, die nicht in die anderen Familien passen: Wechselventile, Eilgangschaltung, Drehdurchführungen, Logik-Einschraubventile und weitere.

  Sie sind gegliedert in sonstige Ventile CETOP, für Leitungseinbau und als Einschraubventil:

  • Wechselventile (Shuttle): lassen den höheren von zwei Drücken durch, zum Beispiel um eine Bremse oder ein Load-Sensing-Signal aus zwei Kreisen anzusteuern;
  • Eilgangschaltung (VRSP): führt das aus dem Zylinder austretende Öl dem eintretenden zu, um mit derselben Pumpe schneller auszufahren;
  • Drehdurchführungen: leiten das Öl zu drehenden Teilen;
  • Pflugwendeventil und 3-Wege-Drehschieberventile;
  • Logikelemente als Einschraubventil (NEM, Argo-Hytos), die als vorgesteuerte Ventile für große Volumenströme arbeiten.

  Marken: Oleodinamica Marchesini, Argo-Hytos, NEM, Eurofluid, Hydac, Badestnost und VOSS.

  Beginnen Sie bei der Auswahl mit der benötigten Funktion und prüfen Sie Volumenstrom, Druck und Gewinde oder Einbauraum. Der Leitfaden zur Ventilauswahl erklärt die wichtigsten Familien. Wenn Sie nicht wissen, welches Ventil Ihren Fall löst, beschreiben Sie uns den Kreislauf über das Kontaktformular.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  Wegeventile

  Hydraulische Wegeventile, um mehrere Zylinder und Motoren von einem einzigen Block aus zu steuern, und ihre Teile: Badestnost, Duplomatic BLS6, Walvoil und Danfoss PVG.

  Es gibt Monoblock-Wegeventile Badestnost P40, P80 und P120 mit Handbetätigung, elektro-manuelle Wegeventile Z50, Sektionen und Teile Duplomatic BLS6, Elemente und Deckel Walvoil DLS7 und SD6 sowie Module und Teile für die Proportional-Wegeventile Danfoss PVG16 und PVG32.

  Wegeventile sind die typische Steuerung an Traktoren, Frontladern, Holzspaltern, Kränen und Landmaschinen: Jede Sektion steuert eine Funktion, per Hebel oder elektrisch.

  So wählen Sie ein Wegeventil:

  • Nenn-Volumenstrom (P40, P80 und P120 bedeuten ungefähr 40, 80 und 120 l/min);
  • Anzahl der Sektionen, eine pro Funktion;
  • Schiebertyp jeder Sektion: doppeltwirkend für doppeltwirkende Zylinder und Motoren, einfachwirkend oder Schwimmstellung (lässt den Zylinder frei, für Schilde und Anbaugeräte);
  • Betätigung (Hebel, Seilzug, elektrisch) und Rückstellung des Schiebers (Feder oder Rastung);
  • Eingebautes Druckbegrenzungsventil und Anschlussgewinde.

  Es gibt Teile und Reparatursätze für P40, P80 und P120 und Dichtungssätze für PVG. Nennen Sie uns die Konfiguration über das Kontaktformular, wenn Sie ein montiertes Wegeventil benötigen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

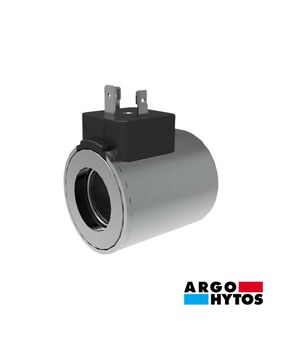

  Spulen, Stecker und Elektronik

  Der elektrische Teil der Hydraulikventile: Spulen, die die Magnetventile betätigen, Gerätestecker und die Ansteuerelektronik der Proportionalventile.

  • Spulen von Duplomatic, Argo-Hytos, NEM, Danfoss und Vickers in verschiedenen Spannungen;
  • Gerätestecker DIN 43650, mit oder ohne LED, und Gleichrichterstecker, um Gleichstromspulen an Wechselstrom anzuschließen;
  • Elektronik und Joysticks: Verstärker, Steuerkarten, PWM-Regler, Steuergeräte und Joysticks von Scanreco und Fabercom.

  Eine durchgebrannte Spule ist einer der häufigsten Defekte an einem Magnetventil und wird gewechselt, ohne das Ventil auszubauen. Um die richtige Spule zu wählen, prüfen Sie drei Dinge an der alten Spule: Spannung und Stromart (zum Beispiel 24 V DC oder 230 V AC), Innendurchmesser (das Ventilrohr, auf das sie gesteckt wird) und Länge. Auch der Stecker muss vom gleichen Typ sein.

  Bei Proportionalventilen regelt die Elektronik den Strom in der Spule und damit die Stellung des Schiebers: Karte oder Verstärker müssen zum Ventil und zum Steuersignal (0-10 V, 4-20 mA oder PWM) passen.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

  NEM - Einschraubventile

  NEM-Einschraubventile zum Einbau in Hydraulikblöcke: Druckbegrenzung, Druckminderung, Rückschlag, Senkbremse, Stromregelung, Magnet- und Proportionalventile und Zubehör.

  Das Sortiment umfasst direkt- und vorgesteuerte Druckbegrenzungsventile, Druckminderventile, Rückschlagventile, Senkbremsventile, Stromregelventile und Mengenteiler, Logikelemente, Magnetventile in Schieber- und Sitzausführung, Proportionalventile, Spulen, Leitungsgehäuse und Dichtungssätze.

  Das Einschraubventil wird in einen genormten Einbauraum des Blocks geschraubt. So vereint ein einziger Block mehrere Funktionen auf kleinem Raum, ohne Verrohrung zwischen den Ventilen und mit weniger Leckstellen. Das ist die Lösung für Mini-Aggregate, kompakte Mobilmaschinen und Sonderblöcke.

  So wählen Sie eine Patrone:

  • Einbauraum: zum Beispiel CAV 08 oder CAV 10, mit 2, 3 oder 4 Wegen; die Patrone muss zum Einbauraum des Blocks passen;
  • Funktion und Schaltbild (siehe Schaltbild auf der Produktseite);
  • Volumenstrom und Druckbereich;
  • Bei Magnetventilen die Spulenspannung und der Steckertyp.

  Die Original-NEM-Codes stehen bei jeder Ausführung auf der Produktseite: Suchen Sie danach. Ohne Block erlauben Leitungsgehäuse den Einbau der Patrone direkt in die Rohrleitung. Siehe auch Blöcke und Anschlussplatten.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

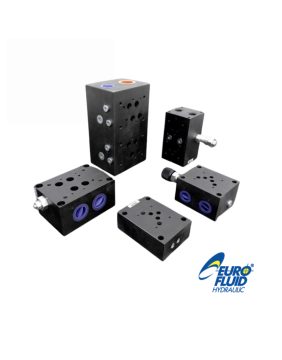

  Blöcke und Anschlussplatten

  Alles zum Montieren von Plattenventilen (CETOP) und Einschraubventilen in einem Hydraulikaggregat: Anschlussplatten, Steuerblöcke, Zwischenplattenventile, Einschraubgehäuse und Zubehör, vor allem von Eurofluid, Argo-Hytos und NEM.

  • Anschlussplatten: ein CETOP-Ventil auf Gewindeanschlüssen;
  • Steuerblöcke (Monoblöcke) für zwei oder mehr Ventile, mit oder ohne eingebautes Druckbegrenzungsventil;
  • Zwischenplattenventile (Sandwich), die zwischen Platte und Magnetventil gestapelt werden;
  • Einschraubgehäuse und Zubehör: Deckel, Verschlussplatten, Einbauraumstopfen und Schrauben.

  So wählen Sie einen Block: die Ventilgröße, wie NG6 (CETOP 3) oder NG10 (CETOP 5), die Anzahl der Stationen, die Verschaltung der Stationen (parallel oder in Reihe), die Gewinde von P (Druck), T (Tank) und der Ausgänge A und B und ob Sie ein eingebautes Druckbegrenzungsventil und einen Manometeranschluss brauchen. Verschlussplatten decken freie Stationen ab.

  Zwischenplattenventile ergänzen Funktionen ohne Änderung der Verrohrung: Druck begrenzen, Volumenstrom regeln oder den Zylinder mit einem entsperrbaren Rückschlagventil blockieren, gestapelt unter dem Magnetventil.

  Technischer Leitfaden: Wie wählt man ein Hydraulikventil

•

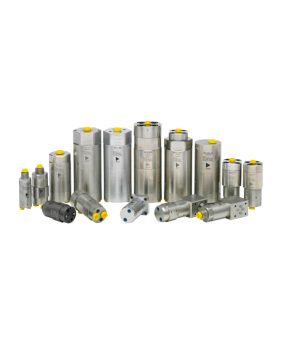

  Druckübersetzer

  Druckübersetzer ScanWill, die den Kreislaufdruck um einen festen Faktor erhöhen, in Ausführungen für Leitungseinbau und NG6 (CETOP 3).

  Sie werden eingesetzt, wenn ein Zylinder mehr Druck braucht, als die Pumpe liefert, zum Beispiel bei Pressen und Spannvorrichtungen, ohne Pumpe oder Aggregat zu wechseln. Der Ausgangsvolumenstrom ist im gleichen Verhältnis wie der Faktor kleiner als der Eingangsvolumenstrom. Wählen Sie nach Übersetzungsfaktor (zum Beispiel 3,4, 4,0, 5,0 oder 7,0), Montage und benötigtem Ausgangsdruck: Es gibt die Modelle MP-2000-P-7.0, MP-C-3.4 (NG6) und MP-T-P-G.
