Valvole

Sotto-categorie

•

  Valvole direzionali

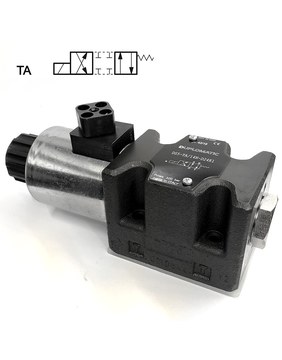

  Le valvole direzionali mandano l'olio da una parte o dall'altra del circuito: fanno avanzare e arretrare un cilindro, fanno girare un motore in un senso o nell'altro, o fermano il movimento.

  Sono organizzate per dimensione e tipo di montaggio:

  • NG4 (CETOP 2), NG6 (CETOP 3), NG10 (CETOP 5), NG16 (CETOP 7), NG25 (CETOP 8) e NG32 (CETOP 10): montaggio su piastra normalizzata;
  • Direzionali a cartuccia, da montare in blocchi;
  • Direzionali in linea, con filettature direttamente sulla valvola.

  Trova elettrovalvole Duplomatic, Argo-Hytos, Hydac e NEM, con comando a bobina, manuale o pilotato. La dimensione (NG) segue la portata: più grande è l'NG, più portata lascia passare la valvola.

  Per sostituire una valvola, il codice sulla targhetta indica la dimensione, il cursore (cosa fa la valvola in ogni posizione) e la tensione della bobina. Cerchi per quel codice. Senza codice, deve conoscere la dimensione o la filettatura, lo schema del cursore, la tensione e il tipo di corrente della bobina (per esempio 24 V DC) e se ha il comando manuale di emergenza. Le bobine di ricambio sono in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Valvole proporzionali

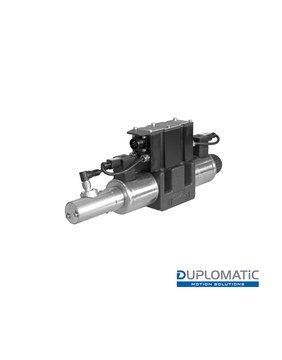

  Valvole proporzionali: la posizione del cursore, la pressione o la portata variano in modo continuo con il segnale elettrico, invece di aprire e chiudere soltanto.

  Permettono movimenti dolci, avviamenti e arresti senza colpi e velocità regolabili a distanza. Organizzate in proporzionali CETOP e proporzionali a cartuccia.

  • Direzionali proporzionali Duplomatic DSE3, DSE5 e DSPE e Argo-Hytos: comandano direzione e velocità;
  • Limitatrici proporzionali (PDE3, PRE): la pressione varia con il segnale;
  • Riduttrici proporzionali modulari (MZE, PZME);
  • Regolatrici di portata proporzionali (QDE3) e cartucce proporzionali NEM e Argo-Hytos.

  Una valvola proporzionale ha bisogno di un'elettronica di comando: un amplificatore o una scheda che trasforma il segnale (0-10 V, 4-20 mA o dal joystick) nella corrente della bobina. Alcune valvole hanno già l'elettronica integrata (OBE). Veda Elettronica e joystick.

  Per scegliere: dimensione o cavità, funzione, portata e pressione, tensione della bobina, tipo di segnale e se l'elettronica è integrata o esterna. Le valvole proporzionali richiedono olio pulito: verifichi la filtrazione raccomandata dal costruttore.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Valvole limitatrici

  La valvola limitatrice di pressione protegge il circuito: quando la pressione raggiunge il valore impostato, apre e manda l'olio al serbatoio. È presente in tutte le centrali idrauliche.

  Senza di essa, un sovraccarico può far scoppiare tubi, pompe o cilindri.

  • Limitatrici CETOP: modulari e su piastra, Duplomatic ed Eurofluid;
  • Limitatrici in linea: Oleodinamica Marchesini VMP, VMPP, VAU, ad azione diretta e pilotate;
  • Limitatrici a cartuccia, per blocchi: NEM, Argo-Hytos e Hydac.

  Quelle ad azione diretta reagiscono rapidamente e sono semplici; quelle pilotate sopportano portate maggiori con minori variazioni di pressione. Le antiurto (VAU) proteggono i motori idraulici dai picchi in frenata.

  Come scegliere: la portata massima che passerà, il campo di regolazione (per esempio da 50 a 350 bar; scelga un campo in cui la pressione desiderata stia a metà), la filettatura o il tipo di montaggio e il modo di regolare (vite, volantino o proporzionale). Dopo il montaggio, la tari con un manometro nel circuito, mai alla cieca.

  Guida tecnica: Come scegliere una valvola idraulica

•

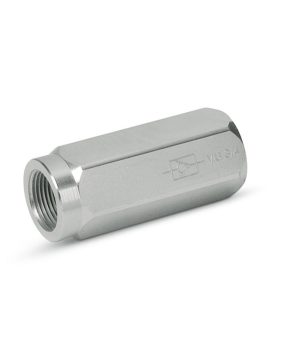

  Valvole di non ritorno

  La valvola di non ritorno lascia passare l'olio in un senso e lo blocca nell'altro. Serve a mantenere la pressione in un ramo del circuito, impedire il ritorno attraverso la pompa o bloccare un cilindro.

  • Non ritorno CETOP: valvole di non ritorno pilotate modulari Duplomatic (MVPP, CHM3, CHM5), da impilare sotto l'elettrovalvola;
  • Non ritorno in linea: Oleodinamica Marchesini VU, RHD, valvole paracadute VUBA e VUBR e non ritorno pilotate VBPSE, VBPDE e VBPSL;
  • Non ritorno a cartuccia, NEM e Duplomatic, e non ritorno a inserto Tognella.

  La valvola di non ritorno pilotata blocca il cilindro e lascia tornare l'olio solo quando riceve pressione di pilotaggio dall'altra linea. Mantiene fermo un carico senza che scenda, ma non controlla la discesa: per carichi trascinanti, come gru e bracci, usi una valvola overcenter. La doppia pilotata (VBPDE) blocca entrambe le camere del cilindro.

  La valvola paracadute si chiude se la portata supera improvvisamente un valore, per esempio se un tubo scoppia.

  Scelga per portata, pressione massima e filettatura; nelle pilotate, per rapporto di pilotaggio.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Valvole overcenter

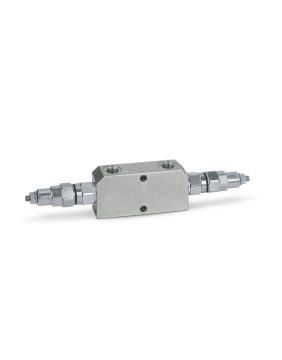

  Le valvole overcenter (o di bilanciamento) trattengono carichi sospesi e controllano la discesa di cilindri e motori soggetti a carichi trascinanti, come gru e bracci.

  Servono gru, bracci di caricatori, piattaforme, verricelli e teste forestali. Organizzate in overcenter CETOP, overcenter in linea e overcenter a cartuccia, dei marchi Oleodinamica Marchesini (VBCD), NEM, Argo-Hytos ed Eurofluid.

  A differenza di una valvola di non ritorno pilotata, la valvola overcenter non lascia cadere il carico: apre gradualmente, in base alla pressione di pilotaggio, e frena la discesa in modo dolce. Protegge anche dalle sovrapressioni causate dal carico.

  • Semplice effetto (SE): trattiene un lato del cilindro;
  • Doppio effetto (DE): trattiene entrambi i lati, per cilindri e motori con carico nei due sensi;
  • Versioni da montare direttamente sul cilindro (flangiate) o sul motore, che evitano la caduta del carico se un tubo scoppia.

  Come scegliere: la portata, la pressione di taratura (normalmente superiore alla pressione generata dal carico), il rapporto di pilotaggio (per esempio 3:1 o 4,25:1; più basso dà più stabilità, più alto apre più facilmente) e la filettatura o il montaggio. Monti la valvola il più vicino possibile al cilindro.

  Guida tecnica: Come scegliere una valvola idraulica

•

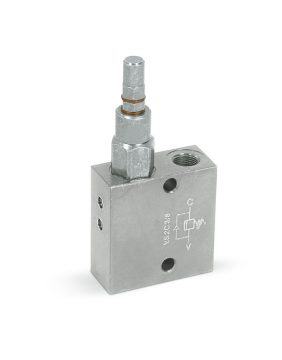

  Valvole di sequenza

  Valvole di sequenza in linea e modulari (VSQAPP, VS2C, MSD) per azionare un secondo attuatore quando la pressione raggiunge il valore impostato. Scelga per campo di pressione e tipo di montaggio.

  La valvola di sequenza resta chiusa finché la pressione in ingresso non raggiunge il valore impostato; solo allora apre e lascia passare l'olio al secondo circuito. Il caso tipico è bloccare un pezzo e solo dopo lavorarlo: il cilindro di bloccaggio avanza per primo e, quando raggiunge la pressione, il secondo cilindro inizia a muoversi.

  • Sequenza CETOP: modulari Duplomatic MSD;
  • Sequenza in linea: Oleodinamica Marchesini VS2C, VSQAPP e VSQL;
  • Sequenza a cartuccia: Argo-Hytos.

  Scelga per campo di regolazione, portata, filettatura o montaggio e verifichi se serve un drenaggio esterno. Per pressioni più basse in un ramo del circuito, veda Riduttrici di pressione.

  Guida tecnica: Come scegliere una valvola idraulica

•

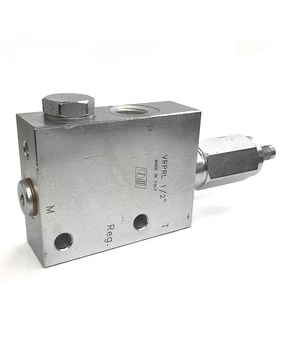

  Valvole riduttrici di pressione

  Valvole riduttrici di pressione: danno a un ramo del circuito una pressione più bassa di quella del resto, dalla stessa pompa. CETOP, in linea e a cartuccia.

  Organizzate in riduttrici CETOP, in linea e a cartuccia, dei marchi Oleodinamica Marchesini (VRP, VRPRL), Duplomatic, Argo-Hytos, NEM ed Eurofluid.

  Usi tipici: serrare un pezzo con forza limitata, alimentare il pilotaggio di altre valvole o un circuito di comando a bassa pressione, o proteggere un componente che non sopporta la pressione piena.

  Differenza rispetto alla limitatrice: la limitatrice protegge tutto il circuito scaricando al serbatoio quando la pressione supera il massimo; la riduttrice mantiene una pressione più bassa solo a valle di sé, mentre il resto del circuito continua alla pressione normale.

  • Riduttrici modulari CETOP (MZD, PZM3, Argo-Hytos VRN), da impilare sotto un'elettrovalvola per limitare la pressione solo in quella funzione;
  • Riduttrici in linea, con o senza non ritorno per il ritorno libero;
  • Riduttrici proporzionali (MZE, PZME), comandate da segnale elettrico.

  Scelga per campo di pressione ridotta, portata e montaggio.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Strozzatori

  Gli strozzatori regolano la velocità di un cilindro o di un motore idraulico, restringendo il passaggio dell'olio. Sono il modo più semplice ed economico per controllare la portata.

  • Strozzatori CETOP: modulari Duplomatic da impilare sotto l'elettrovalvola, con regolazione in ingresso (meter-in) o in uscita (meter-out);
  • Strozzatori in linea: Oleodinamica Marchesini (VRF, VRFU, VRB, VRFB) e Tognella;
  • Strozzatori a cartuccia e a inserto, per blocchi.

  Due tipi:

  • Unidirezionale: regola in un senso e lascia passare liberamente nell'altro (ha una valvola di non ritorno incorporata). È il più usato: per esempio, regola la discesa di un cilindro e lascia la salita a velocità normale;
  • Bidirezionale: regola in entrambi i sensi.

  Uno strozzatore semplice lascia variare la velocità con il carico e con la temperatura dell'olio. Se serve una velocità costante, usi un regolatore di portata compensato.

  Scelga per filettatura, portata massima e tipo di regolazione (fine o normale).

  Guida tecnica: Come scegliere una valvola idraulica

•

  Regolatori di portata

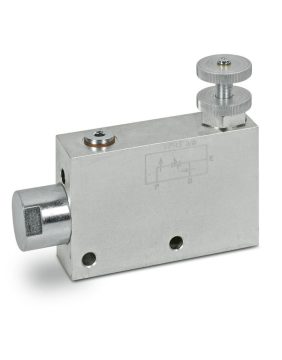

  Valvole regolatrici di portata per controllare in modo costante la velocità di cilindri e motori idraulici, anche quando cambiano il carico o la pressione.

  Organizzate in regolatori CETOP, regolatori in linea e regolatori a cartuccia, dei marchi Oleodinamica Marchesini, Tognella, Duplomatic, NEM, Argo-Hytos e Hydac.

  La differenza rispetto a uno strozzatore semplice sta nella compensazione di pressione: il regolatore compensato mantiene la portata impostata anche se cambia la pressione a valle, così il cilindro si muove sempre alla stessa velocità, con o senza carico.

  • 2 vie: regola la portata che passa;
  • 3 vie (RFP3, VPR3): regola la portata verso l'attuatore e restituisce l'eccedenza al serbatoio, scaldando meno l'olio;
  • Proporzionali: la portata è comandata da un segnale elettrico.

  Scelga per portata massima, campo di regolazione (per esempio da 2 a 22 l/min), filettatura o montaggio (NG6 (CETOP 3), in linea, cartuccia) e tipo di regolazione (fine o normale). Per regolare velocità senza esigenze particolari, può bastare uno strozzatore.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Divisori di flusso

  Divisori di flusso DFL e V-EQ per ripartire la portata su due attuatori e sincronizzarne il movimento. Scelga per portata in ingresso e rapporto di divisione.

  Il divisore riceve la portata della pompa e la divide in due uscite, di solito in parti uguali, perché due cilindri o due motori si muovano insieme anche con carichi diversi. Molti funzionano anche al contrario, unendo due portate in una.

  • Divisori in linea: Oleodinamica Marchesini DFL e V-EQ e Walvoil DF20 / DF250;
  • Divisori a cartuccia: NEM, per blocchi.

  Il divisore non è perfettamente esatto: con carichi molto diversi, i cilindri possono sfasarsi un po' a fine corsa. Scelga per portata in ingresso (il divisore lavora bene solo nel proprio campo), rapporto di divisione e filettatura o cavità.

  Guida tecnica: Come scegliere una valvola idraulica

•

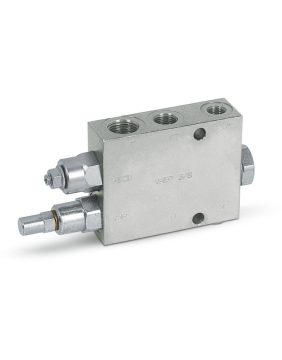

  Valvole alta-bassa

  Valvole di esclusione alta-bassa e di scarico per circuiti con pompa doppia o con accumulatore, dei marchi Oleodinamica Marchesini (VABP, VEP), Duplomatic, Argo-Hytos ed Eurofluid.

  Sono organizzate in alta-bassa e scarico CETOP, in linea e a cartuccia.

  Come funziona l'esclusione alta-bassa: in una pompa doppia, le due pompe uniscono la portata perché il cilindro avanzi veloce finché non c'è sforzo. Quando la pressione sale (il cilindro incontra resistenza), la valvola manda la pompa grande, a bassa pressione, al serbatoio, e solo la piccola continua a dare alta pressione. Così la macchina è veloce senza bisogno di un motore più grande. È il principio degli spaccalegna, delle presse e dei compattatori.

  Le valvole di scarico fanno qualcosa di simile con una sola pompa: la scaricano al serbatoio quando il circuito raggiunge la pressione, per esempio quando un accumulatore è carico, risparmiando energia e calore. Le valvole di carica accumulatore Duplomatic MRQA sono di questo tipo.

  Scelga per pressione di commutazione, portata di ogni pompa e filettatura o montaggio.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Valvole di fine corsa

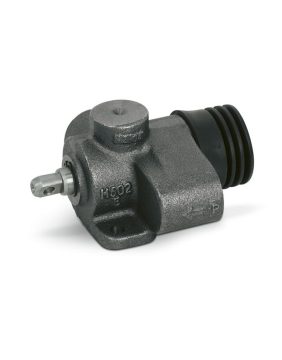

  Valvole di fine corsa ad azionamento meccanico, normalmente aperte (VF-NA) o chiuse (VF-NC), e versioni V-FCR. Interrompono o deviano la portata quando il cilindro arriva a fine corsa.

  Sono azionate dallo stesso pezzo in movimento, senza segnale elettrico, il che le rende semplici da montare su macchine agricole e attrezzature mobili. Ci sono modelli Oleodinamica Marchesini (VF-NA, VF-NC, V-FCR 1T e V-FCR 2T), la VFC da 3/8" e la V1827 a doppio otturatore, normalmente chiusa, da 3/8". Per scegliere, verifichi se la valvola deve essere aperta o chiusa a riposo, la filettatura delle bocche e il senso della portata.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Valvole a sfera

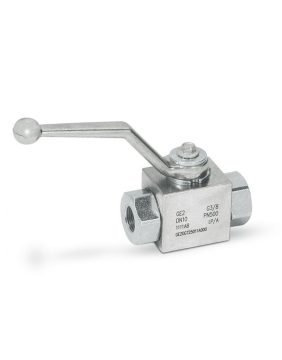

  Valvole a sfera ad alta pressione a 2 e 3 vie e deviatori a 3, 4 e 6 vie, a centro aperto o chiuso. Per intercettare o deviare manualmente la portata.

  Le valvole RS 2 (2 vie) e RS 3 (3 vie) chiudono una linea o la deviano verso un'altra uscita. I deviatori mandano l'olio da un ingresso a uno di più circuiti, per esempio per comandare due o più cilindri dalla stessa uscita del distributore. C'è anche un deviatore a 3 vie per 500 bar. Tutte sono di Oleodinamica Marchesini. Verifichi il numero di vie, il tipo di centro, la filettatura delle bocche e la pressione di esercizio.

  Guida tecnica: Come scegliere una valvola idraulica

•

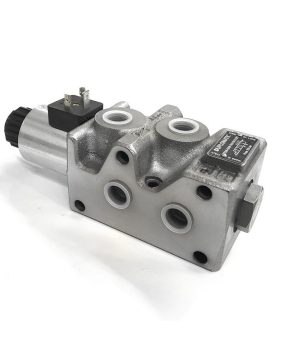

  Altre valvole

  Valvole per funzioni specifiche del circuito, che non rientrano nelle altre famiglie: selettrici, circuito rigenerativo, giunti rotanti, elementi logici a cartuccia e altre.

  Sono organizzate in altre valvole CETOP, in linea e a cartuccia:

  • Valvole selettrici (shuttle): lasciano passare la maggiore di due pressioni, per esempio per pilotare un freno o un segnale load sensing da due circuiti;
  • Circuito rigenerativo (VRSP): unisce l'olio che esce dal cilindro a quello che entra, per avanzare più velocemente con la stessa pompa;
  • Giunti rotanti: portano l'olio a parti che ruotano;
  • Valvola per aratri reversibili e valvole rotative a 3 vie;
  • Elementi logici a cartuccia (NEM, Argo-Hytos), che funzionano come valvole di grande portata comandate da un pilotaggio.

  Marchi: Oleodinamica Marchesini, Argo-Hytos, NEM, Eurofluid, Hydac, Badestnost e VOSS.

  Per scegliere, parta dalla funzione che le serve e verifichi portata, pressione e filettatura o cavità. La guida alla scelta delle valvole spiega le famiglie principali. Se non sa quale valvola risolve il suo caso, ci descriva il circuito tramite il modulo di contatto.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Distributori

  Distributori idraulici per comandare più cilindri e motori da un unico blocco, e i relativi ricambi: Badestnost, Duplomatic BLS6, Walvoil e Danfoss PVG.

  Ci sono distributori monoblocco Badestnost P40, P80 e P120 a comando manuale, distributori elettro-manuali Z50, sezioni e ricambi Duplomatic BLS6, elementi e coperchi Walvoil DLS7 e SD6, e moduli e ricambi per distributori proporzionali Danfoss PVG16 e PVG32.

  I distributori sono il comando tipico di trattori, caricatori frontali, spaccalegna, gru e macchine agricole: ogni sezione comanda una funzione, con una leva o con comando elettrico.

  Come scegliere un distributore:

  • Portata nominale (P40, P80 e P120 indicano circa 40, 80 e 120 l/min);
  • Numero di sezioni, una per ogni funzione;
  • Tipo di cursore di ogni sezione: doppio effetto per cilindri a doppio effetto e motori, semplice effetto, o flottante (lascia il cilindro libero, per lame e attrezzi);
  • Comando (leva, cavo, elettrico) e ritorno del cursore (molla o detent);
  • Valvola limitatrice incorporata e filettature degli attacchi.

  Ci sono ricambi e kit di riparazione per P40, P80 e P120 e kit guarnizioni per PVG. Ci indichi la configurazione tramite il modulo di contatto se le serve un distributore montato.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Bobine, connettori ed elettronica

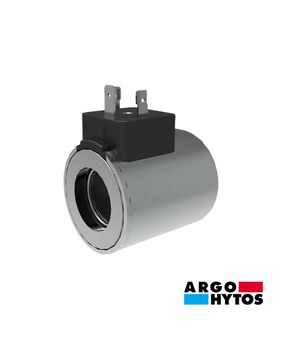

  La parte elettrica delle valvole idrauliche: bobine che azionano le elettrovalvole, connettori e l'elettronica di comando delle valvole proporzionali.

  • Bobine Duplomatic, Argo-Hytos, NEM, Danfoss e Vickers, in varie tensioni;
  • Connettori DIN 43650, con o senza LED, e connettori raddrizzatori per collegare bobine a corrente continua alla corrente alternata;
  • Elettronica e joystick: amplificatori, schede di controllo, regolatori PWM, centraline e joystick Scanreco e Fabercom.

  Una bobina bruciata è uno dei guasti più comuni di un'elettrovalvola, e si sostituisce senza smontare la valvola. Per scegliere la bobina giusta verifichi tre cose sulla bobina vecchia: la tensione e il tipo di corrente (per esempio 24 V DC o 230 V AC), il diametro interno (il tubo della valvola su cui si innesta) e la lunghezza. Anche il connettore deve essere dello stesso tipo.

  Nelle valvole proporzionali, l'elettronica regola la corrente nella bobina e con essa la posizione del cursore: la scheda o l'amplificatore devono essere compatibili con la valvola e con il segnale di comando (0-10 V, 4-20 mA o PWM).

  Guida tecnica: Come scegliere una valvola idraulica

•

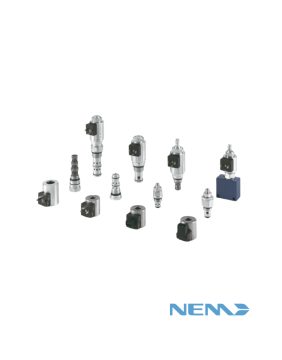

  NEM - Valvole a cartuccia

  Valvole a cartuccia NEM da montare in blocchi idraulici: limitatrici, riduttrici, di non ritorno, di bilanciamento, regolatrici di portata, elettrovalvole, proporzionali e accessori.

  La gamma comprende limitatrici di pressione ad azione diretta e pilotate, riduttrici, valvole di non ritorno, di bilanciamento (overcenter), regolatrici e divisori di flusso, elementi logici, elettrovalvole a cursore e a otturatore, valvole proporzionali, bobine, corpi in linea e kit guarnizioni.

  La valvola a cartuccia si avvita in una cavità normalizzata del blocco. Così un unico blocco riunisce più funzioni in poco spazio, senza tubazioni tra le valvole e con meno punti di perdita. È la soluzione delle minicentraline, delle macchine mobili compatte e dei blocchi su misura.

  Come scegliere una cartuccia:

  • Cavità: per esempio CAV 08 o CAV 10, a 2, 3 o 4 vie; la cartuccia deve essere della stessa cavità del blocco;
  • Funzione e schema (consulti lo schema nella scheda);
  • Portata e campo di pressione;
  • Nelle elettrovalvole, la tensione della bobina e il tipo di connettore.

  I codici originali NEM sono indicati in ogni versione della scheda: li cerchi. Se non ha un blocco, i corpi in linea permettono di montare la cartuccia direttamente sulla tubazione. Veda anche Blocchi e piastre base.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Blocchi e piastre base

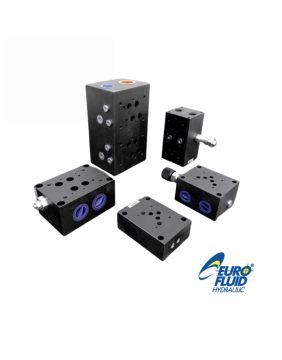

  Tutto per montare valvole su piastra (CETOP) e a cartuccia in una centralina: piastre base, blocchi, valvole modulari, corpi per cartucce e accessori, soprattutto Eurofluid, Argo-Hytos e NEM.

  • Piastre base: una valvola CETOP montata su attacchi filettati;
  • Blocchi (monoblocchi) per due o più valvole, con o senza limitatrice incorporata;
  • Valvole modulari (sandwich), che si impilano tra la piastra e l'elettrovalvola;
  • Corpi per cartucce e accessori: coperchi, piastre di chiusura, tappi per cavità e viti.

  Come scegliere un blocco: la taglia delle valvole, come NG6 (CETOP 3) o NG10 (CETOP 5), il numero di stazioni, il collegamento delle stazioni (in parallelo o in serie), le filettature di P (pressione), T (serbatoio) e delle uscite A e B, e se serve una limitatrice incorporata e una presa per manometro. Le piastre di chiusura coprono le stazioni libere.

  Le valvole modulari aggiungono funzioni senza toccare le tubazioni: limitare la pressione, regolare la portata o bloccare il cilindro con una valvola di non ritorno pilotata, impilate sotto l'elettrovalvola.

  Guida tecnica: Come scegliere una valvola idraulica

•

  Moltiplicatori di pressione

  Moltiplicatori di pressione ScanWill, che moltiplicano la pressione del circuito per un fattore fisso, in versioni per montaggio in linea e NG6 (CETOP 3).

  Si usano quando un cilindro ha bisogno di più pressione di quella che la pompa fornisce, per esempio su presse e bloccaggi, senza cambiare la pompa né la centralina. La portata in uscita è minore di quella in ingresso, nella stessa proporzione del fattore. Scelga per fattore di moltiplicazione (per esempio 3,4, 4,0, 5,0 o 7,0), montaggio e pressione di uscita necessaria: ci sono i modelli MP-2000-P-7.0, MP-C-3.4 (NG6) e MP-T-P-G.
