  Tubi flessibili

  Tubo flessibile idraulico per bassa, media e alta pressione, tubo di aspirazione, tubo in acciaio zincato per linee rigide e protezioni. Organizzato in tubo flessibile idraulico, protezioni, tubo in acciaio, aspirazione e altri.

  Come scegliere il tubo:

  • Diametro interno: è la misura nominale (DN), in pollici o millimetri. Un diametro troppo piccolo scalda l'olio e fa perdere pressione; il calcolatore del diametro indica il diametro minimo per la portata.
  • Pressione di esercizio: scelga un tubo con pressione di esercizio uguale o superiore alla pressione massima del circuito, picchi compresi.
  • Norma e costruzione: la norma (per esempio 1SN, 2SN, 4SH) è stampata sul tubo e indica la pressione e il tipo di rinforzo. Il numero di strati di filo, da solo, non basta per sapere la norma.

  Il raccordo deve essere compatibile con il tubo: la tabella di pressatura del produttore indica quale raccordo e quale boccola usare per ogni tubo. Per i tubi ad alta pressione a più strati di filo (come il 4SH) ci sono anche raccordi Interlock.

  Preferisce il tubo già pressato? Il tubo flessibile su misura lo monta con i raccordi e la lunghezza che sceglie.

  Guida tecnica: Come identificare raccordi e tubi flessibili

•

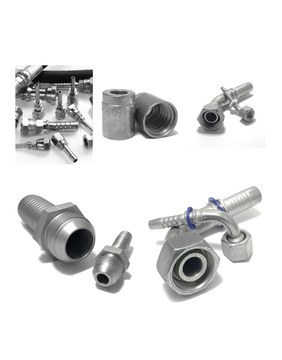

  Raccordi a pressare

  Raccordi (terminali) da pressare su tubi idraulici, con le relative boccole: BSP, metrici DIN, JIC, ORFS, JIS, flange SAE, banjo e Interlock.

  Abbiamo raccordi BSP, metrici DIN (serie L e S), JIC, ORFS, JIS, serie francese, flange SAE 3000 e 6000 e SuperCAT, banjo, tubolari, BSP a tenuta piana e di giunzione, diritti, a 45° e a 90°, e la versione Interlock per tubi ad alta pressione.

  Come identificare l'attacco:

  • BSP: filetto in pollici, cono a 60°;
  • Metrico DIN: filetto metrico fine, cono a 24° (con o senza O-ring); serie L (leggera) e S (pesante) con tubi di diametro diverso;
  • JIC: filetto UNF, cono a 37°;
  • ORFS: faccia piana con O-ring sul maschio;
  • Flangia SAE: senza filetto, fissata con quattro viti; il codice 61 è per 3000 psi e il 62 per 6000 psi.

  Misuri con il calibro il diametro esterno del filetto maschio (o interno della femmina) e conti i filetti per pollice o il passo in millimetri. La guida Come identificare raccordi e tubi flessibili ha un identificatore che fa questo calcolo per lei.

  Il raccordo deve essere della serie giusta per il tubo: verifichi nella tabella di pressatura. La ricerca raccordi e tubi cerca per attacco e misura, e il tubo flessibile su misura monta il tubo completo.

  Guida tecnica: Come identificare raccordi e tubi flessibili

•

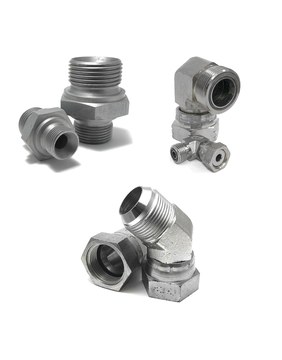

  Adattatori

  Adattatori idraulici per collegare tubi flessibili, tubi e componenti con filettature diverse, con finitura zinco-nichel contro la corrosione: BSP, DIN 2353, JIC, ORFS e flange.

  Organizzati per tipo di attacco:

  • BSP: raccordi, riduzioni, gomiti, T e tappi con cono a 60°;
  • Metrico DIN 2353: raccordi ad anello tagliente per tubo in acciaio, serie L e S;
  • JIC: filettatura UNF con cono a 37°;
  • ORFS: faccia piana con O-ring, per alta pressione senza perdite;
  • Flange SAE 3000 e 6000, prese di misura, ricambi per lubrificazione e varie.

  I nomi indicano ciascuna estremità: M è maschio (filetto esterno) e F è femmina (filetto interno); "M-F BSP" è maschio da un lato e femmina dall'altro, entrambi BSP. Gli orientabili ruotano prima del serraggio, il che aiuta a orientare il tubo senza torcerlo.

  Per scegliere, identifichi la filettatura di ogni lato: misuri il diametro esterno del maschio con il calibro e conti i filetti per pollice o il passo in millimetri. La tabella delle filettature e la guida Come identificare raccordi e tubi flessibili aiutano a confermare il tipo. Nel BSP la tenuta avviene tramite cono, rondella o O-ring, a seconda della versione. La ricerca adattatori cerca per entrambi gli attacchi.

  Guida tecnica: Filettature BSP e NPT: come identificarle

•

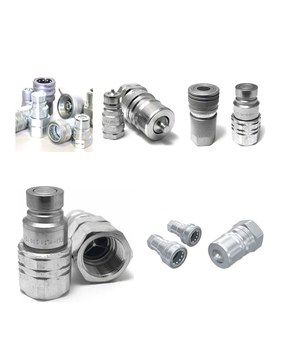

  Innesti rapidi

  Innesti rapidi idraulici DNP, maschio e femmina, per collegare e scollegare tubi senza perdere olio, nelle norme più usate su macchine agricole, forestali, movimento terra e nell'industria.

  • ISO-A (ISO 7241-A) e ISO-B;
  • Faccia piana, faccia piana SAE e faccia piana a vite, che lasciano entrare meno sporco e perdono meno olio allo scollegamento;
  • ISO 14541, Faster NV, Tema T, TNV, Roflex, PVS, PVS-F e VCR;
  • Heavy-duty per lavori pesanti e tappi e protezioni.

  Come scegliere: due innesti di norme diverse non si collegano tra loro, anche con la stessa filettatura. Verifichi prima la norma dell'innesto che ha già sulla macchina (spesso è incisa sul corpo), poi la misura e la filettatura del collegamento al tubo o all'adattatore. Se l'innesto si collega con pressione nel circuito (per esempio su un trattore con il motore acceso), scelga un modello adatto al collegamento sotto pressione.

  Per identificare la filettatura dall'altro lato, veda la guida Filettature BSP e NPT.

•

  Fascette

  Fascette a ganascia singola e doppia, piastre a saldare e fascette metalliche per fissare tubi e tubi flessibili idraulici. Scelga per diametro esterno del tubo.

  Le fascette per tubi idraulici (tipo DIN 3015) bloccano il tubo tra due ganasce, strette da una piastra di copertura e viti, e appoggiano su una piastra a saldare (APIN) o direttamente sul telaio. Tengono il tubo e smorzano le vibrazioni, che altrimenti rompono i tubi e allentano i raccordi. Le versioni doppie fissano due tubi affiancati.

  Ci sono anche semiganasce singole e doppie, una fascetta metallica e una fascetta completa in alluminio. Monti le fascette vicino a curve e raccordi e a intervalli regolari sulle linee lunghe.
