Bobine, connettori ed elettronica

La parte elettrica delle valvole idrauliche: bobine che azionano le elettrovalvole, connettori e l'elettronica di comando delle valvole proporzionali. Bobine Duplomatic, Argo-Hytos, NEM, Danfoss e Vickers, in varie tensioni; Connettori DIN 43650, con o senza…

Ler mais

Sotto-categorie

  • Bobine

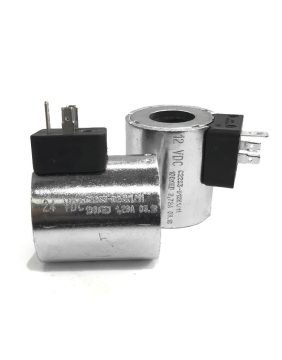

    Bobine

    Bobine di ricambio per elettrovalvole e valvole a cartuccia: Duplomatic (DS3, DS5, BFD10, DL3), Argo-Hytos (C14B, C19B, C22B), NEM, Danfoss e Vickers (DG4V), in 12 e 24 V DC e altre tensioni.

    La bobina è la parte elettrica che, quando alimentata, spinge il cursore della valvola. Quando brucia, la valvola smette di commutare; la bobina si sostituisce senza aprire il circuito idraulico e senza smontare la valvola.

    Come scegliere la bobina giusta (verifichi su quella vecchia):

    • Tensione e tipo di corrente: 12 V DC, 24 V DC, 110 V AC, 230 V AC…;
    • Diametro interno: quello del tubo della valvola su cui si infila la bobina (per esempio 19 mm o 22 mm);
    • Lunghezza e potenza;
    • Tipo di connettore: DIN 43650 (forma A o B), Deutsch, AMP o cavo.

    Una bobina in corrente continua può funzionare in corrente alternata con un connettore raddrizzatore. Se la bobina si brucia di nuovo poco dopo, verifichi la tensione reale sul connettore e se il cursore è bloccato: un cursore bloccato fa surriscaldare la bobina.

    Cerchi per il codice inciso sulla bobina o sul corpo della valvola.

    Guida tecnica: Come scegliere una valvola idraulica

  • Connettori

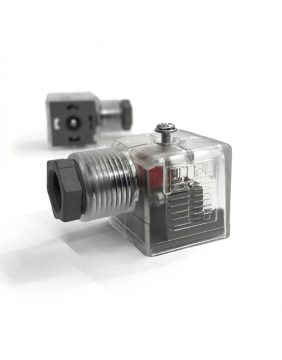

    Connettori

    Connettori DIN 43650 per bobine di elettrovalvole: universali, con LED, raddrizzatori e basi con LED, e un connettore con LED per elettrovalvole pneumatiche.

    Il connettore collega il cavo alla bobina e deve avere lo stesso formato dei pin della bobina. Il LED si accende quando la bobina è alimentata, il che aiuta a trovare i guasti. Il connettore raddrizzatore permette di alimentare bobine in corrente continua con corrente alternata. Verifichi il formato del connettore (DIN 43650 forma A o B), la tensione e il passaggio del cavo.

    Guida tecnica: Come scegliere una valvola idraulica

  • Elettronica e joystick

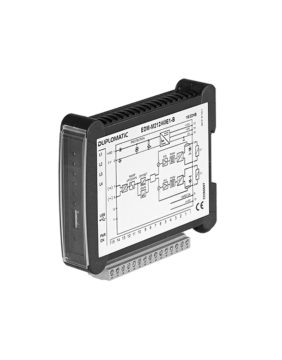

    Elettronica e joystick

    Comando elettrico ed elettronico per valvole idrauliche: joystick e manipolatori, amplificatori e schede per valvole proporzionali, regolatori PWM e centraline.

    • Joystick e manipolatori Scanreco e Fabercom MAP2 e MAP3, con ritorno a molla o a frizione (restano nella posizione in cui si lasciano), in versione industriale e navale;
    • Amplificatori e schede Duplomatic (EDM) e Argo-Hytos (EWM): controllo di pressione e portata, posizionamento e sincronismo;
    • Regolatori PWM VPC e VPOL, con comando 0-10 V o 4-20 mA;
    • Centraline STU-PWMI con uscite PWM e comunicazione CAN, basi e connettori Deutsch.

    In una valvola proporzionale, l'elettronica trasforma il segnale del joystick o del PLC in una corrente nella bobina, ed è questa corrente che posiziona il cursore. Per questo l'elettronica deve essere compatibile con la valvola: corrente massima della bobina, frequenza PWM e tipo di segnale di ingresso.

    Per scegliere, indichi la valvola da comandare (marca, modello e tensione della bobina), il segnale di comando disponibile e il numero di funzioni. Veda anche Valvole proporzionali e Bobine.

Filtri attivi

Torna all'inizio

La parte elettrica delle valvole idrauliche: bobine che azionano le elettrovalvole, connettori e l'elettronica di comando delle valvole proporzionali.

  • Bobine Duplomatic, Argo-Hytos, NEM, Danfoss e Vickers, in varie tensioni;
  • Connettori DIN 43650, con o senza LED, e connettori raddrizzatori per collegare bobine a corrente continua alla corrente alternata;
  • Elettronica e joystick: amplificatori, schede di controllo, regolatori PWM, centraline e joystick Scanreco e Fabercom.

Una bobina bruciata è uno dei guasti più comuni di un'elettrovalvola, e si sostituisce senza smontare la valvola. Per scegliere la bobina giusta verifichi tre cose sulla bobina vecchia: la tensione e il tipo di corrente (per esempio 24 V DC o 230 V AC), il diametro interno (il tubo della valvola su cui si innesta) e la lunghezza. Anche il connettore deve essere dello stesso tipo.

Nelle valvole proporzionali, l'elettronica regola la corrente nella bobina e con essa la posizione del cursore: la scheda o l'amplificatore devono essere compatibili con la valvola e con il segnale di comando (0-10 V, 4-20 mA o PWM).

Guida tecnica: Come scegliere una valvola idraulica
