Valvole direzionali

Sotto-categorie

•

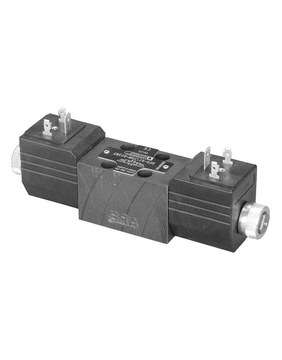

  NG4 (CETOP 2)

  Valvole direzionali NG4 (CETOP 2), foratura ISO 4401-02: elettrovalvole Duplomatic DL2, Vickers DG4V-2 e Argo-Hytos RPE3.

  La NG4 (CETOP 2) è la dimensione più piccola delle valvole su piastra, per portate basse e blocchi compatti. La foratura è normalizzata, per questo la valvola si monta su una base NG4 di un'altra marca; verifichi sempre il cursore (lo schema di ogni posizione), la tensione e il tipo di corrente della bobina e il comando manuale. Il codice sulla targhetta della valvola vecchia indica tutto questo. Le bobine di ricambio sono in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

  NG6 (CETOP 3)

  Le valvole NG6 (CETOP 3), chiamate anche D03, si montano su una base con foratura ISO 4401-03. Sono le valvole su piastra più usate nelle centraline piccole e medie.

  Servono portate fino a circa 60-80 l/min, a seconda del modello. Qui trova:

  • Elettrovalvole direzionali Duplomatic DS3, con i vari cursori (per esempio S2, S3, RK, 23TB) e bobine in corrente continua e alternata, e la DS3M con monitoraggio del cursore;
  • Valvole a comando idraulico (DSC3) e pneumatico (DSA3), elettrovalvole Vickers DG4V-3 e Argo-Hytos RPE3, e la valvola a inversione automatica DSB3;
  • Valvole modulari NG6 (sandwich), come la MDS3 e la sandwich Eurofluid EREM, che si impilano tra la base e l'elettrovalvola.

  Come scegliere: (1) il cursore, cioè cosa fa la valvola in ogni posizione (veda lo schema sulla targhetta o sulla scheda); (2) la tensione e il tipo di corrente della bobina; (3) il tipo di comando (con o senza comando manuale di emergenza). Il codice sulla targhetta della valvola vecchia dice tutto questo: lo cerchi.

  Per trovare l'equivalente di un altro marchio, consulti la pagina delle equivalenze di valvole NG6. Le bobine di ricambio sono in Bobine e le basi e i blocchi in Blocchi e piastre base.

  Guida tecnica: Come scegliere una valvola idraulica

•

  NG10 (CETOP 5)

  Le valvole NG10 (CETOP 5), chiamate anche D05, si montano su una base con la foratura normalizzata ISO 4401-05. Servono per portate maggiori delle NG6 (CETOP 3), in centraline e macchine di media potenza.

  Qui trova le elettrovalvole direzionali Duplomatic DS5, con i vari cursori e bobine in corrente continua e alternata, la DS5M con monitoraggio del cursore, le elettrovalvole pilotate DSP5 e la valvola a inversione automatica DSB5. Le proporzionali DSE5 sono in Valvole proporzionali CETOP.

  Come scegliere:

  • il cursore: lo schema dei collegamenti in ogni posizione (centro chiuso, aperto, tandem…), indicato sulla targhetta della valvola;
  • la bobina: tensione (12 V, 24 V DC, 110 o 230 V AC) e tipo di connettore;
  • la portata e la pressione massime del circuito;
  • nelle pilotate, se il pilotaggio è interno o esterno e il drenaggio interno o esterno.

  La foratura è normalizzata: una NG10 (CETOP 5) di un altro marchio si monta sulla stessa base, ma verifichi sempre il cursore. Il codice inciso sulla valvola vecchia è la via più breve: lo cerchi nella casella di ricerca. Le bobine di ricambio sono in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

  NG16 (CETOP 7)

  Valvole direzionali NG16 (CETOP 7), foratura ISO 4401-07: elettrovalvole pilotate Duplomatic DSP7 e la valvola DSP7-10-C.

  In questa dimensione la bobina non muove direttamente il cursore principale: comanda una piccola valvola pilota che, con la pressione dell'olio, spinge il cursore grande. Per questo, oltre al cursore e alla tensione della bobina, verifichi se il pilotaggio è interno o esterno, se il drenaggio è interno o esterno e la pressione minima di pilotaggio. Il codice sulla targhetta della valvola vecchia indica tutto questo: cerchi per quel codice. Le bobine sono in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

  NG25 (CETOP 8)

  Valvole direzionali NG25 (CETOP 8), foratura ISO 4401-08: elettrovalvole pilotate Duplomatic DSP8 / E5P4.

  In questa dimensione la bobina non muove direttamente il cursore principale: comanda una piccola valvola pilota che, con la pressione dell'olio, spinge il cursore grande. Per questo, oltre al cursore e alla tensione della bobina, verifichi se il pilotaggio è interno o esterno, se il drenaggio è interno o esterno e la pressione minima di pilotaggio. Il codice sulla targhetta della valvola vecchia indica tutto questo: cerchi per quel codice. Le bobine sono in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

  NG32 (CETOP 10)

  Valvole direzionali NG32 (CETOP 10), foratura ISO 4401-10: elettrovalvole pilotate Duplomatic DSP10.

  In questa dimensione la bobina non muove direttamente il cursore principale: comanda una piccola valvola pilota che, con la pressione dell'olio, spinge il cursore grande. Per questo, oltre al cursore e alla tensione della bobina, verifichi se il pilotaggio è interno o esterno, se il drenaggio è interno o esterno e la pressione minima di pilotaggio. Il codice sulla targhetta della valvola vecchia indica tutto questo: cerchi per quel codice. Le bobine sono in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

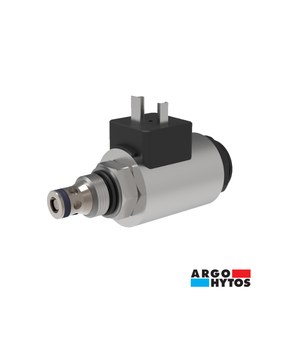

  Direzionali a cartuccia

  Elettrovalvole direzionali a cartuccia NEM e Argo-Hytos da montare in blocchi: 2/2, 3/2, 4/2 e 4/3, a otturatore e a cursore. Scelga per cavità.

  La cartuccia si avvita in una cavità normalizzata del blocco (per esempio CAV10-4) e la bobina si monta sopra. Quelle a otturatore (2/2 ad azione diretta, pilotate e a doppio otturatore) chiudono praticamente senza perdite e servono a trattenere un carico; quelle a cursore (2/2, 4/2, 4/3) permettono schemi a più vie, con una piccola perdita interna. Argo-Hytos ha le serie SD1E, SD2E e SD3E; c'è anche una valvola direzionale fissa NEM CAV10-4.

  Per scegliere: la cavità, la funzione (numero di vie e posizioni, normalmente aperta o chiusa), la portata e la tensione della bobina. I corpi e i blocchi per cartucce sono in Blocchi e piastre base e le bobine in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica

•

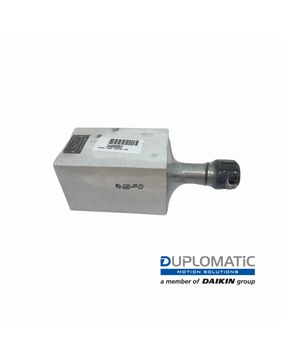

  Direzionali in linea

  Valvole direzionali per montaggio in linea, con attacchi filettati: valvole a 6 vie Duplomatic BFD06 da 3/8" e BFD10 da 1/2", senza bobine.

  La valvola a 6 vie devia l'olio di un'uscita verso due circuiti, per esempio per comandare due funzioni con una sola leva di un trattore o di una gru. Si monta direttamente sulla tubazione, senza base. Le bobine si vendono a parte: verifichi la tensione in Bobine.

  Guida tecnica: Come scegliere una valvola idraulica
