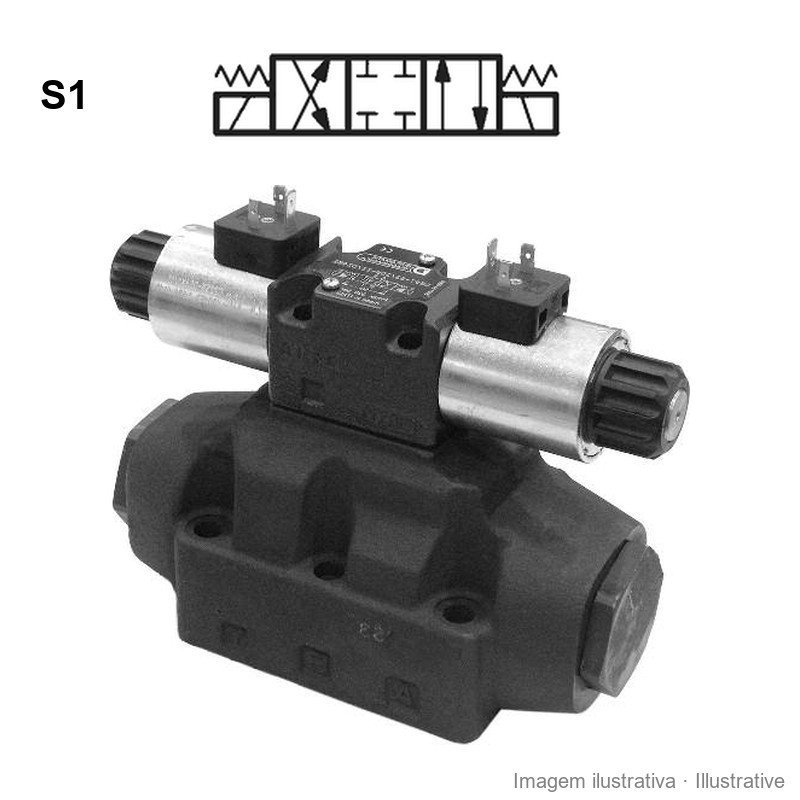

Elettrovalvola pilotata Duplomatic DSP5 / E4P4, NG10 (CETOP 5)

Name: Elettrovalvola pilotata Duplomatic DSP5 / E4P4, NG10 (CETOP 5)
Brand: Duplomatic
Availability: InStock

* Price on request *

Prezzo comprensivo di IVA all’aliquota di legge

Elettrovalvola direzionale pilotata Duplomatic DSP5 e E4P4, montaggio CETOP P05 (NG10), fino a 320 bar e 150 l/min, due bobine da 24 V DC.

Comando: 2 bobine, 3 posizioni (4/3)

Schema: S1

Corrente: DC

Tensione: 24 V

Extra: Pilotaggio e drenaggio esterni (EE)

Quantità

Prodotto disponibile con diverse opzioni

È un OEM? Un rivenditore? Un’officina?

Ottenga condizioni speciali

Cod. D.DSP5S1D24

Richiedi un'offerta commerciale

Consegna in 1-5 giorni lavorativi nel Portogallo continentale (articoli disponibili); Spagna 3 giorni lavorativi, resto dell'UE 5 giorni lavorativi. I tempi sono indicativi.

Spedizione da 6,15 € in Portogallo, 7,38 € in Spagna e 24,60 € nel resto dell'UE; gratuita da 123 € IVA incl. nel Portogallo continentale, 184,50 € IVA incl. in Spagna e 492 € IVA incl. nel resto dell'UE. Può anche ritirare nel nostro negozio di Leiria.

Resi entro 14 giorni, per posta.

Pagamento con Multibanco, MB WAY, carta, Apple Pay, Google Pay o bonifico bancario.

Spese di spedizione

Guida tecnica: Scegliere una valvola idraulica: tipi, montaggio, bobine e portata

Elettrovalvola direzionale pilotata Duplomatic: un distributore principale a comando idraulico, con montaggio su piastra CETOP P05 (NG10 con le bocche di pilotaggio X e Y), comandato da un'elettrovalvola pilota NG6. Si usa quando la portata è troppo grande per un'elettrovalvola a comando diretto.

Pressione massima sulle bocche P, A e B: 320 bar; bocca T con drenaggio esterno: 210 bar.
Portata massima: 150 l/min (120 l/min a 320 bar; meno con il cursore S4, secondo la scheda).
Due bobine, tre posizioni, cursori S1 o S4, bobine da 24 V DC.

Nelle opzioni si sceglie il cursore (S1 o S4) e la versione, DSP5 o E4P4, ciascuna con il suo collegamento di pilotaggio e drenaggio. Prima di ordinare, verifichi sulla targhetta e nel circuito come sono fatti il pilotaggio e il drenaggio, perché la piastra deve avere le bocche X e Y collegate di conseguenza.

Fonte: catalogo tecnico Duplomatic E*P4, versione 41 400/116 ED; catalogo tecnico Duplomatic DS(P)*M, versione 41 505/216 ED.
