Misura e sensori

Sotto-categorie

•

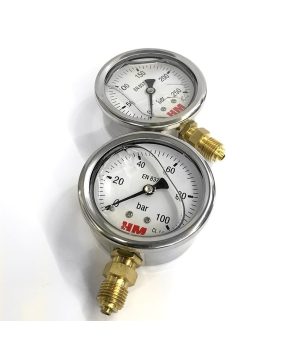

  Manometri

  Manometri per misurare la pressione nei circuiti idraulici, organizzati per diametro del quadrante: DN40, DN50, DN63 e DN100, manometri digitali e altri.

  In "altri" ci sono i manometri tricolore per filtri, il manovacuometro e gli isolatori.

  Come scegliere un manometro:

  • Scala: circa una volta e mezza o due volte la pressione di esercizio, perché la lancetta lavori a metà del quadrante (per esempio 0-400 bar per un circuito da 210 bar);
  • Attacco: radiale (in basso) o posteriore, di solito 1/4" BSP;
  • Flangia per montaggio a pannello, se serve;
  • Diametro: il DN63 è il più comune; il DN100 si legge meglio a distanza;
  • Bagno di glicerina, che smorza vibrazioni e pulsazioni e protegge il meccanismo.

  Un manometro sempre sotto pressione si rovina più in fretta con i picchi. Per proteggerlo, monti un isolatore per manometro (si apre solo quando si vuole leggere) o lo colleghi solo quando serve, tramite una presa di misura e un tubo di prova.

  I manometri digitali e i kit di diagnostica registrano picchi e valori minimi, il che aiuta a trovare i guasti. Veda anche Misura e sensori.

•

  Livelli e spie

  Livelli olio e spie per serbatoi idraulici, riduttori e moltiplicatori, con e senza termometro, livelli elettrici e sensori di livello. Marchi Miselli, KTR e Bühler.

  Si trovano in indicatori visivi di livello e galleggianti di livello. Tipi:

  • Livello visivo: una spia allungata che mostra l'altezza dell'olio; molti hanno il termometro;
  • Livello elettrico: oltre a mostrare il livello, ha un contatto che avvisa o spegne la centralina quando l'olio scende sotto il minimo;
  • Sensore di livello e temperatura (Bühler): uscita analogica o contatti di livello e temperatura, per centraline con controllo automatico;
  • Spia: finestra rotonda filettata, per vedere il livello in riduttori e piccoli serbatoi.

  Come scegliere un livello:

  • Interasse dei fori di fissaggio (76, 127, 254 mm…), che è la misura principale;
  • Filettatura delle viti (M10, M12);
  • Con o senza termometro, e con o senza contatto elettrico (normalmente aperto o chiuso).

  Per le spie, la misura è la filettatura. Veda anche Accessori per serbatoi.

•

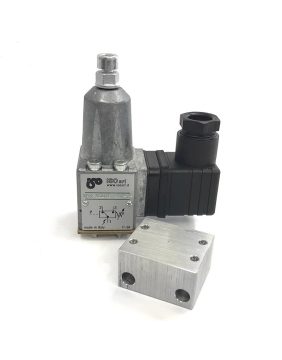

  Sensori di pressione

  Pressostati e trasduttori di pressione per controllare e comandare circuiti idraulici: pressostati ISO, Bühler e Argo-Hytos e trasduttori 4-20 mA o 0-10 V, con connettore DIN o M12.

  • Pressostato: apre o chiude un contatto elettrico quando la pressione supera un valore impostato. Serve ad avviare e fermare pompe, dare allarmi o confermare che una funzione ha raggiunto la pressione;
  • Pressostato elettronico: con display digitale, una o due uscite di commutazione e a volte uscita analogica o IO-Link;
  • Trasduttore di pressione: dà un segnale continuo proporzionale alla pressione (4-20 mA o 0-10 V) a un PLC o a un display.

  Come scegliere:

  • Campo di pressione: il valore di lavoro deve stare entro il campo, con margine per i picchi;
  • Segnale: contatto (normalmente aperto o chiuso), 4-20 mA, 0-10 V o IO-Link;
  • Attacco idraulico (di solito 1/4" BSP) e connettore elettrico (DIN 43650 o M12);
  • Nei pressostati, l'isteresi: la differenza tra la pressione di accensione e quella di spegnimento.

  Veda anche Manometri e Misura e sensori.

•

  Kit di diagnostica

  Kit di diagnostica Parker SensoControl e manometro digitale Service Junior fino a 600 bar, per misurare le pressioni sul campo e trovare i guasti.

  La valigetta SensoControl SCKIT-155-2-600 (kit CAN) riunisce strumento di misura, sensori e accessori in una valigetta di trasporto; si collega alle prese di misura della macchina e registra i valori durante il lavoro, mostrando picchi, cadute di pressione e tempi di risposta. Il Service Junior SCJN-600-0 è un manometro digitale semplice, fino a 600 bar, per letture rapide. Verifichi il contenuto del kit nella scheda dell'articolo.

•

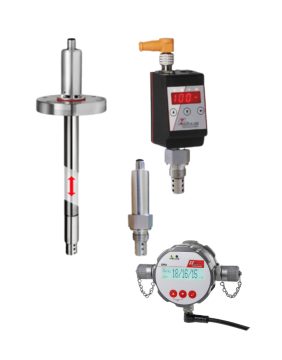

  Sensori di condizione dell'olio

  Sensori di umidità Bühler e contatori di particelle per seguire lo stato dell'olio e pianificare la manutenzione. Permettono di rilevare acqua e particelle prima che causino guasti.

  • Sensori di umidità BCM (WS100, WD100), con uscite analogiche, di commutazione o IO-Link: misurano l'acqua nell'olio e la temperatura;
  • Contatore di particelle BPM: misura in continuo la contaminazione da particelle;
  • Sistema di monitoraggio CMS: riunisce più sensori in un'unica unità;
  • Sensori e monitor dell'olio Argo-Hytos.

  Con questi sensori, olio e filtri si cambiano quando l'olio lo richiede, e non solo a ore di lavoro. Scelga per tipo di segnale e collegamento al circuito. Veda anche Sensori di contaminazione e Filtrazione ausiliaria.
