Trasmissione

Sotto-categorie

•

  OMT

  Mozzi di giunto OMT serie ND e stelle elastiche per collegare pompe idrauliche a motori elettrici, e lanterne OMT. Taglie da ND48 a ND143.

  Ci sono i mozzi ND48, ND65, ND86, ND108 e ND143. Scelga la taglia in base alla coppia da trasmettere e agli alberi di motore e pompa, la stella della stessa taglia e la lanterna in base alle flange di motore e pompa.

•

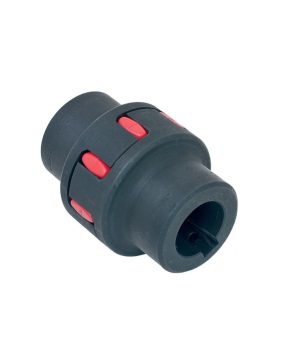

  TRASCO - da lavorare

  Mozzi per giunto elastico SIT Trasco GRMP grezzi, da forare su misura, e stelle elastiche AR. Taglie da 14/16 a 90/100.

  Il mozzo grezzo serve quando l'albero non ha una misura comune: foro e cava si lavorano al tornio. Scelga la taglia del giunto in base alla coppia e al maggiore dei due alberi, e la stella della stessa taglia.

•

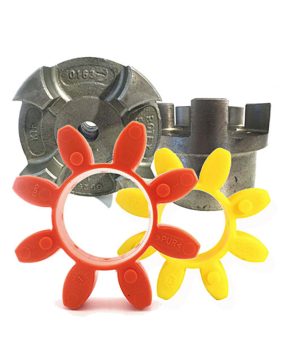

  KTR Rotex

  Mozzi KTR ROTEX già lavorati con foro e cava o scanalato, pronti da montare sull'albero della pompa o del motore, e stelle e flange ROTEX.

  Il giunto ROTEX ha due mozzi e una stella elastica in mezzo. Ci sono stelle T-PUR da 98 Shore-A, da 92 Shore-A e GS, e la flangia AC-DF. Scelga per taglia del giunto, diametro e linguetta (o scanalato) di ogni albero e durezza della stella.

•

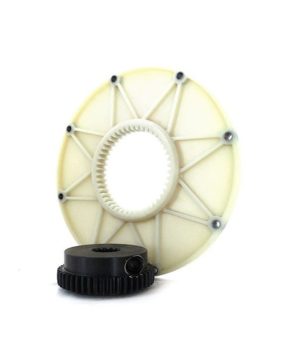

  KTR Bowex

  Giunti a denti bombati KTR BoWex e flange BoWex FLE-PA per collegare pompe idrauliche a motori a combustione, con mozzi e bussole BoWex M.

  Ci sono mozzi in acciaio BoWex M da lavorare, mozzi in acciaio KTR già lavorati, la bussola BoWex M, la flangia FLE-PA per il volano del motore ed elastomeri e flange BoWex HE e Monolastic. Scelga per taglia del giunto, flangia del volano e alberi dei due lati.

•

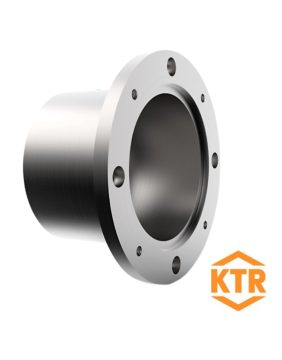

  Lanterne KTR

  Lanterne KTR per unire il motore elettrico alla pompa idraulica, con foratura SAE, ISO o grezze da lavorare, e flange e supporti motore KTR.

  Ci sono le lanterne PG (per esempio PG 350/6/33, da 350 mm), PK, PL e la PFL 450/9/1 da 450 mm da lavorare, la flangia di montaggio motore PTFS e supporti motore (antivibranti). Scelga per diametro della flangia del motore elettrico e per la flangia della pompa, e verifichi la lunghezza perché ci stia il giunto.

•

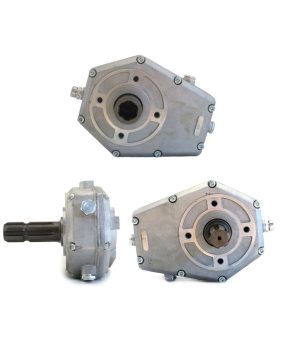

  Moltiplicatori

  Moltiplicatori di giri Oleodinamica Borelli per presa di forza del trattore, con albero maschio o femmina, per pompe a ingranaggi dei gruppi 2, 3 e 4. Rapporti da 1:2 a 1:3,5, singoli e doppi.

  Il moltiplicatore aumenta la velocità della presa di forza (540 giri/min, per esempio) perché la pompa dia la portata giusta. Ci sono moltiplicatori da 1:2, 1:2,5 (doppio), 1:3 e 1:3,5 (con albero passante), e per il gruppo 4 (93001) i manicotti SAE-B 13T, SAE-BB 15T e SAE-C 14T e gli adattatori SAE-B e SAE-C. Scelga per rapporto, gruppo e flangia della pompa e albero della presa di forza.

•

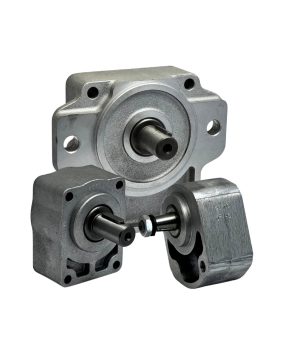

  Supporti cuscinetto

  Supporti cuscinetto per pompe dei gruppi 2 e 3, che sostengono i carichi radiali quando la pompa è azionata a cinghia o a catena.

  Si montano tra la pompa e la puleggia o la ruota dentata, perché l'albero della pompa non riceva lo sforzo della cinghia o della catena. Scelga per gruppo della pompa e tipo di albero.

•

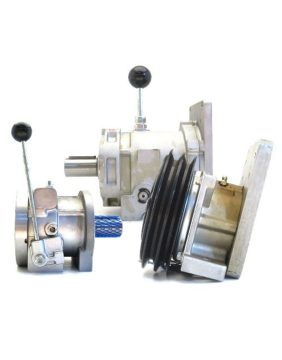

  Frizioni

  Frizioni Oleodinamica Borelli delle serie IM e IE per innestare e disinnestare pompe idrauliche, con flange per gruppo 3, SAE-B e SAE-C.

  La frizione permette di fermare la pompa senza fermare il motore, risparmiando energia e usura quando il circuito non lavora. C'è la IE13 per gruppo 3, le IM1R e IM2R e la flangia per IM2. Scelga la frizione in base alla coppia e la flangia corrispondente alla pompa.

•

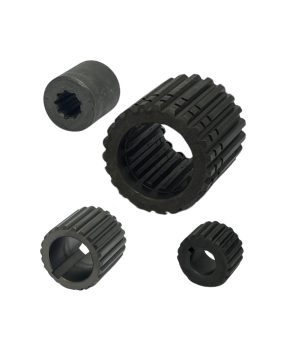

  Bussole e manicotti scanalati

  Bussole e manicotti scanalati Oleodinamica Borelli per collegare e adattare alberi di pompe, motori, moltiplicatori e prese di forza: scanalati DIN 5480, DIN 5482 e SAE.

  Ci sono scanalati DIN 5480, DIN 5482 e SAE (passi 16/32 DP e 12/24 DP), manicotti con linguetta DIN 6885 e bussole adattatrici.

  Un manicotto unisce due alberi con lo stesso scanalato; una bussola adattatrice unisce alberi diversi, per esempio lo scanalato di una pompa a quello di un moltiplicatore o di una presa di forza. È il modo più semplice per montare una pompa dove l'albero originale non si adatta.

  Come identificare uno scanalato:

  • Numero di denti (Z), per esempio Z14 o Z13;
  • Norma: DIN 5480 (indicata come W30x2, diametro e modulo), DIN 5482 (per esempio 25x22) o SAE (per esempio 13T 16/32 DP);
  • Diametro esterno dell'albero o interno della bussola, e la lunghezza utile.

  Per una bussola adattatrice indichi le due estremità: lo scanalato interno (dell'albero che entra) e quello esterno (del pezzo che lo riceve). Se ha solo il pezzo vecchio, conti i denti e misuri i diametri con il calibro, o ci invii una foto tramite il modulo di contatto. Veda anche Trasmissione.
