Prodotti

Sotto-categorie

•

  Tenute per oleodinamica

  Guarnizioni per cilindri, pompe, motori e valvole oleodinamiche: guarnizioni stelo e pistone, raschiatori, anelli di guida, O-ring, anelli di tenuta e kit guarnizioni, a magazzino e su misura.

  In questa sezione trova:

  • Guarnizioni stelo (TTU, TTI, TTS, IGR e chevron), che impediscono la perdita d'olio verso l'esterno del cilindro;
  • Guarnizioni pistone (DBM, Tesko, EGR), che separano le due camere;
  • Raschiatori (P5, P9, PW, DSR-U e metallici GA), che non lasciano entrare lo sporco;
  • Anelli di guida e nastro di guida, che evitano il contatto metallo su metallo;
  • O-ring in NBR e Viton e anelli antiestrusione;
  • Anelli di tenuta CB, CC e per pressione per alberi, guarnizioni in PTFE, rondelle di tenuta e kit guarnizioni per pompe e motori.

  Per scegliere una guarnizione servono tre misure: il diametro dello stelo (o della canna, per il pistone), il diametro del fondo della sede e l'altezza della sede. Il materiale dipende dall'olio e dalla temperatura: NBR per olio minerale fino a circa 100 °C, Viton (FKM) per temperature più alte e alcuni fluidi speciali, poliuretano per guarnizioni stelo e raschiatori, e PTFE quando servono basso attrito o velocità elevate.

  La ricerca guarnizioni cerca queste misure in tutti i profili contemporaneamente. Se ha solo la guarnizione usurata, misuri la sede e non la guarnizione, che si deforma con l'uso. Per i kit guarnizioni di una pompa o di un motore, cerchi per modello della macchina (Kawasaki, Linde, Danfoss, M+S, Ronzio).

  Guida tecnica: Come scegliere una guarnizione idraulica

•

  Tubi e raccordi

  Tutto ciò che collega i componenti di un circuito idraulico: tubi flessibili, raccordi a pressare, adattatori, innesti rapidi, tubo in acciaio e fascette.

  • Tubi flessibili: tubo idraulico per bassa e alta pressione, aspirazione, tubo in acciaio zincato e protezioni a spirale e in tessuto;
  • Raccordi a pressare: BSP, metrici DIN, JIC, ORFS, JIS, flange SAE 3000 e 6000, banjo e Interlock, con le boccole;
  • Adattatori: BSP, metrico DIN 2353 (anello tagliente), JIC, ORFS, flange e prese di misura;
  • Innesti rapidi: ISO-A, ISO-B, a faccia piana, Faster NV, Tema T, VCR, PVS e altri;
  • Fascette per tubi e tubi flessibili.

  Il primo passo è identificare la filettatura o l'attacco: BSP (cono a 60°), metrica DIN (cono a 24°), JIC (cono a 37°), ORFS (faccia piana con O-ring) o flangia. La guida Come identificare raccordi e tubi flessibili spiega come misurare con il calibro, e la tabella delle filettature riporta le misure di ognuna.

  Se le serve il tubo già montato, usi il tubo flessibile su misura: sceglie tubo, raccordi e lunghezza e vede subito il prezzo. Per cercare raccordi e tubi compatibili, usi la ricerca raccordi e tubi.

  Guida tecnica: Filettature BSP e NPT: come identificarle

•

  Filtrazione

  Filtri idraulici ed elementi filtranti per mantenere pulito l'olio: la maggior parte dei guasti di pompe e valvole deriva da olio sporco.

  In questa sezione:

  • Filtri di ritorno, in pressione, in linea e di aspirazione;
  • Elementi filtranti di ricambio Argo-Hytos, Filtrec, Donaldson, FBN e altri;
  • Indicatori di intasamento, filtri di sfiato e accessori per serbatoi;
  • Unità di filtrazione ausiliaria e sensori di contaminazione dell'olio.

  Per sostituire un elemento filtrante, cerchi il codice inciso sull'elemento o sul coperchio del filtro; molti elementi hanno equivalenti di altri marchi con le stesse misure. Senza codice, servono le misure (diametro esterno, interno e altezza), il grado di filtrazione in micron e la pressione che l'elemento deve sopportare.

  Dove va ogni filtro: quello di aspirazione protegge la pompa (rete larga, bassa perdita di carico), quello in pressione protegge le valvole a valle della pompa, e quello di ritorno pulisce l'olio che torna al serbatoio. Un indicatore di intasamento avvisa quando è il momento di sostituire l'elemento.

•

  Misura e sensori

  Strumenti per misurare e controllare un circuito idraulico: manometri, livelli e spie, pressostati e trasduttori, sensori di condizione dell'olio e kit di diagnostica.

  • Manometri di diametro 40, 50, 63 e 100 mm, a bagno di glicerina, e manometri digitali;
  • Livelli e spie dell'olio, con e senza termometro, e livelli elettrici;
  • Pressostati e trasduttori di pressione;
  • Sensori di condizione dell'olio (umidità, temperatura) e contatori di particelle;
  • Kit di diagnostica con sensori, tubi di prova e prese di misura.

  Come scegliere un manometro: la scala deve arrivare a circa una volta e mezza o due volte la pressione di esercizio, perché la lancetta lavori a metà del quadrante. La filettatura di attacco più comune è 1/4" BSP, radiale o posteriore. Su macchine con vibrazioni o pulsazioni, il bagno di glicerina protegge il meccanismo. Per non tenere il manometro sempre sotto pressione, monti un isolatore per manometro o usi una presa di misura con tubo di prova.

  Per misurare senza aprire il circuito, le prese di misura (EMA3) restano montate sulla macchina e il manometro si collega solo quando serve.

•

  Valvole

  Valvole oleodinamiche per comandare la direzione, la pressione e la portata dell'olio, con montaggio su piastra (CETOP), in linea o a cartuccia, con bobine, distributori e blocchi.

  In questa sezione:

  • Valvole direzionali NG6 (CETOP 3) e NG10 (CETOP 5): elettrovalvole Duplomatic DS3 e DS5, proporzionali e modulari;
  • Valvole a cartuccia NEM, Argo-Hytos e Hydronit, da montare nei blocchi;
  • Valvole in linea Oleodinamica Marchesini e Tognella: limitatrici, di non ritorno, overcenter, di sequenza, regolatrici di portata, divisori di flusso, alta-bassa e fine corsa;
  • Distributori a comando manuale ed elettrico, ricambi PVG16 e PVG32, joystick ed elettronica;
  • Bobine, connettori DIN 43650, valvole a sfera, moltiplicatori di pressione e blocchi Eurofluid.

  Per sostituire una valvola, la via più sicura è il codice inciso sulla targhetta o sul corpo: lo cerchi nella casella di ricerca. Senza codice, serve conoscere il tipo di montaggio (piastra CETOP, filettatura in linea o cartuccia), la funzione, la pressione massima, la portata e, nelle elettrovalvole, la tensione della bobina (per esempio 24 V DC o 230 V AC).

  Nelle valvole CETOP la foratura è normalizzata (ISO 4401): una valvola NG6 (CETOP 3) di una marca si monta sulla base di un'altra. Verifichi sempre il tipo di cursore (lo schema centrale) prima di sostituirla.

  Guida tecnica: Come scegliere una valvola idraulica

•

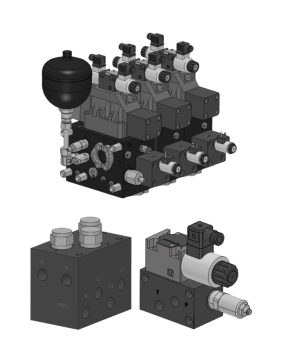

  Sistemi Hidro Orfão

  Valvole sviluppate dal nostro team per casi concreti di macchine: valvola per attacco rapido (Quick Hitch) di escavatore e valvola di posizionamento laterale delle forche di carrello elevatore.

  La valvola per attacco rapido comanda il cilindro dell'attacco che blocca la benna o l'attrezzo al braccio dell'escavatore. La valvola di posizionamento laterale comanda il movimento laterale delle forche del carrello. Ci contatti per adattarla alla sua macchina, indicando marca, modello e circuito idraulico disponibile.

•

  Pompe

  Pompe idrauliche e ricambi per macchine mobili, agricole, forestali e industriali: a ingranaggi, a pistoni assiali, ad asse inclinato, a palette e manuali.

  • Pompe a ingranaggi Ronzio e Hydreco dei gruppi da 1 a 4 e a ingranaggi interni;
  • Pompe a pistoni assiali Kawasaki (K3V, K5V, K3VG, K3VLS, K7VG, K8V), Linde e Rexroth;
  • Pompe ad asse inclinato Rexroth e Aber;
  • Pompe a palette B&C e Nachi, singole, doppie e triple;
  • Pompe manuali a semplice e doppio effetto, con e senza serbatoio;
  • Ricambi e kit guarnizioni per modello di pompa.

  Per sostituire una pompa, la via più breve è il codice completo sulla targhetta: lo cerchi. Senza targhetta, serve conoscere il tipo di pompa, la cilindrata (cm³ per giro), il senso di rotazione visto dall'albero, il tipo di albero (conico, scanalato, cilindrico con linguetta), la flangia di fissaggio e le filettature di ingresso e uscita.

  Il calcolatore di cilindrata dà la cilindrata di una pompa a ingranaggi dalle misure degli ingranaggi, e il calcolatore di potenza indica il motore necessario per portata e pressione.

•

  Trasmissione

  Componenti per collegare la pompa idraulica al motore elettrico, al motore a combustione o alla presa di forza: giunti, lanterne, moltiplicatori, frizioni, bussole scanalate e supporti cuscinetto.

  • Giunti elastici KTR ROTEX e BOWEX, TRASCO e OMT, con stelle in diverse durezze;
  • Lanterne (campane) che fissano la pompa al motore;
  • Moltiplicatori e frizioni Oleodinamica Borelli per prese di forza;
  • Bussole e manicotti scanalati DIN 5480, DIN 5482 e SAE e supporti cuscinetto.

  Per montare una pompa su un motore elettrico servono tre pezzi: la lanterna (che collega la flangia del motore a quella della pompa), il giunto (un mozzo per ogni albero e la stella in mezzo) e, se serve, una bussola. Indichi potenza e altezza d'asse del motore elettrico (o la flangia), il tipo di flangia della pompa (per esempio SAE A o europea) e gli alberi dei due lati: diametro e linguetta, o scanalatura e norma.

  La durezza della stella (Shore) cambia lo smorzamento: stelle più morbide assorbono più vibrazioni, quelle più dure trasmettono più coppia.

•

  Motori

  Motori idraulici per trasformare pressione e portata dell'olio in rotazione, idroguide e freni negativi: M+S, Danfoss, Rexroth, Linde, Kawasaki, Ronzio e altri.

  • Motori orbitali M+S Hydraulic delle serie MM, MP, MR, MRNA, MS, MT, MTM, MV e MVM, motori Danfoss e motori con freno negativo;
  • Motori a pistoni M+S MAP, Rexroth A6VM, Linde e Kawasaki;
  • Motori a ingranaggi Ronzio e Hydreco e motori a palette Vickers;
  • Idroguide orbitrol HKU(S) e valvole prioritarie PR per sterzi idraulici;
  • Freni negativi M+S LB/LBS e kit guarnizioni.

  I motori orbitali M+S sono intercambiabili con i motori Danfoss da OMM a OMV: se la sua macchina ha un Danfoss, può cercare per modello Danfoss e trovare l'equivalente M+S.

  Come scegliere un motore orbitale:

  • Serie: definisce la taglia e la coppia massima;
  • Cilindrata (cm³ per giro): più è grande, più coppia e meno giri a parità di portata;
  • Albero: cilindrico, scanalato o conico, e il diametro;
  • Flangia e posizione degli attacchi dell'olio (laterali o posteriori), e se ha il drenaggio.

  Il codice inciso sul motore vecchio riporta queste informazioni. Nella scheda di ogni serie ci sono le versioni disponibili con il codice originale.

•

  Accumulatori

  Accumulatori idraulici Hydac e SAIP e ricambi: accumulatori a sacca e a membrana, sacche e membrane e accessori di fissaggio.

  Un accumulatore conserva olio in pressione comprimendo azoto dietro una sacca o una membrana, e serve ad assorbire urti e pulsazioni, mantenere la pressione quando la pompa si ferma, fornire portata extra nei picchi di consumo e come riserva di emergenza.

  • Accumulatori a sacca (Hydac SB330 e altri): per volumi maggiori e portate elevate;
  • Accumulatori SAIP delle serie LA, LAV, SI e WA;
  • Sacche e membrane di ricambio.

  Come scegliere: il volume (in litri), la pressione massima di esercizio, la filettatura di collegamento al circuito e il materiale della sacca o della membrana (NBR per olio minerale). Per una sacca di ricambio, indichi anche la filettatura della valvola di precarica (per esempio M50x1,5 o 7/8"-14 UNF).

  Attenzione: un accumulatore contiene azoto in pressione anche a macchina ferma. Prima di smontarlo, scarichi l'olio e il gas con l'attrezzatura apposita. La precarica si fa solo con azoto, mai con aria né ossigeno.

•

  Raffreddamento

  Raffreddatori per mantenere l'olio idraulico alla temperatura giusta. L'olio caldo perde viscosità, usura le guarnizioni e riduce il rendimento delle pompe; la maggior parte dei circuiti dovrebbe lavorare sotto circa 60 °C.

  • Raffreddamento aria-olio: radiatori con ventola elettrica o idraulica, come i Bondioli & Pavesi da A16 ad A65, per macchine mobili e centraline senza acqua disponibile;
  • Raffreddamento acqua-olio: scambiatori a piastre e a fascio tubiero Sesino e Bühler, compatti ed efficienti quando c'è acqua di raffreddamento;
  • Raffreddamento offline: unità con pompa propria, che raffreddano l'olio del serbatoio indipendentemente dal circuito principale;
  • Accessori: ventole di ricambio e termostati.

  Come scegliere: serve conoscere la potenza da dissipare (in kW) e la portata d'olio che passa nel raffreddatore. Una regola pratica è che la potenza da dissipare sia tra il 20 e il 30 % della potenza installata, ma il valore giusto dipende dalla macchina e dal ciclo di lavoro. Nel radiatore aria-olio conta anche la temperatura dell'aria ambiente; nello scambiatore acqua-olio, la temperatura e la portata dell'acqua.

•

  Minicentraline

  Componenti Hydronit per minicentraline idrauliche compatte, con motore elettrico, pompa, blocco e serbatoio in un unico gruppo: motori, pompe, blocchi, valvole, serbatoi e accessori.

  Le minicentraline si usano su piattaforme elevatrici, porte basculanti, presse, ribaltabili di camion, rampe e piccole macchine. In questa sezione trova:

  • Blocchi centrali e modulari, ed elementi distanziali;
  • Valvole a cartuccia: limitatrici di pressione, di emergenza, regolatrici di portata compensate e non compensate, proporzionali ed elettrovalvole, con bobine;
  • Motori da 12 e 24 V DC e accessori, come coperchi e supporti di fissaggio;
  • Filtri di aspirazione, serbatoi, tappi e altri accessori.

  Per riparare una centralina, il codice inciso sul blocco o sull'etichetta della centralina è il miglior punto di partenza. Per le valvole a cartuccia, indichi la filettatura della cartuccia (per esempio 3/4-16 UNF), la funzione e, nelle elettrovalvole, la tensione della bobina. Per montare una centralina nuova, ci indichi portata, pressione, tipo di motore (DC o AC), volume del serbatoio e schema di funzionamento; la aiutiamo a scegliere i pezzi.

  Può anche vedere le valvole a cartuccia NEM e i blocchi Eurofluid.

•

  Pressatubi

  Macchine per pressare tubi idraulici in officina o sul posto di lavoro: macchine manuali, che funzionano senza elettricità con una pompa manuale, macchine elettriche da officina e macchina per il taglio del tubo.

  Con una pressatubi si realizza il tubo montato al momento, senza aspettare: si taglia il tubo a misura, si montano raccordo e boccola e la macchina stringe la boccola sul tubo al diametro giusto. È quello che si usa nelle officine di macchine agricole e movimento terra e nei furgoni di assistenza.

  Come scegliere:

  • Diametro massimo del tubo che la macchina pressa (per esempio fino a 1" o fino a 2"), e se pressa tubi a quattro e sei strati di filo;
  • Azionamento: manuale (senza elettricità, per assistenza sul posto) o elettrico (più veloce, per l'officina);
  • Ganasce: ogni diametro di boccola usa un set di ganasce; verifichi che siano incluse quelle che le servono.

  Il diametro finale di pressatura viene dalla tabella del produttore del raccordo e del tubo. I raccordi e i tubi flessibili sono nella sezione Tubi e raccordi. Se non le serve una macchina, il tubo flessibile su misura consegna il tubo già pressato.

•

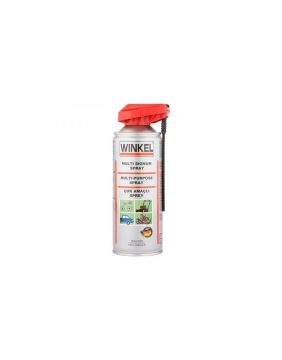

  Materiali di consumo industriali

  Materiali di consumo per montaggio e manutenzione di macchine e circuiti idraulici, dei marchi Loxeal, Winkel e Tectane: frenafiletti e sigillanti per filettature, sigillanti per flange, siliconi e spray tecnici.

  • Frenafiletti a media e alta resistenza, perché viti e dadi non si allentino con le vibrazioni;
  • Sigillanti per filettature e sigillante idraulico per filettature di tubazioni;
  • Sigillanti per flange, che sostituiscono le guarnizioni su facce lavorate;
  • Bloccanti per cuscinetti, per fissare cuscinetti e bussole su alberi e sedi;
  • Siliconi per guarnizioni;
  • Spray di pulizia industriale, pulitore freni, multiuso, al rame, refrigerante e rilevatore di perdite d'aria;
  • Piccoli attrezzi, come il kit di ganci per guarnizioni e metri a nastro.

  I frenafiletti e i sigillanti anaerobici induriscono in assenza d'aria, tra le parti metalliche. Per una buona adesione le superfici devono essere pulite e asciutte: uno spray di pulizia prima dell'applicazione fa la differenza. Il frenafiletti ad alta resistenza può richiedere calore per lo smontaggio; usi quello a media resistenza quando il pezzo dovrà essere svitato di nuovo.

  Attenzione: sulle filettature a tenuta con cono, rondella o O-ring (BSP, JIC, ORFS, metrica DIN) non si usa sigillante per filettature: la tenuta è data dal collegamento stesso.

  Veda anche Adesivi e siliconi.

•

  Pneumatica - Fine serie

  Articoli di pneumatica di fine serie: cilindri, valvole, elettrovalvole, comandi da pannello, trattamento aria, raccordi, silenziatori e tubi, dei marchi Aircomp, Aignep, E.MC e AirTAC.

  Sono organizzati in cilindri, kit cilindro e guarnizioni, accessori per cilindri, valvole direzionali ed elettrovalvole, valvole manuali e meccaniche, comandi da pannello, bobine e connettori, elettrovalvole per fluidi, trattamento aria, raccordi istantanei, raccordi in ottone e a compressione, regolatori di flusso e non ritorno, silenziatori e tubi. Verifichi la filettatura (G o R), il diametro del tubo e, nelle elettrovalvole, la tensione della bobina.
