Senkbrems- und entsperrbares Rückschlagventil Argo-Hytos (Patrone)

Einschraubpatronen von Argo-Hytos zum Halten von Lasten an Zylindern und Motoren. Die Senkbremsventile (Overcentre) steuern das Absenken und begrenzen den Druck; die entsperrbaren Rückschlagventile lassen das Öl nur austreten, wenn sie Steuerdruck erhalten.

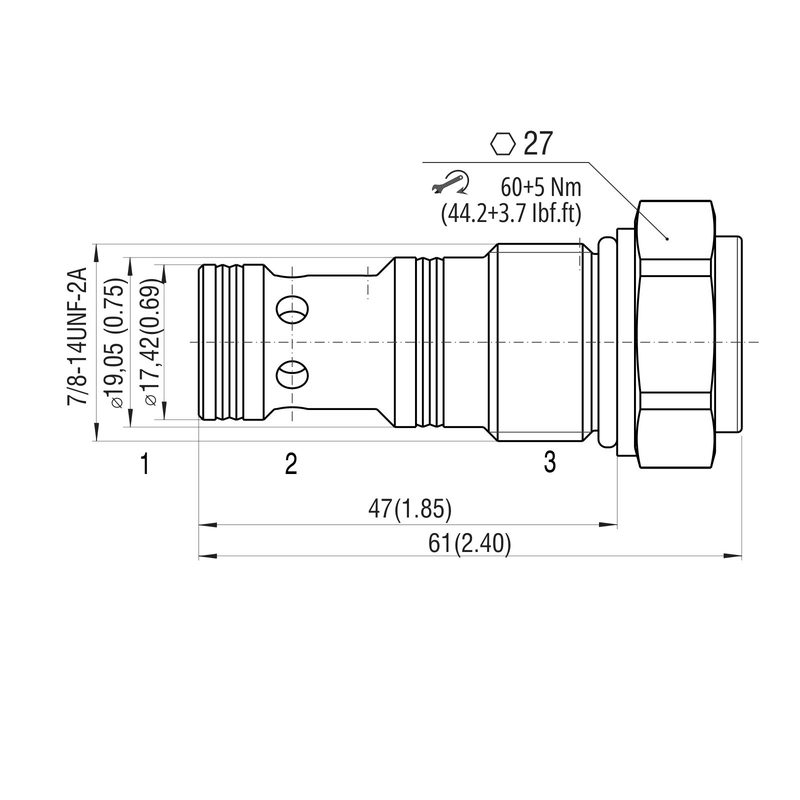

• Bohrung BP3 (7/8-14 UNF, 10-3S): SO5A-BP3, Senkbremsventil bis 40 l/min, Verhältnis 2,5:1 oder 5:1 bei den Ausführungen der Liste; SOB5A-BP3, vollständig kompensiertes Senkbremsventil (der Gegendruck beeinflusst die Einstellung kaum), 40 l/min; SC5H-BP3, entsperrbares Rückschlagventil zum Öffnen, 60 l/min, 420 bar, Verhältnis 3:1
• Bohrung S3 oder S4 (1 5/16-12 UNF): SC5H-S3, entsperrbares Rückschlagventil zum Öffnen, 120 l/min, 3:1; SCC5H-S3, steuerbares Rückschlagventil zum Schließen, 2:1; SOB5A-S3, kompensiertes Senkbremsventil, 120 l/min, 350 bar; SOBD5A-S4, kompensiertes Senkbremsventil mit interner Leckölführung, 180 l/min, 8:1

Bei den SO5A und SOB5A-BP3 gibt die Zahl 21, 32 oder 42 im Code die maximale Einstellung von 210, 320 oder 420 bar an. Prüfen Sie vor der Bestellung die Bohrung des Blocks und den vollständigen Code.

Quelle: technische Datenblätter Argo-Hytos SO5A-BP3, SOB5A-BP3, SC5H-BP3, SC5H-S3, SCC5H-S3, SOB5A-S3 und SOBD5A-S4 (HA 5199, 5197, 5037, 5220, 5222, 5211 und 5212).
