Valvola di bilanciamento e non ritorno pilotata Argo-Hytos (cartuccia)

Cartucce da avvitare di Argo-Hytos per trattenere carichi in cilindri e motori. Le valvole di bilanciamento (overcentre) controllano la discesa e limitano la pressione; le non ritorno pilotate lasciano uscire l'olio solo quando ricevono pressione di pilotaggio.

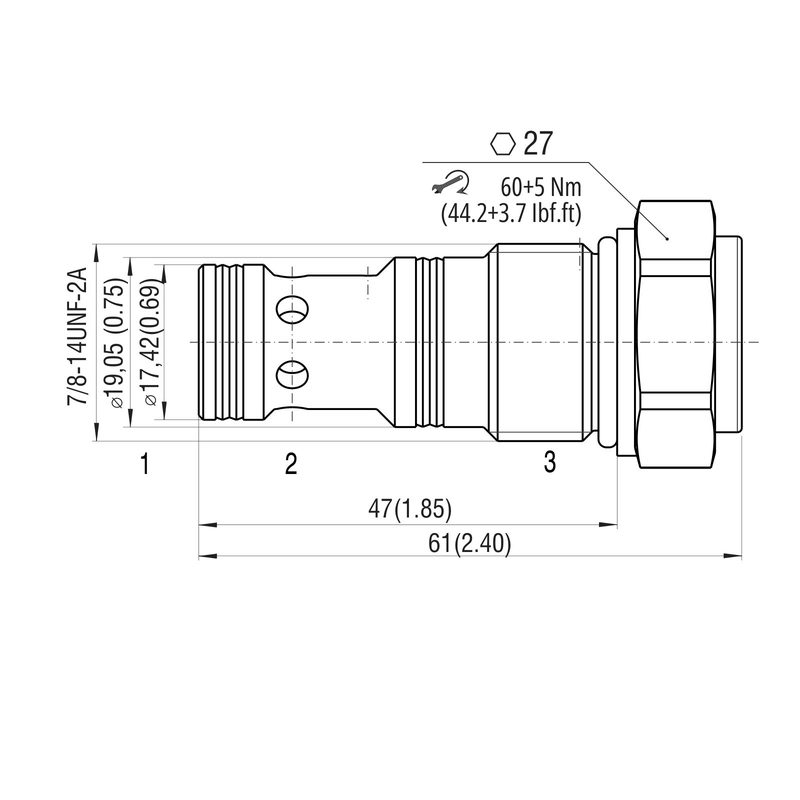

• Cavità BP3 (7/8-14 UNF, 10-3S): SO5A-BP3, bilanciamento fino a 40 l/min, rapporto 2,5:1 o 5:1 nelle versioni della lista; SOB5A-BP3, bilanciamento totalmente compensato (la contropressione quasi non influisce sulla regolazione), 40 l/min; SC5H-BP3, non ritorno pilotata in apertura, 60 l/min, 420 bar, rapporto 3:1
• Cavità S3 o S4 (1 5/16-12 UNF): SC5H-S3, non ritorno pilotata in apertura, 120 l/min, 3:1; SCC5H-S3, non ritorno pilotata in chiusura, 2:1; SOB5A-S3, bilanciamento compensato, 120 l/min, 350 bar; SOBD5A-S4, bilanciamento compensato con drenaggio interno, 180 l/min, 8:1

Nelle SO5A e SOB5A-BP3, il numero 21, 32 o 42 nel codice indica la regolazione massima di 210, 320 o 420 bar. Verifichi la cavità del blocco e il codice completo prima di ordinare.

Fonte: schede tecniche Argo-Hytos SO5A-BP3, SOB5A-BP3, SC5H-BP3, SC5H-S3, SCC5H-S3, SOB5A-S3 e SOBD5A-S4 (HA 5199, 5197, 5037, 5220, 5222, 5211 e 5212).
