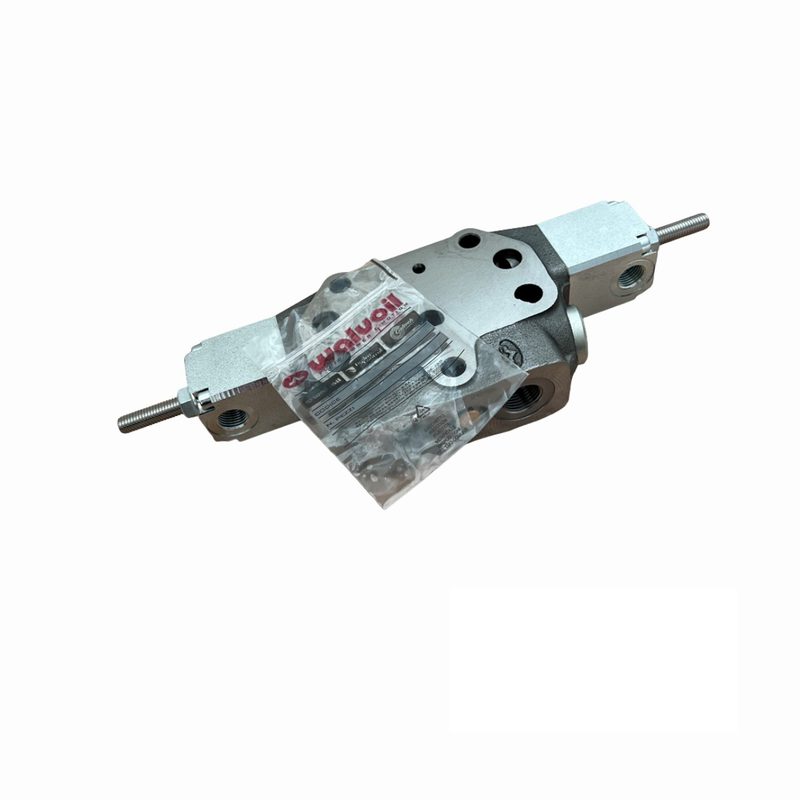

Element für Wegeventil Walvoil DLS7

Komplette Arbeitselemente für das Sektionswegeventil Walvoil DLS7, mit Load Sensing, mit Parallelschaltung und doppeltwirkendem Schieber. Das DLS7 arbeitet bis 315 bar, mit 60 l/min nominal an den Verbraucheranschlüssen A und B.

Der Code jeder Option gibt an, wie das Element aufgebaut ist:

• 6C, 6Q, 6S, 6T oder 6V: Schiebertyp, je nach gewünschtem Volumenstrom
• 8MC LFG: Federrückstellung in die Mitte, mit Hebelgehäuse mit Volumenstrombegrenzern
• 7FT LFG: Schieber mit Reibung, der in der losgelassenen Stellung bleibt
• 8IMF3: hydraulische Proportionalbetätigung, mit Hubeinstellung
• P3T: Verbraucheranschlüsse A und B mit Stopfen, ohne Ventile

Um ein Element hinzuzufügen oder zu tauschen, prüfen Sie den auf dem Gehäuse der vorhandenen Elemente eingeprägten Code.

Quelle: technischer Katalog Walvoil SD6 - DLS7, DBU001E, 2. Ausgabe Dezember 2006.
