Rückschlagventil NEM (Patrone)

Rückschlagventile NEM als Einschraubpatrone, zum Einschrauben in einen Hydraulikblock. Sie lassen das Öl in einer Richtung durch und sperren in der Gegenrichtung, mit einer Leckage von 0,25 cm³/min. Dichtungen aus NBR und PTFE; Maximaldruck 350 bar bei allen.

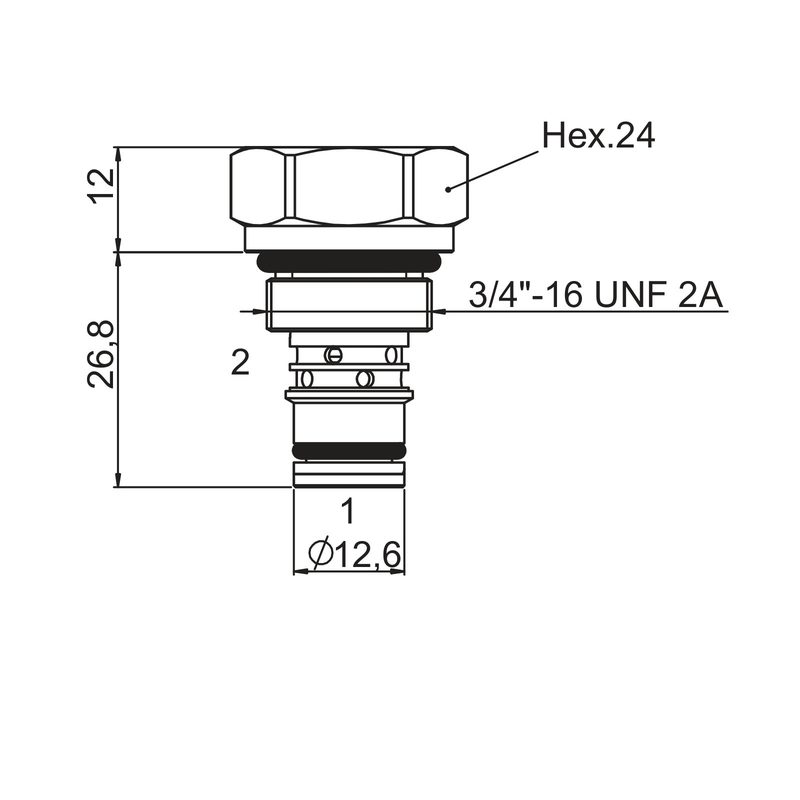

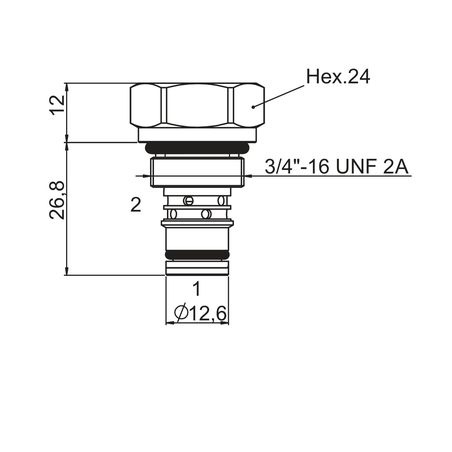

• 08-2 (Baureihe 0702, Gewinde 3/4"-16 UNF): bis 40 l/min, Anzugsmoment 40 Nm
• 10-2 (Baureihe 0703, Gewinde 7/8"-14 UNF): bis 80 l/min, Anzugsmoment 50 Nm
• 12-2 (Baureihe 0704, Gewinde 1 1/16"-12 UN): bis 130 l/min, Anzugsmoment 60 Nm
• 16-2 (Baureihe 0705, Gewinde 1 5/16"-12 UN): bis 150 l/min, Anzugsmoment 75 Nm

In jeder Größe wird die Feder nach dem Öffnungsdruck gewählt: 0,35, 2,5 oder 5 bar. Die Option mit Bohrung 10-3S (0723227101) ist anders: es ist ein entsperrbares Rückschlagventil SAE 10 der Baureihe 0723.2, bis 60 l/min und mit Vorsteuerverhältnis 3:1.

Prüfen Sie vor der Bestellung die Bohrung des Blocks.

Quelle: technischer Katalog NEM Mechanical and Electrical Cartridge Valves, Version DT001GB001 IR0 - 11.2014.
