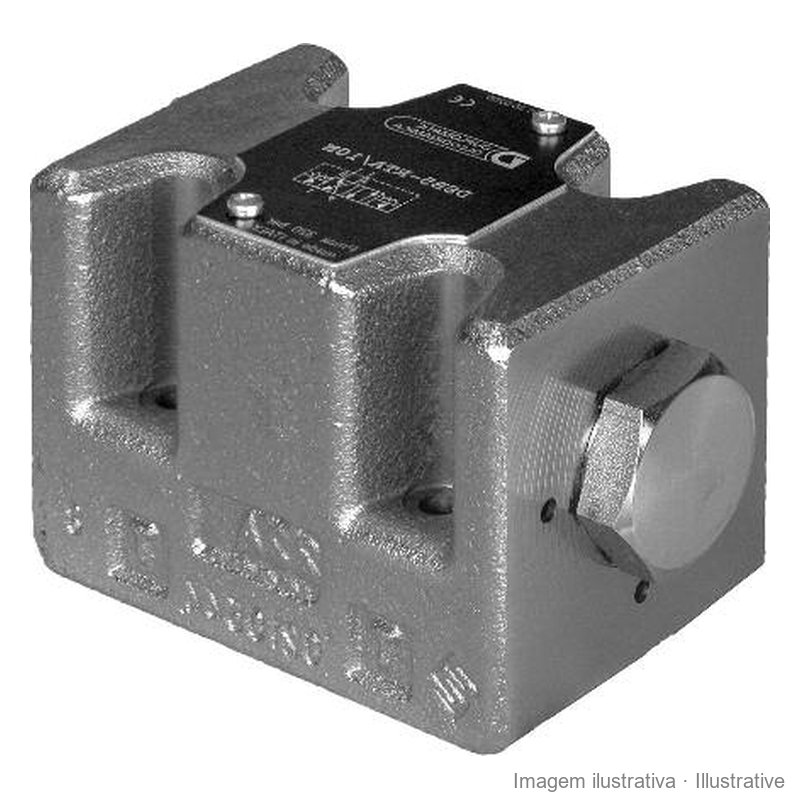

Valve d'inversion automatique Duplomatic DSB3-RTA/10N (NG6)
355,97 €
Prix TTC, TVA au taux légal en vigueur
(289.41 € Hors TVA. TVA à ajouter au taux légal en vigueur.)
Distributeur Duplomatic DSB3-RTA, NG6 (CETOP 3), qui inverse seul le sens du débit quand le vérin arrive en fin de course. Jusqu'à 350 bar et 30 l/min.
Le DSB3-RTA est un distributeur à tiroir à inversion automatique, à montage sur embase ISO 4401-03, NG6 (CETOP 3). Quand le débit s'arrête dans la ligne A ou B, par exemple quand le vérin arrive en fin de course, la valve inverse le sens de l'huile, indépendamment de la pression. Le vérin effectue ainsi un mouvement de va-et-vient continu sans commande électrique.
- Pression maximale en P : 350 bar ; pression minimale de fonctionnement : 50 bar
- Débit : de 3 à 30 l/min
- Rapport de sections du vérin entre 1:1,25 et 1:2 ; Duplomatic recommande de relier A à la chambre côté piston
- Joints NBR (N), série 10, finition zinc-nickel
Pour régler le limiteur de pression du circuit, l'inversion automatique doit être neutralisée (vanne d'arrêt fermée). La fiche technique PDF se trouve dans les pièces jointes.
Source : catalogue technique Duplomatic DSB, version 41 640/115 ED.
D.DSB3RTA
Fiche technique
- Interface CETOP
- NG6 (CETOP 3)
Références spécifiques
- Code-barres interne
- 2200111689912
