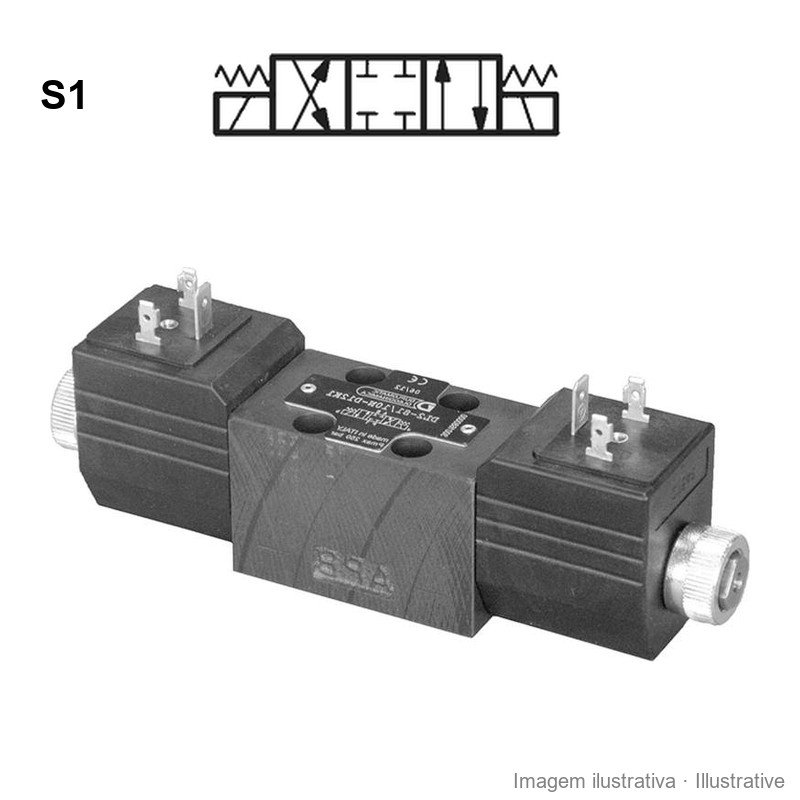

Magnetventil Duplomatic DL2 (NG4)

* Price on request *
Preis inkl. gesetzlicher MwSt.

Kompaktes Magnet-Wegeventil Duplomatic DL2, NG4 (CETOP 2), bis 20 l/min und 250 bar, mit Spulen 12 oder 24 V DC.

Betätigung: 2 Spulen, 3 Stellungen (4/3)
Schaltbild: S1
Strom: DC
Spannung: 24 V
Extras: Keine
Menge
Artikel nur noch in anderer Variante erhältlich

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.DL2S1D24

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 123 € inkl. MwSt. in Festland-Portugal, 184,50 € inkl. MwSt. in Spanien und 492 € inkl. MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Das DL2 ist ein direktgesteuertes Magnet-Wegeventil für Plattenmontage NG4 (CETOP 2), nach ISO 4401-02, in kompakter Ausführung mit kleinen Spulen. Duplomatic empfiehlt es für Mini-Aggregate sowie für mobile und landwirtschaftliche Maschinen.

  • Maximaldruck: 250 bar an P, A und B; 160 bar an T
  • Maximaler Volumenstrom: 20 l/min
  • Schemata in der Liste: S1 und S3 (2 Spulen, 3 Stellungen, federzentriert) und TB (1 Spule auf Seite B, 2 Stellungen, Federrückstellung)
  • Spulen 12 oder 24 V DC, Anschluss für Stecker DIN 43650
  • Gehäuse aus Gusseisen, Dichtungen NBR

Prüfen Sie Schieberschema und Spulenspannung auf dem Typenschild des eingebauten Ventils.

Quelle: technischer Katalog Duplomatic DL2, Version 41 100/115 ED.

D.DL2S1D24

Technische Daten

CETOP-Anschlussbild
NG4 (CETOP 2)

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
DL2S1D24

Vielleicht gefällt Ihnen auch

2 andere Artikel in der gleichen Kategorie:

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Alle Optionen dieses Artikels (5)

Preise inkl. MwSt. zum gesetzlichen Satz

Beschreibung
Artikelnummer
Verfügbarkeit
Preis
2 Spulen, 3 Stellungen (4/3) - S1 - DC - 12 V - Keine
D.DL2S1D12
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S1 - DC - 24 V - Keine
D.DL2S1D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S3 - DC - 12 V - Keine
D.DL2S3D12
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S3 - DC - 24 V - Keine
D.DL2S3D24
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - TB - DC - 24 V - Keine
D.DL2TBD24
Letzte Stücke
