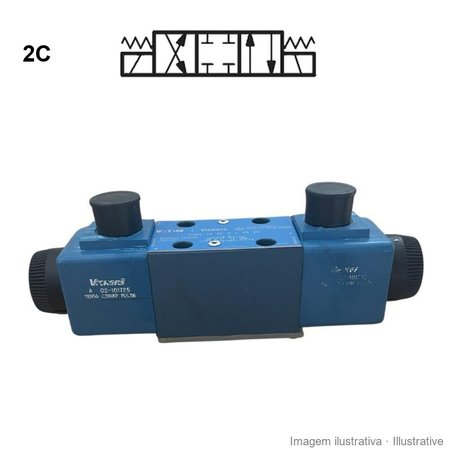

Magnetventil Vickers DG4V-3S (NG6), Schaltbild 2C
search
  • Magnetventil Vickers DG4V-3S (NG6), Schaltbild 2C

Magnetventil Vickers DG4V-3S (NG6)

201,84 €
Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(164.1 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Magnet-Wegeventil Vickers DG4V-3S (Danfoss), NG6 (CETOP 3), Standardausführung mit T-Anschluss bis 100 bar. Eine oder zwei Spulen, AC oder DC.

Betätigung: 2 Spulen, 3 Stellungen (4/3)
Schaltbild: 2C
Strom: DC
Spannung: 24 V
Extras: Keine
Menge
Auf Lager

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. 02-109025

164,10 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Technischer Leitfaden: Hydraulikventil wählen: Typen, Einbau, Spulen und Volumenstrom

Das DG4V-3S ist die Ausführung mit normaler Leistung des Magnet-Wegeventils Vickers DG4V-3, heute Danfoss, für Plattenmontage ISO 4401-03, NG6 (CETOP 3). Der Unterschied zum DG4V-3 liegt vor allem am Anschluss T, der hier bis 100 bar zulässt; bei höherem Gegendruck im Rücklauf wählen Sie das DG4V-3 (bis 207 bar an T mit DC-Spulen).

  • Eine Spule und Rückstellfeder: 0A, 0AL, 2A
  • Zwei Spulen, drei Stellungen: 2C, 8C
  • Spulen in 24 V DC, 110 V 50 Hz, 220 V 50 Hz und 220 V 50 Hz / 240 V 60 Hz
  • 8C mit 24 V DC auch in Ausführung mit weichem Schalten, mit Blende 0,9 mm (209)

Die Schemanummer legt die Schiebermitte fest (0 offene Mitte, 2 geschlossene Mitte, 8 Tandem); das L gibt die linke Montage an. Prüfen Sie den vollständigen Code auf dem Typenschild des zu ersetzenden Ventils.

Quelle: technischer Katalog Vickers 669 Pilot Operated Directional Control Valves, 5/94; Ersatzteilblatt Eaton Vickers DG4V-3, V-VLDI-TP002-E, 03/2009.

02-109025

Technische Daten

CETOP-Anschlussbild
NG6 (CETOP 3)

Besondere Bestellnummern

Interner Barcode
2200001206403

4 andere Artikel in der gleichen Kategorie:

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Alle Optionen dieses Artikels (11)

Preise inkl. MwSt. zum gesetzlichen Satz

Beschreibung
Artikelnummer
Verfügbarkeit
Preis
2 Spulen, 3 Stellungen (4/3) - 2C - AC - 220 V 50 Hz - Keine
1.553S.2CC5
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - 2C - DC - 24 V - Keine
02-109025
Auf Lager
2 Spulen, 3 Stellungen (4/3) - 8C - DC - 24 V - Soft-Shift, Blende 0,9 mm (209)
1.553S.8C209HH5
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0A - AC - 110 V 50 Hz - Keine
1.553S.0AA5
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0A - AC - 220 V 50 Hz / 240 V 60 Hz - Keine
1.553S.0AD5
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0A - AC - 220 V 50 Hz / 240 V 60 Hz - Keine B
02-138356
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 2A - AC - 220 V 50 Hz - Keine
1.553S.2AC5
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0AL - AC - 110 V 50 Hz - Keine
1.553S.0ALA5
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0AL - AC - 220 V 50 Hz - Keine
1.553S.0ALC5
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0AL - AC - 220 V 50 Hz - Keine B
02-310766
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - 0AL - DC - 24 V - Keine
1.553S.0ALH5
Letzte Stücke
