Válvula de equilibrio NEM (cartucho)

Válvulas de cartucho NEM, para enroscar en bloques con las cavidades normalizadas de la marca (08, 10, 12, 16 y 20, de 2, 3 o 4 vías). Cada versión de la lista indica la cavidad, el caudal, el rango de presión y el código NEM.

Sujetan la carga en un cilindro o en un motor y solo la dejan bajar cuando hay presión de pilotaje. En la lista hay versiones no compensadas (relación de pilotaje 3,5:1, 5:1 u 8:1), totalmente compensadas y compensadas en la limitación, con muelles de 80-210, 180-350 y 230-410 bar.

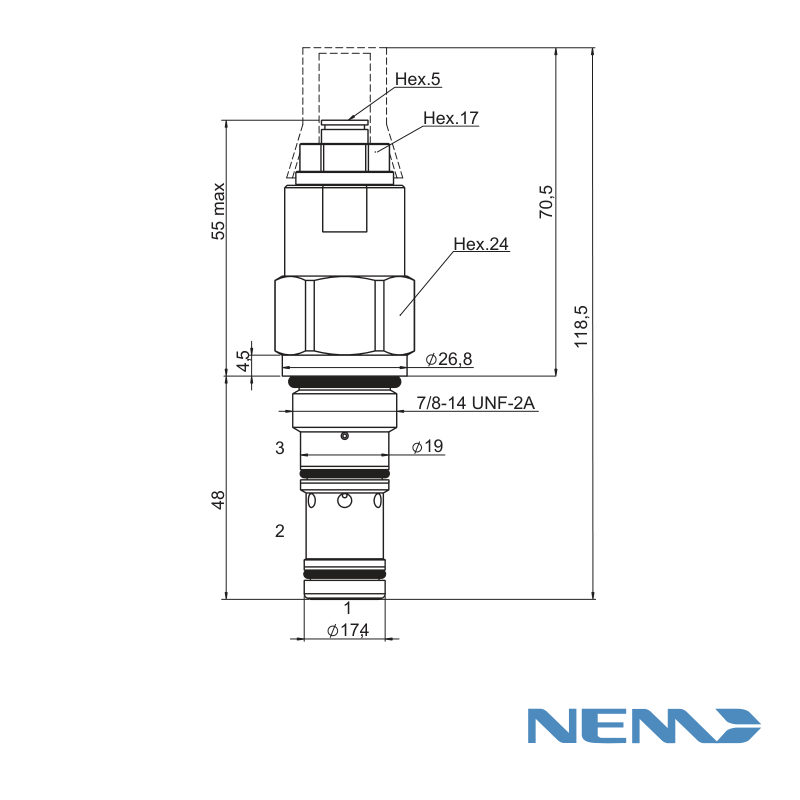

En la serie 0613, en cartucho SAE 10 (7/8-14 UNF):

• Caudal: hasta 70 l/min; presión máxima: 350 bar
• Par de apriete del cartucho: 50 a 55 Nm; peso: 0,3 kg

Para la regulación, NEM recomienda 1,3 veces la presión máxima provocada por la carga. En las no compensadas, la contrapresión en la salida afecta a la regulación.
