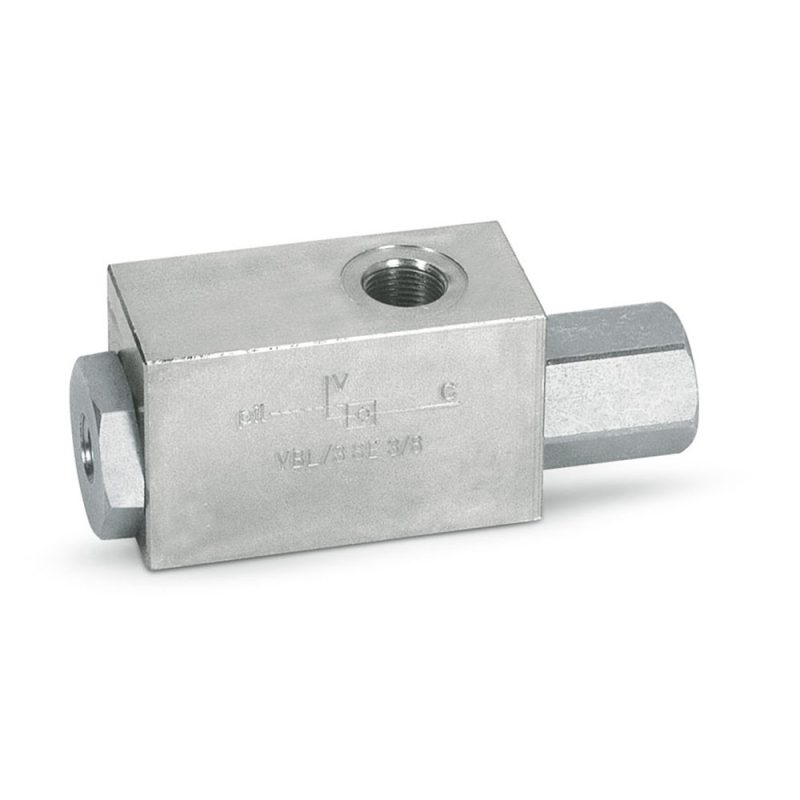

Retención pilotada Marchesini VBL/3

La VBL/3 es una retención pilotada de simple efecto, de 3 vías, con relación de pilotaje alta y un sistema que retrasa el cierre. Deja pasar el aceite libremente en un sentido y solo lo deja volver cuando recibe presión de pilotaje, lo que mantiene el cilindro en posición. El fabricante la indica para circuitos con cargas pesadas, donde ayuda a evitar vibraciones.

• 1/4" (V0273): 20 l/min, relación 1:8, apertura 4 bar
• 3/8" (V0275): 40 l/min, relación 1:8, apertura 3,5 bar
• 1/2" (V0277): 70 l/min, relación 1:7, apertura 3,5 bar

Presión máxima 350 bar y pilotaje en G 1/4" en todas las medidas. Conecte V a la alimentación, C al lado del actuador que debe quedar retenido y Pil a la línea de pilotaje. Para usarla con distribuidor o electroválvula de centro abierto, el fabricante pide consulta previa.

Fuente: catálogo técnico Oleodinamica Marchesini, sección Single pilot operated check valves; catálogo general Oleodinamica Marchesini 2018.
