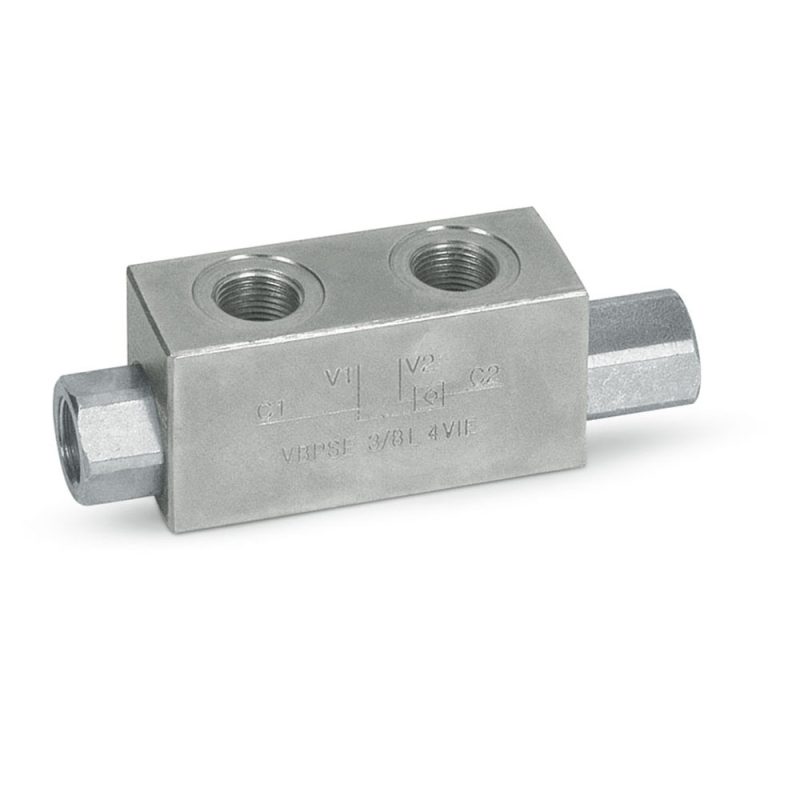

Retención pilotada de simple efecto Marchesini VBPSE

La VBPSE es una retención pilotada de simple efecto de 4 vías: sujeta el cilindro en un solo sentido. C1 se conecta al lado del actuador con paso libre y C2 al lado que debe quedar retenido; V1 y V2 van al distribuidor. El aceite de C2 solo sale cuando la otra línea recibe presión de pilotaje. Cierre por cono guiado, sin fugas.

• 3/8" L (V0230): 35 l/min
• 1/2" L (V0240): 50 l/min
• 1/2" (V0260): 70 l/min
• 3/4" (V0245): 100 l/min
• 3/8" PS (V0231): pilotaje separado, cuerpo de aluminio, relación 1:12, 35 l/min

Presión máxima 350 bar. La versión PS no se ve afectada por la contrapresión en la línea V y el fabricante la aconseja para dos o más cilindros en paralelo, con regulador de caudal, para una bajada equilibrada. Las demás tienen cuerpo de acero cincado y juntas de NBR.

Fuente: catálogo técnico Oleodinamica Marchesini, sección Single pilot operated check valves; catálogo general Oleodinamica Marchesini 2018.
